Piastre di trasferimento di calore in alluminio
Descrizione del prodotto
Le piastre di trasmissione in alluminio vengono utilizzate per il montaggio del riscaldamento a pavimento nella costruzione a secco. Costituiscono un elemento indispensabile dei sistemi basati sui pannelli in EPS, pannelli acustici e pannelli truciolari. Le piastre in alluminio garantiscono la distribuzione uniforme ed efficace del calore su tutta la superficie radiante. Grazie ad un’apposita forma delle cavità, i pannelli svolgono anche la funzione di fissaggio per i tubi.
Piastra di trasmissione in alluminio singola
Aluminium heat transfer plate – single
| Confezione multipla Multipack |
Pallet Pallet |
||||||||
|---|---|---|---|---|---|---|---|---|---|
| Indice Index |
Diametro Diameter |

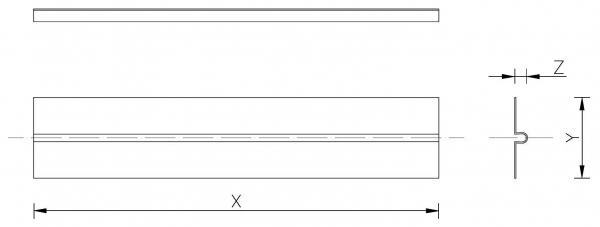

Dimensioni del prodotto X/ Y/ Z (mm) Product dimensions X/ Y/ Z (mm) |
Peso netto (kg) Net weight (kg) |
Numero Quantity |
Dimensioni (cm) Dimensions (cm) |
Peso lordo (kg) Gross weight (kg) |
Numero Quantity |
Dimensioni (cm) Dimensions (cm) |
Peso lordo (kg) Gross weight (kg) |
| F-696922 | 14 | 1000 x 120 x 0.40 | 0.18 | 72 | 102 x 36 x 18 | 13 | 1728 | 120 x 80 x 220 | 327 |
| F-069477 | 14 | 1000 x 120 x 0.45 | 0.20 | 72 | 102 x 36 x 18 | 14 | 1728 | 120 x 80 x 220 | 351 |
| F-068333 | 16 | 1000 x 120 x 0.40 | 0.19 | 64 | 102 x 36 x 18 | 12 | 1536 | 120 x 80 x 220 | 303 |
| F-069699 | 16 | 1000 x 120 x 0.45 | 0.21 | 64 | 102 x 36 x 18 | 13 | 1536 | 120 x 80 x 220 | 327 |
| F-068340 | 16 | 1000 x 150 x 0.40 | 0.24 | 48 | 102 x 36 x 18 | 12 | 1152 | 120 x 80 x 220 | 303 |
| F-069798 | 16 | 1000 x 150 x 0.45 | 0.26 | 48 | 102 x 36 x 18 | 13 | 1152 | 120 x 80 x 220 | 327 |
| F-068357 | 16 | 1000 x 180 x 0.40 | 0.24 | 32 | 102 x 36 x 18 | 8 | 768 | 120 x 80 x 220 | 207 |
| F-069804 | 16 | 1000 x 180 x 0.45 | 0.26 | 32 | 102 x 36 x 18 | 9 | 768 | 120 x 80 x 220 | 231 |
| F-2066377 | 20 | 1000 x 180 x 0.40 | 0.25 | 28 | 102 x 36 x 18 | 7 | 672 | 120 x 80 x 220 | 183 |
| F-2066391 | 20 | 1000 x 180 x 0.45 | 0.27 | 28 | 102 x 36 x 18 | 8 | 672 | 120 x 80 x 220 | 207 |
| F-2066384 | 20 | 1000 x 280 x 0.40 | 0.37 | 48 | 102 x 74 x 20 | 18 | 576 | 120 x 80 x 220 | 231 |
| F-2066407 | 20 | 1000 x 280 x 0.45 | 0.39 | 48 | 102 x 74 x 20 | 19 | 576 | 120 x 80 x 220 | 243 |
Piastra di trasmissione in alluminio doppia
Aluminium heat transfer plate – double
| Confezione multipla Multipack |
Pallet Pallet |
||||||||
|---|---|---|---|---|---|---|---|---|---|
| Indice Index |
Diametro Diameter |
Dimensioni del prodotto X/ Y/ Z (mm) Product dimensions X/ Y/ Z (mm) |
Peso netto (kg) Net weight (kg) |
Numero Quantity |
Dimensioni (cm) Dimensions (cm) |
Peso lordo (kg) Gross weight (kg) |
Numero Quantity |
Dimensioni (cm) Dimensions (cm) |
Peso lordo (kg) Gross weight (kg) |
| F-068234 | 16 | 1000 x 390 x 0.4 | 0.6 | 40 | 102 x 74 x 20 | 24 | 480 | 120 x 80 x 220 | 308 |
| F-069866 | 16 | 1000 x 390 x 0.45 | 0.68 | 40 | 102 x 74 x 20 | 27.2 | 480 | 120 x 80 x 220 | 346 |
Piastra di trasmissione in alluminio tripla
Aluminium heat transfer plate – triple
| Confezione multipla Multipack |
Pallet Pallet |
||||||||
|---|---|---|---|---|---|---|---|---|---|
| Indice Index |
Diametro Diameter |
Dimensioni del prodotto X/ Y/ Z (mm) Product dimensions X/ Y/ Z (mm) |
Peso netto (kg) Net weight (kg) |
Numero Quantity |
Dimensioni (cm) Dimensions (cm) |
Peso lordo (kg) Gross weight (kg) |
Numero Quantity |
Dimensioni (cm) Dimensions (cm) |
Peso lordo (kg) Gross weight (kg) |
| F-069842 | 16 | 1000 x 588 x 0.45 | - | - | - | - | - | - | - |
