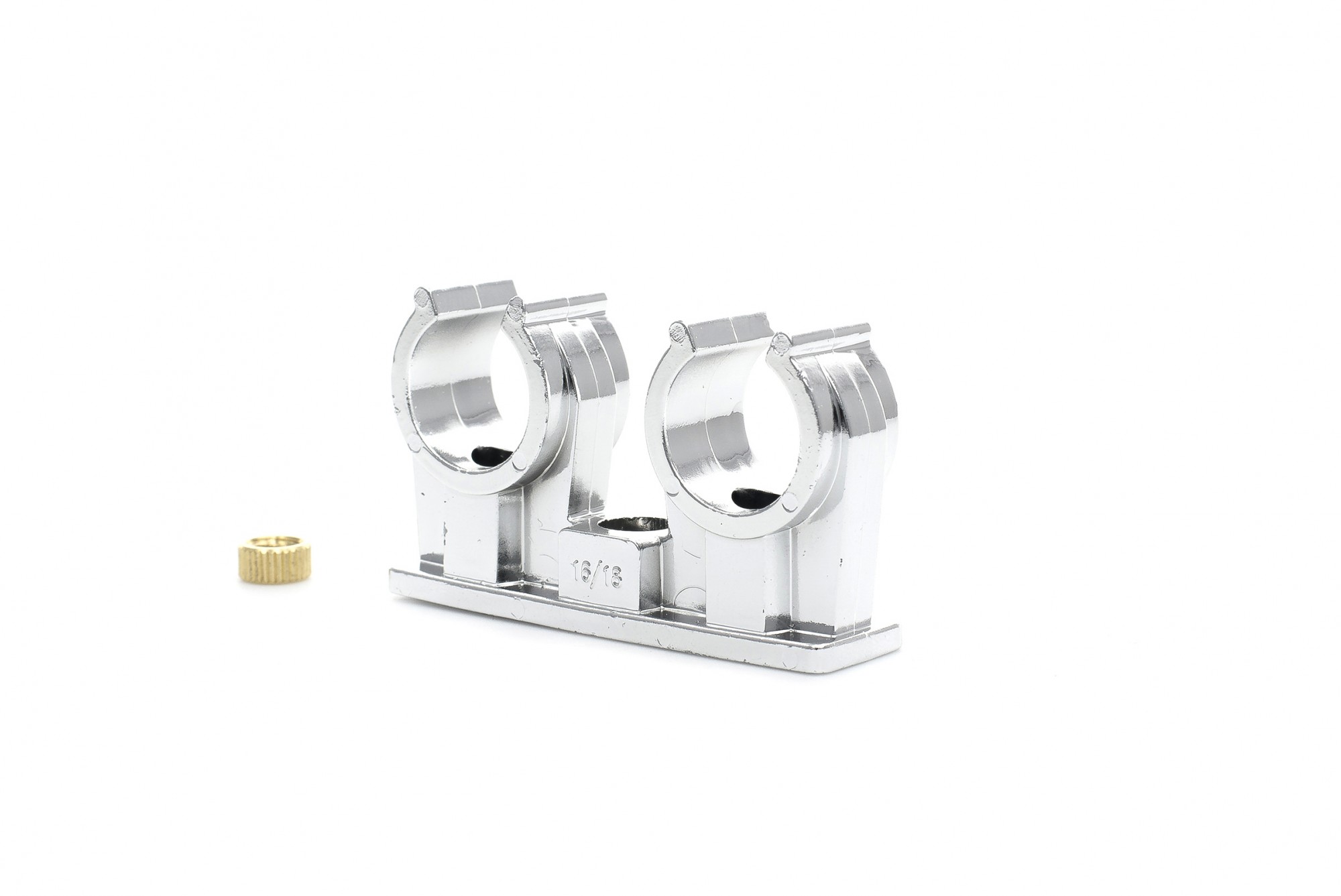

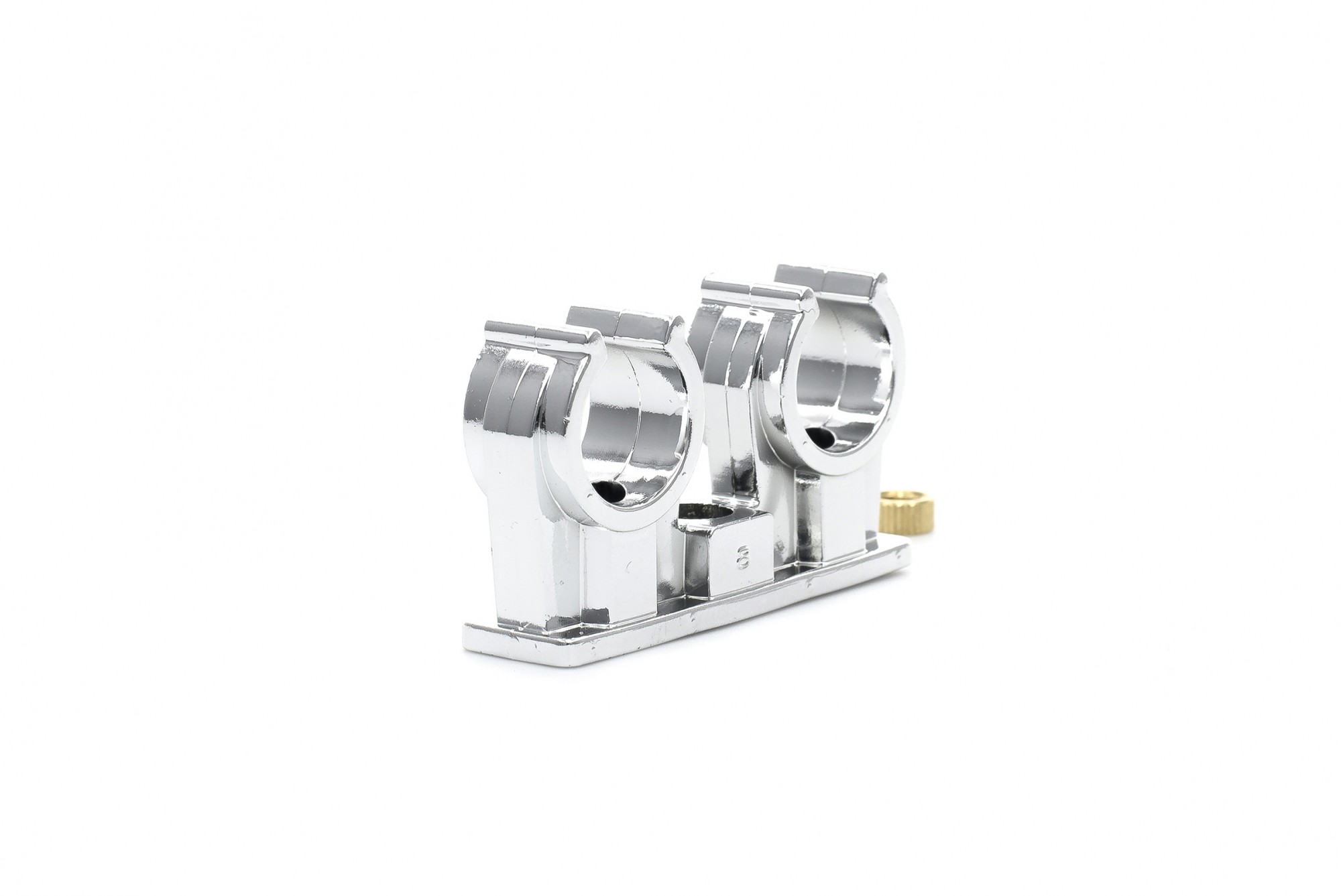

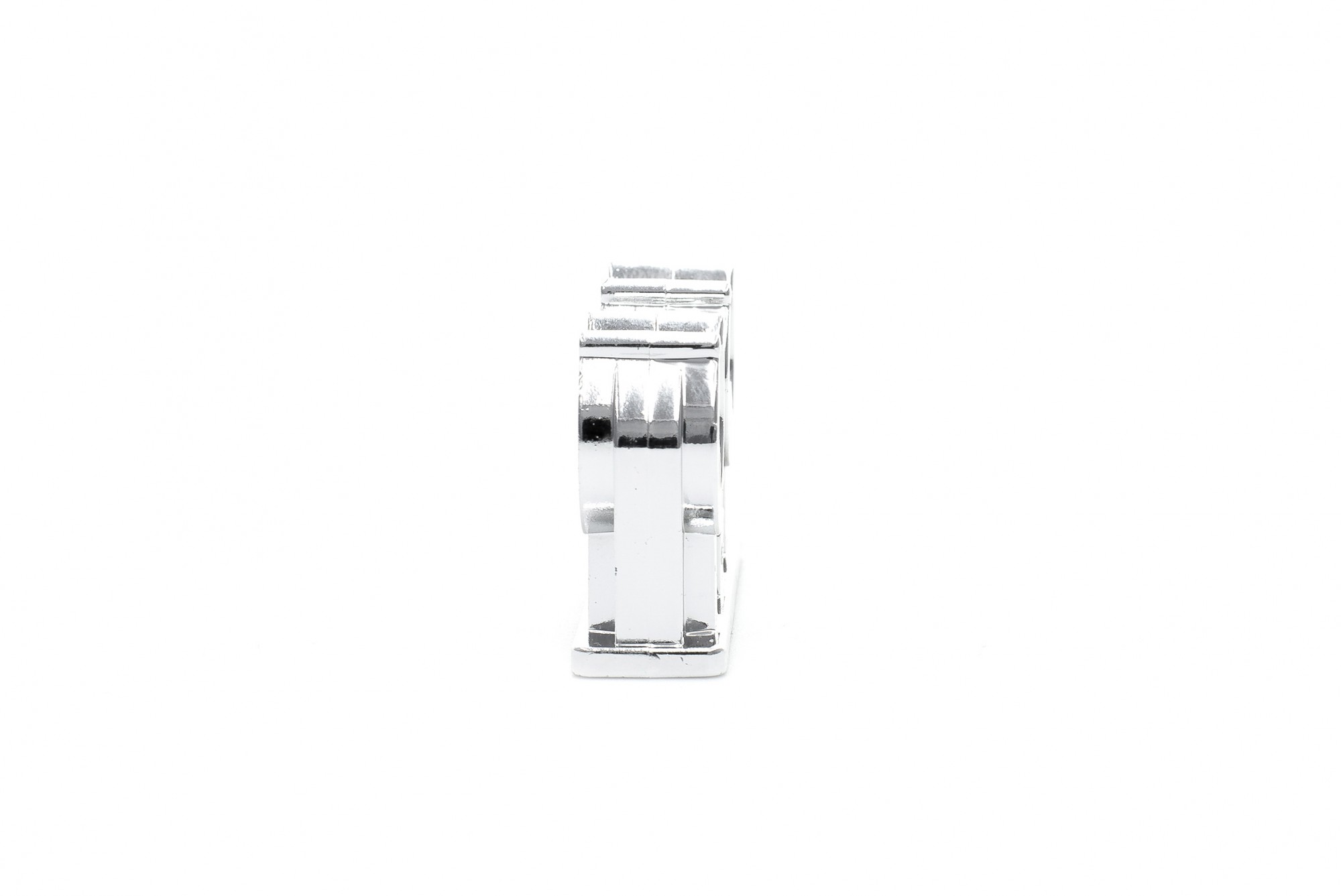

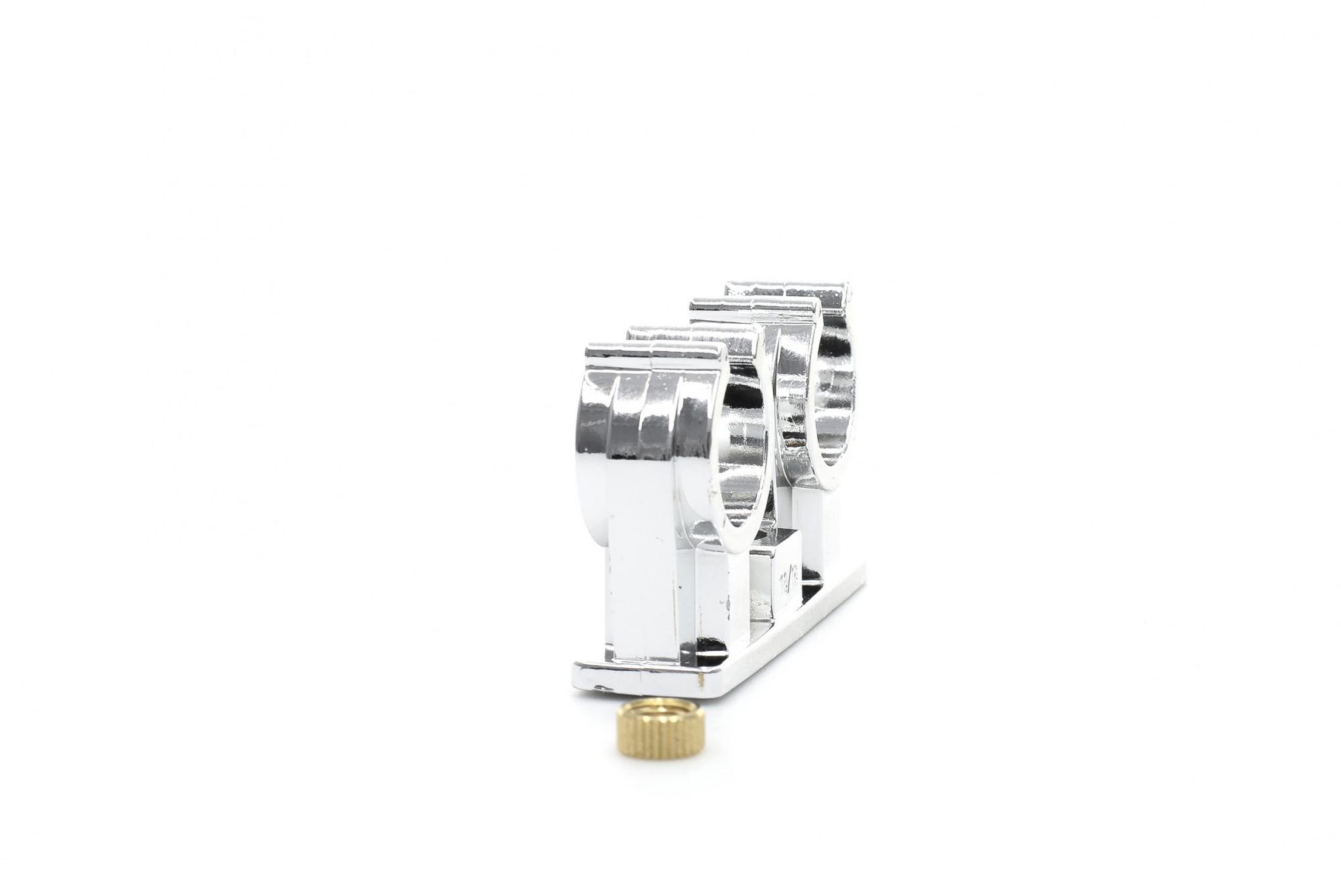

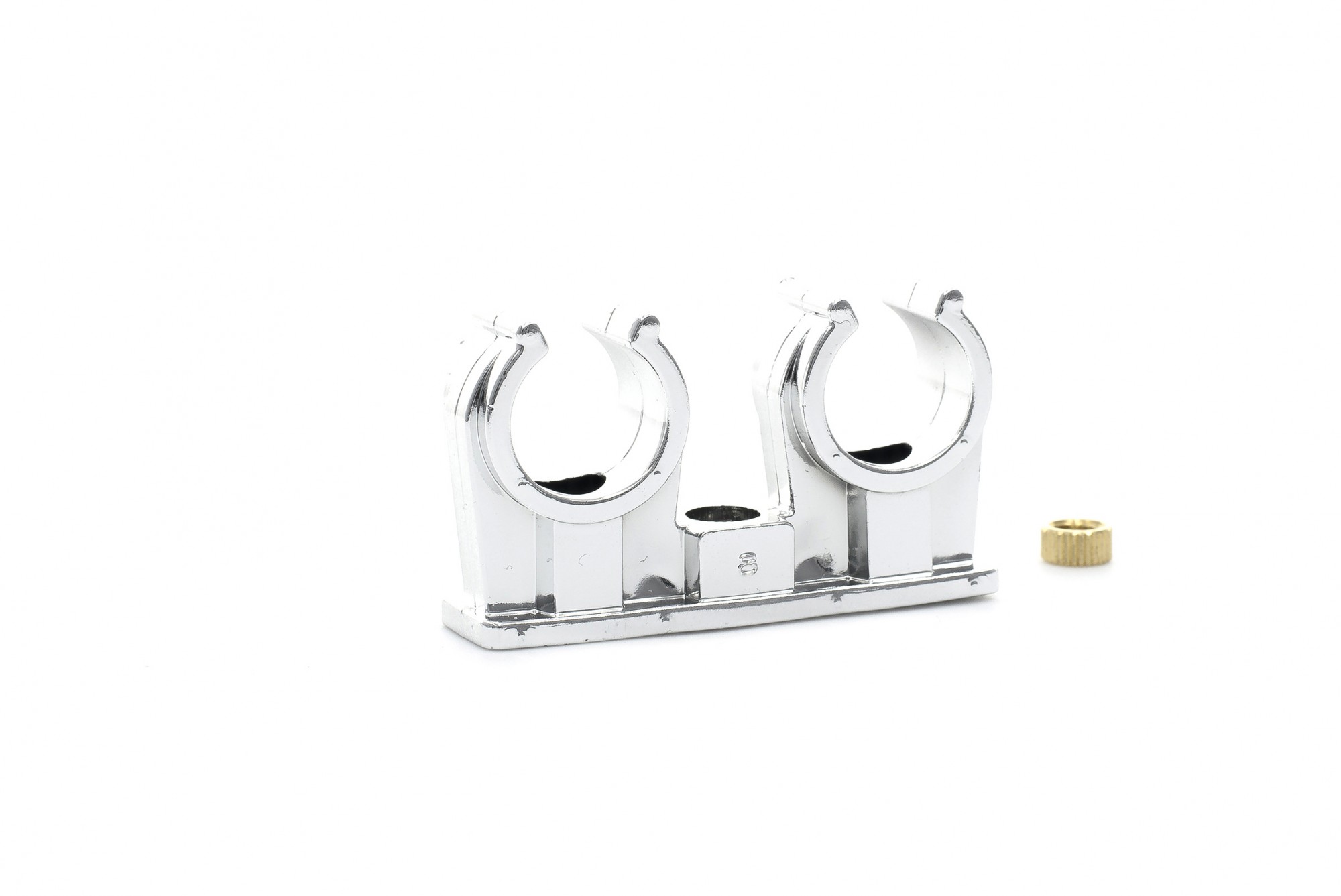

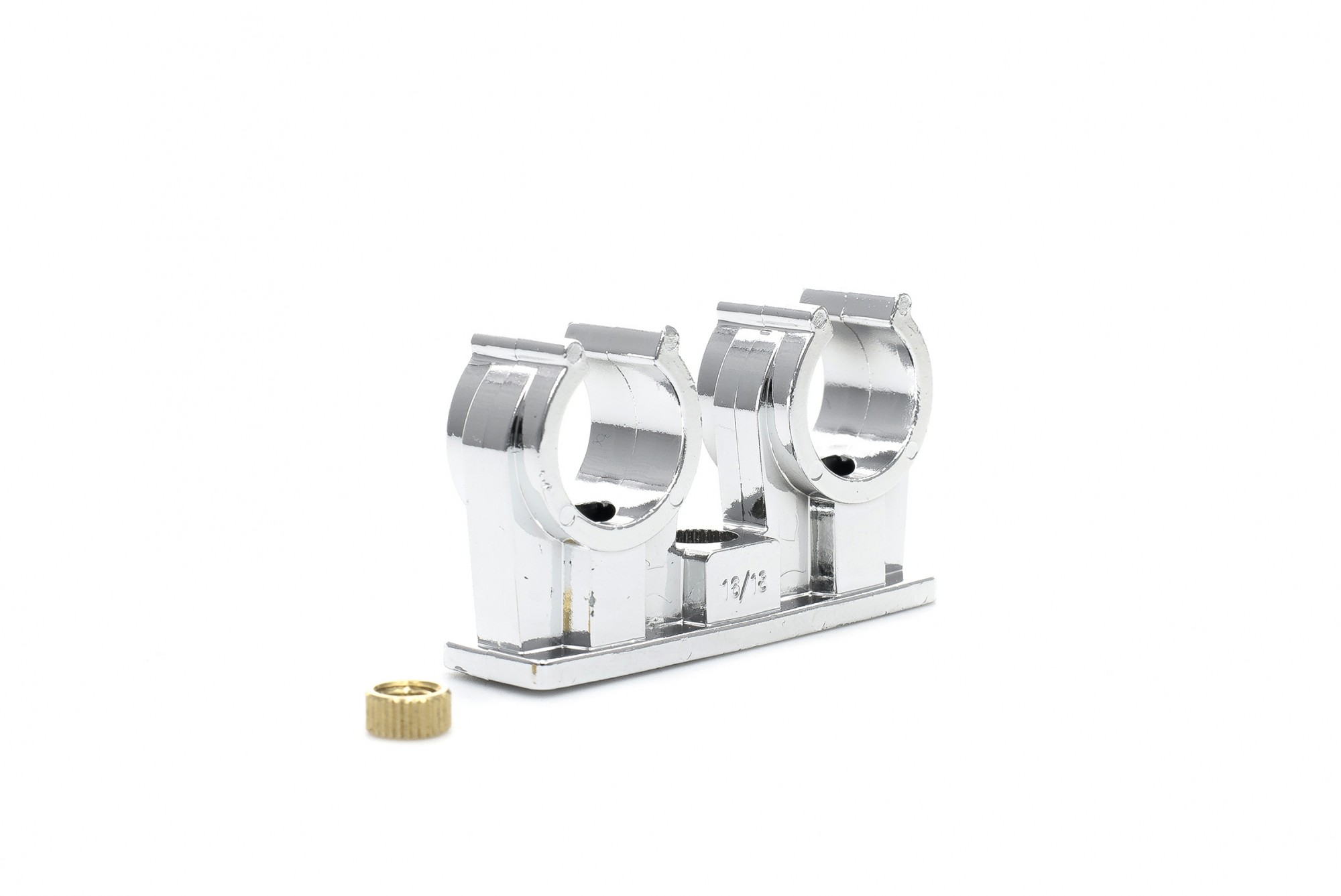

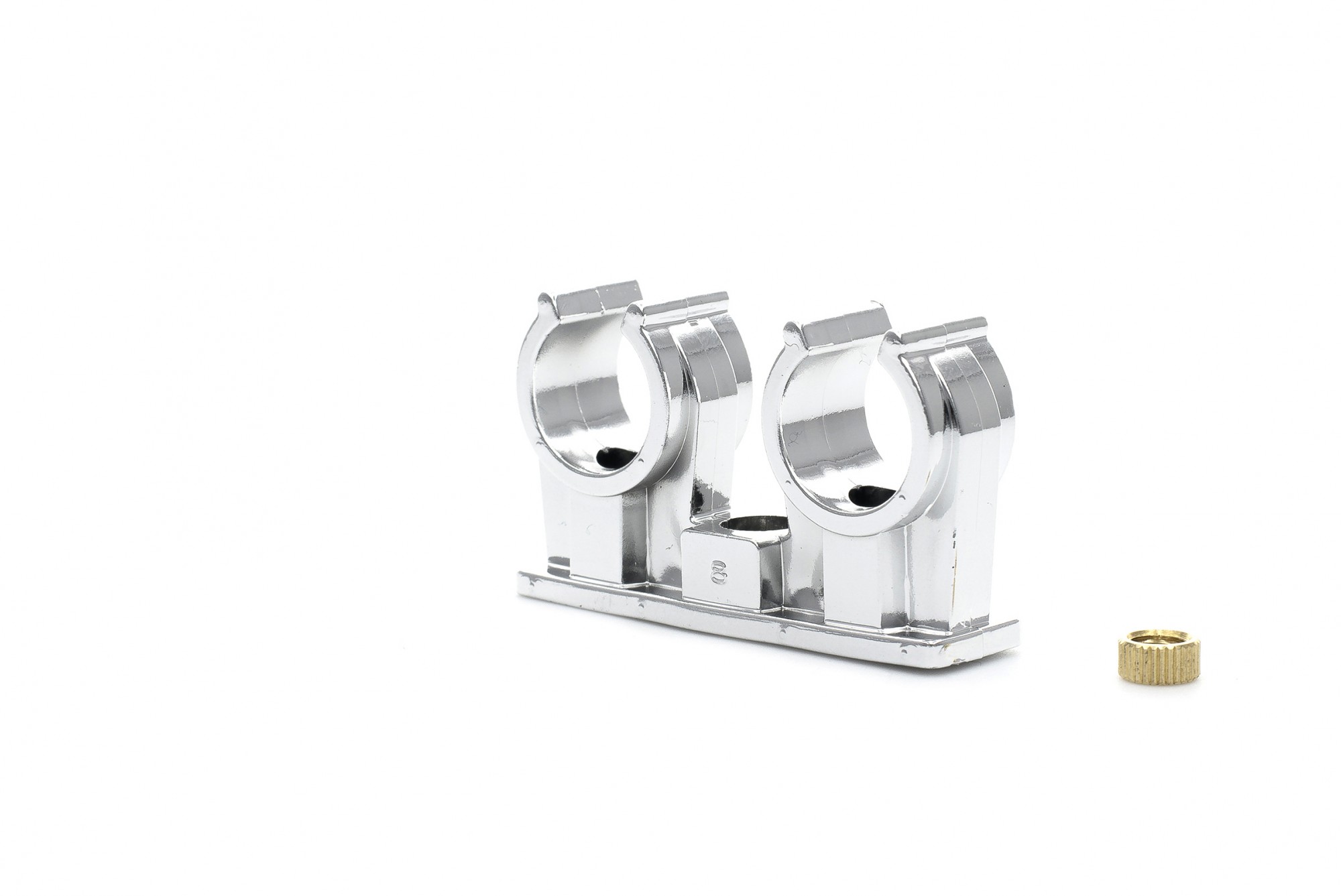

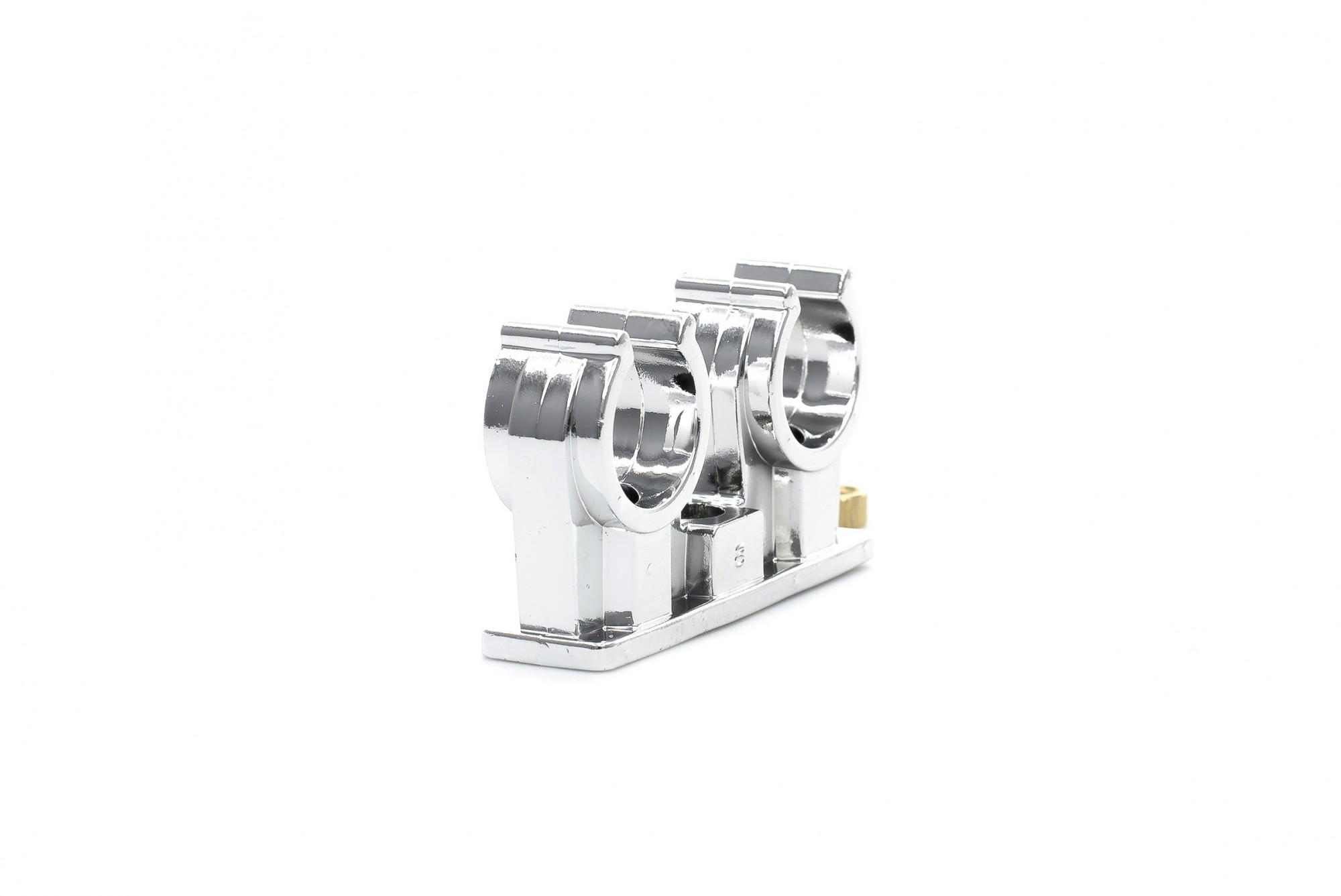

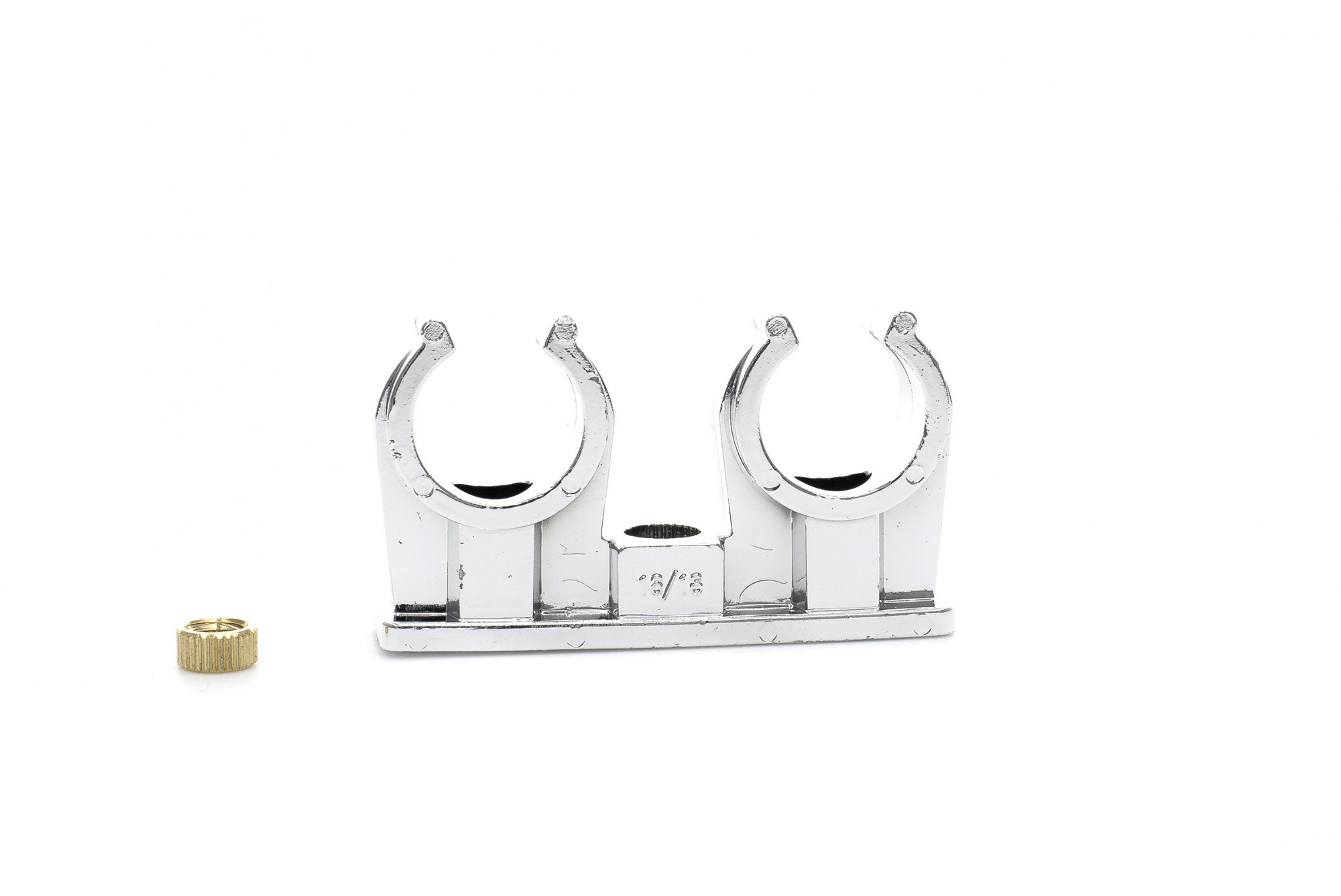

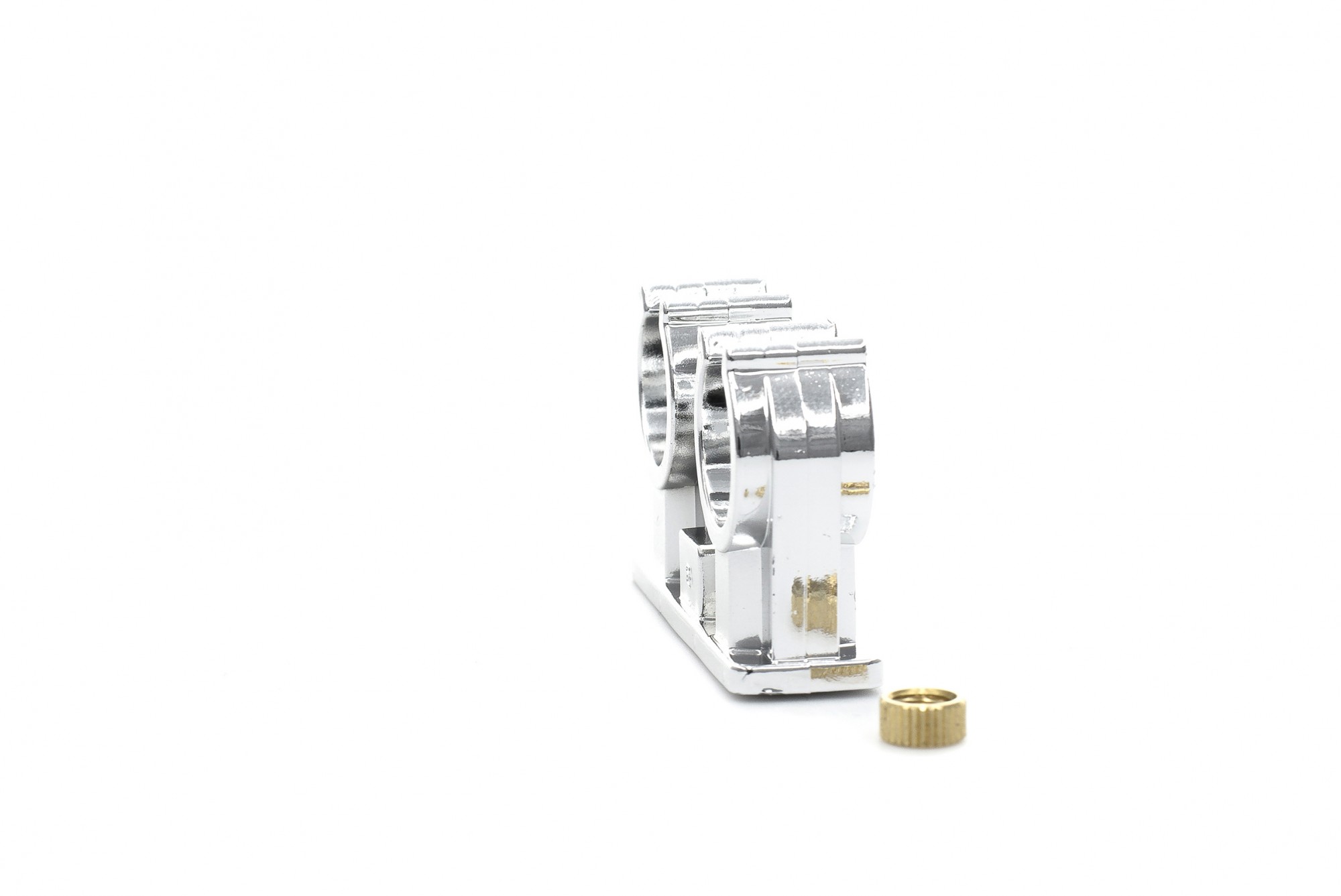

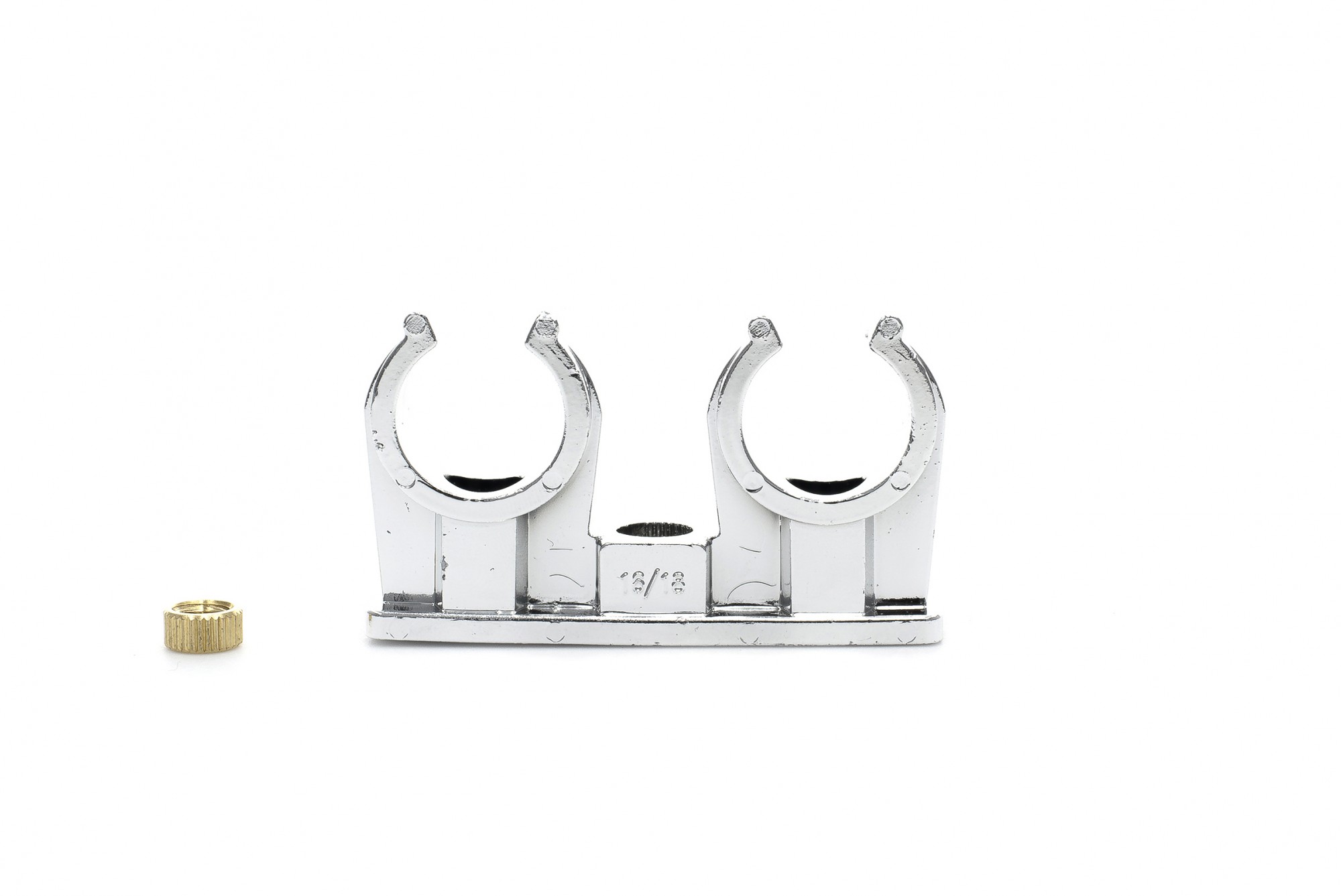

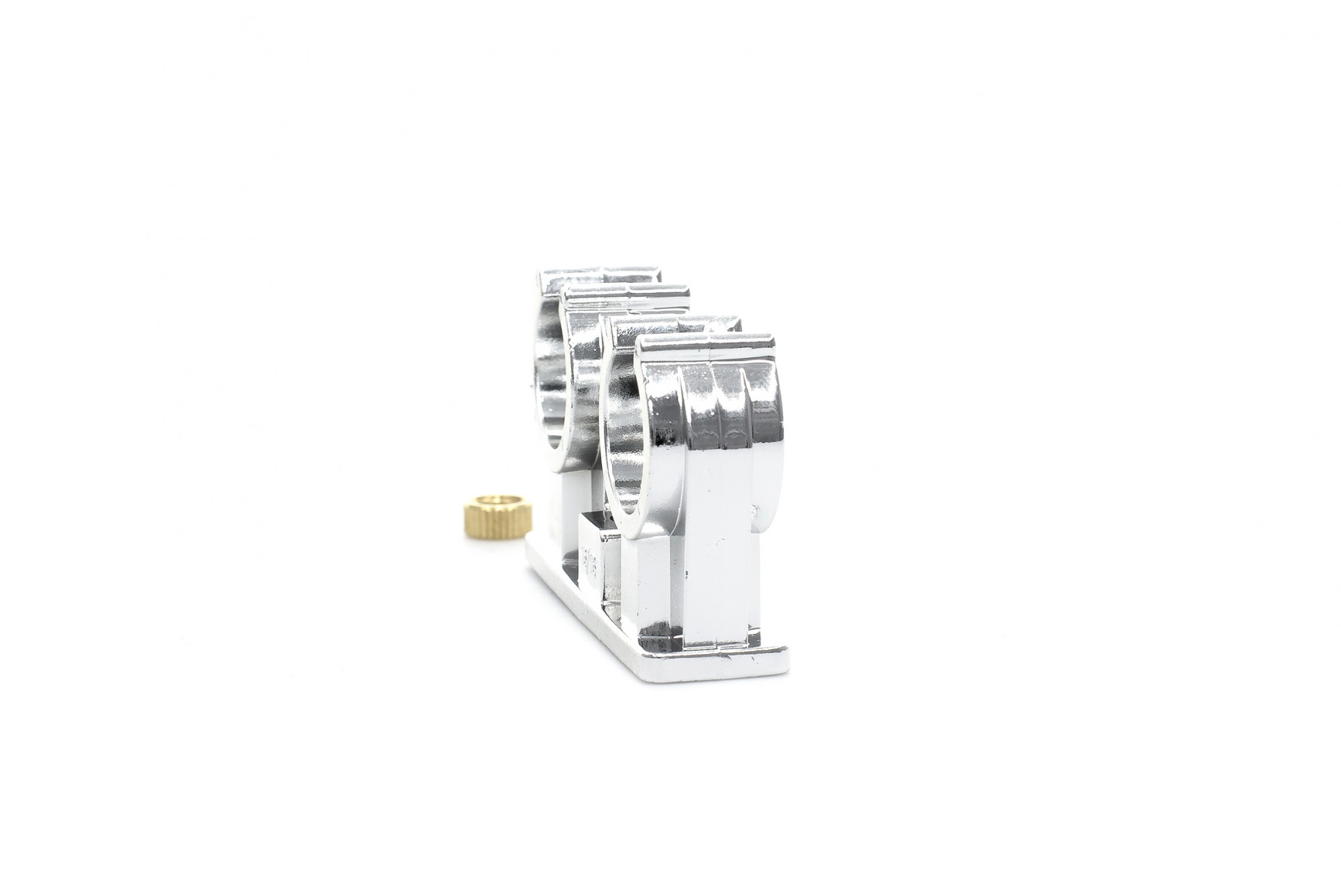

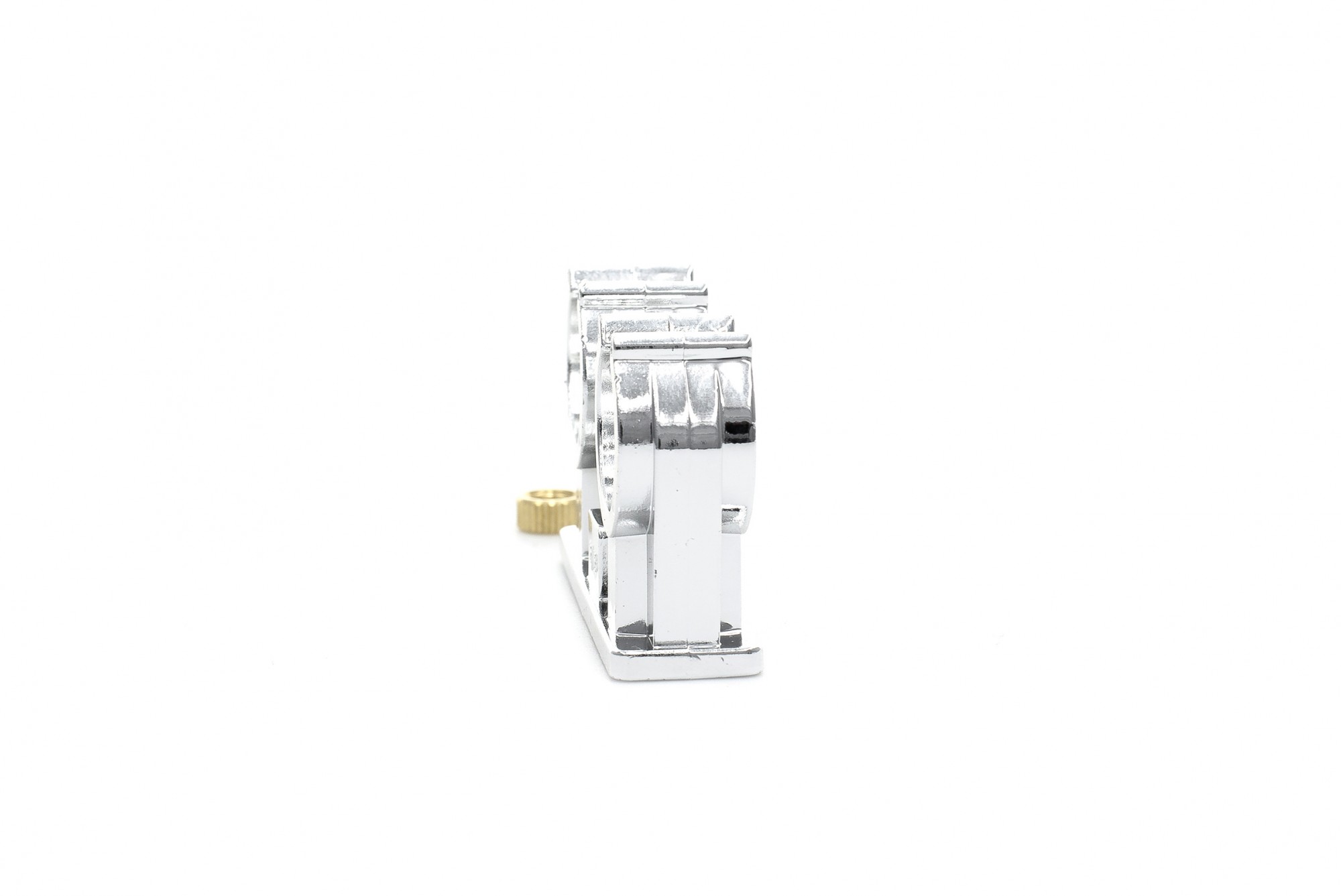

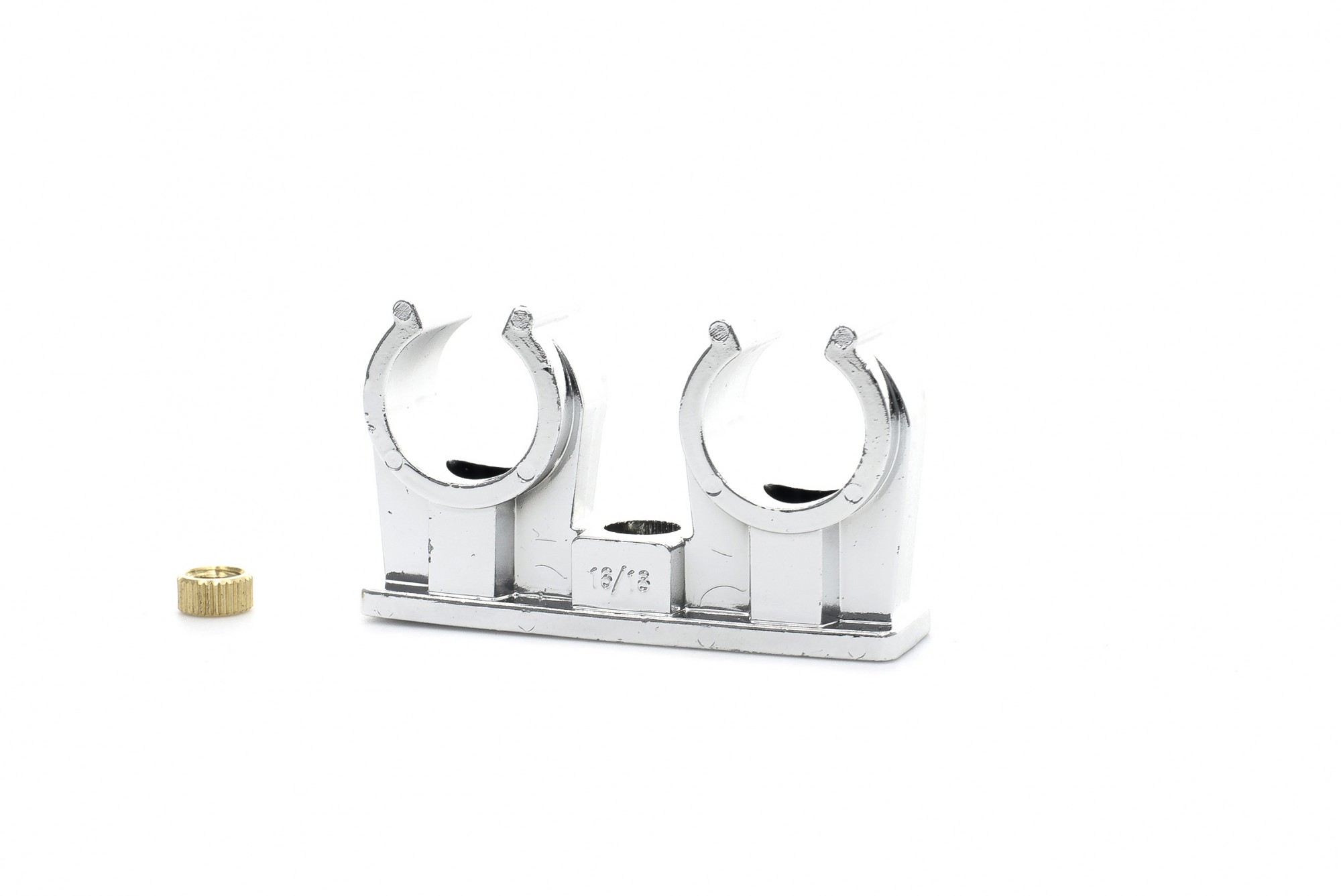

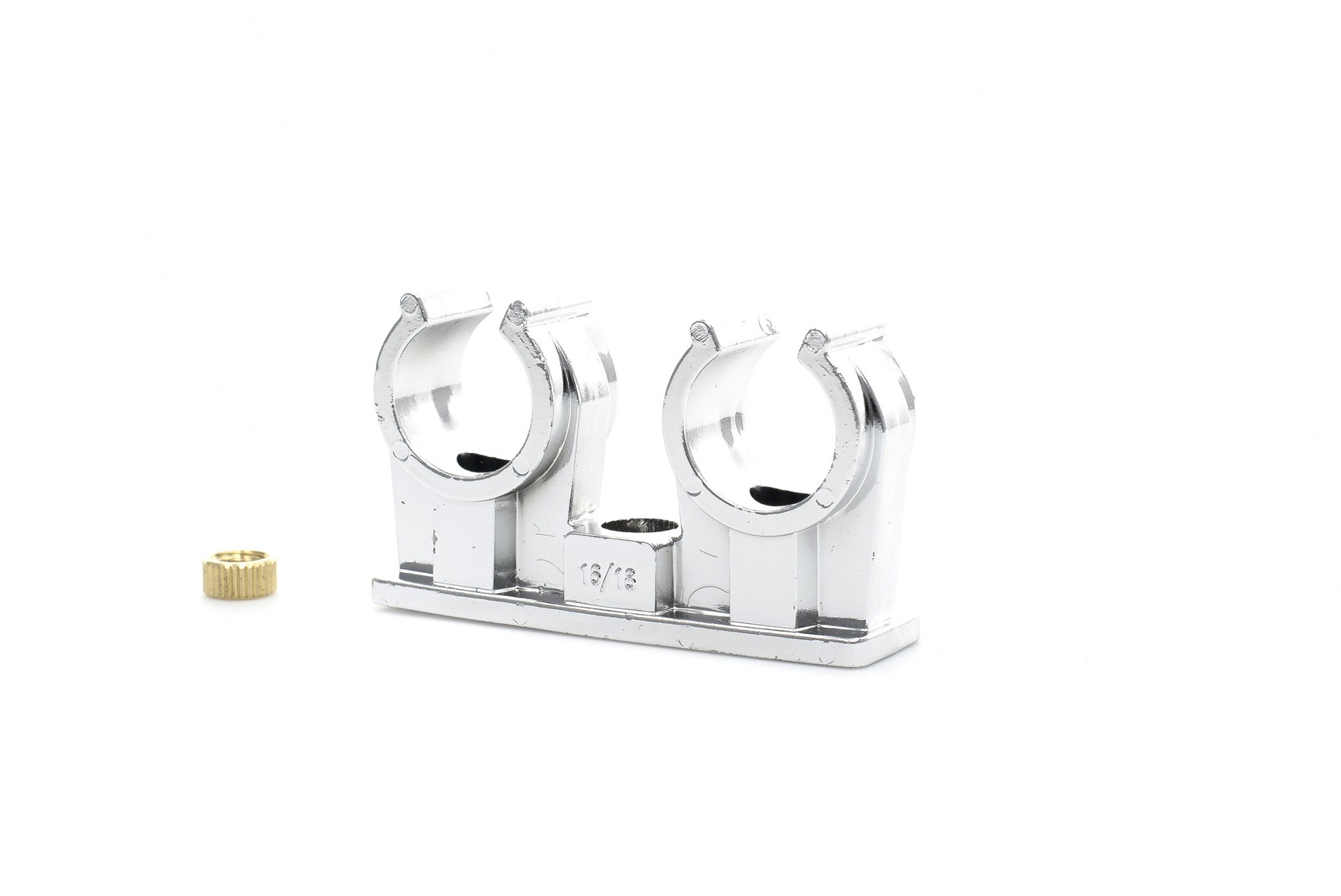

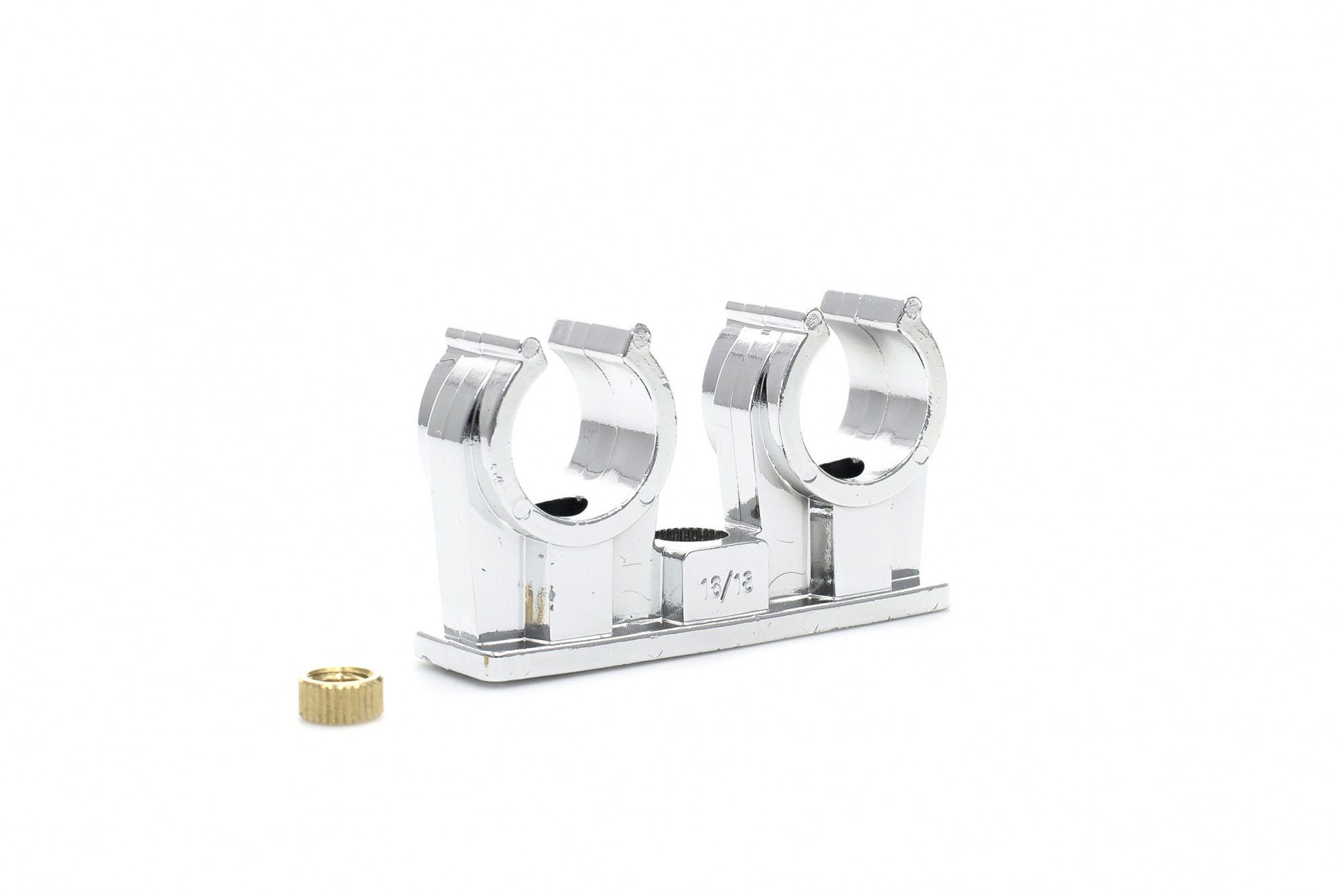

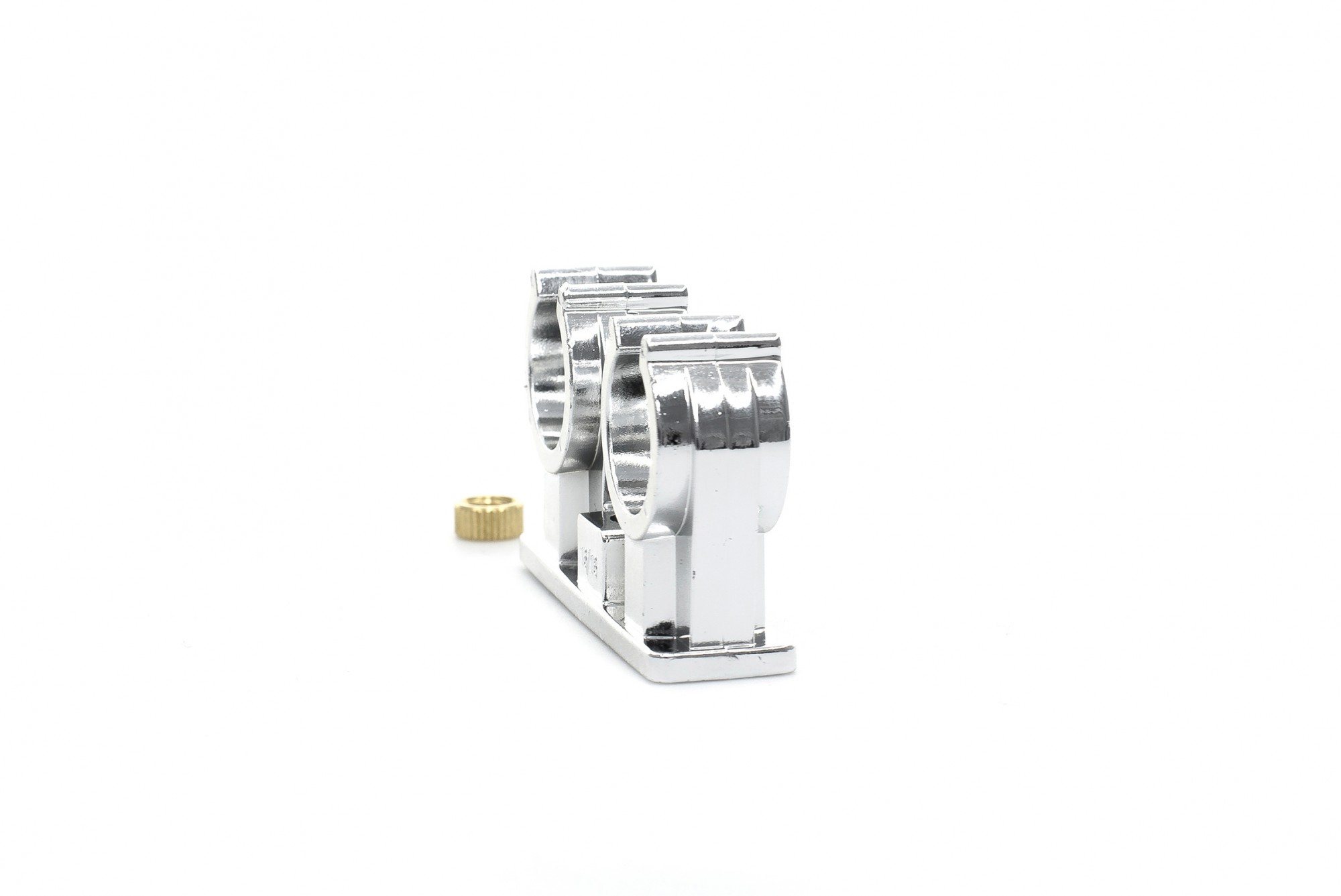

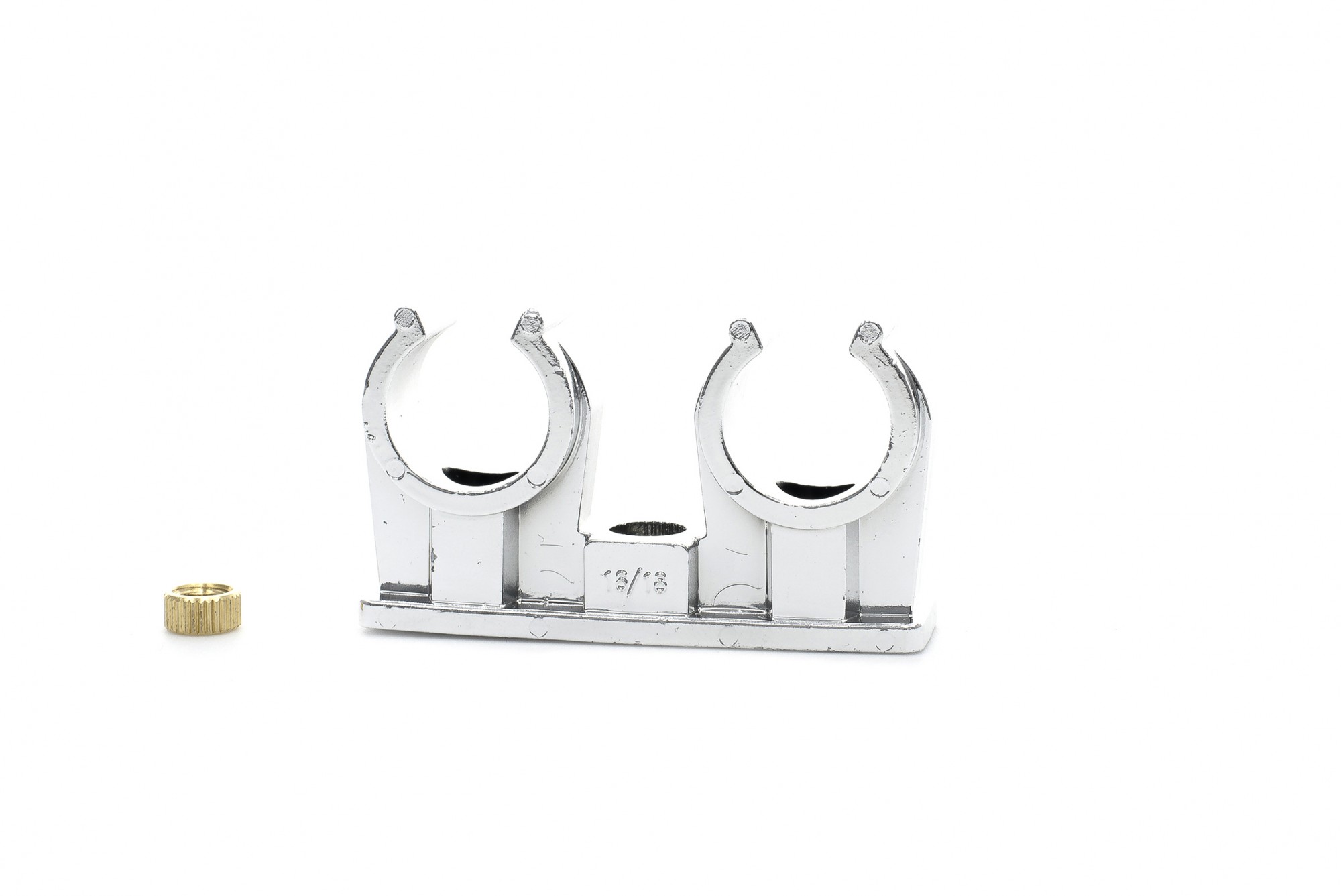

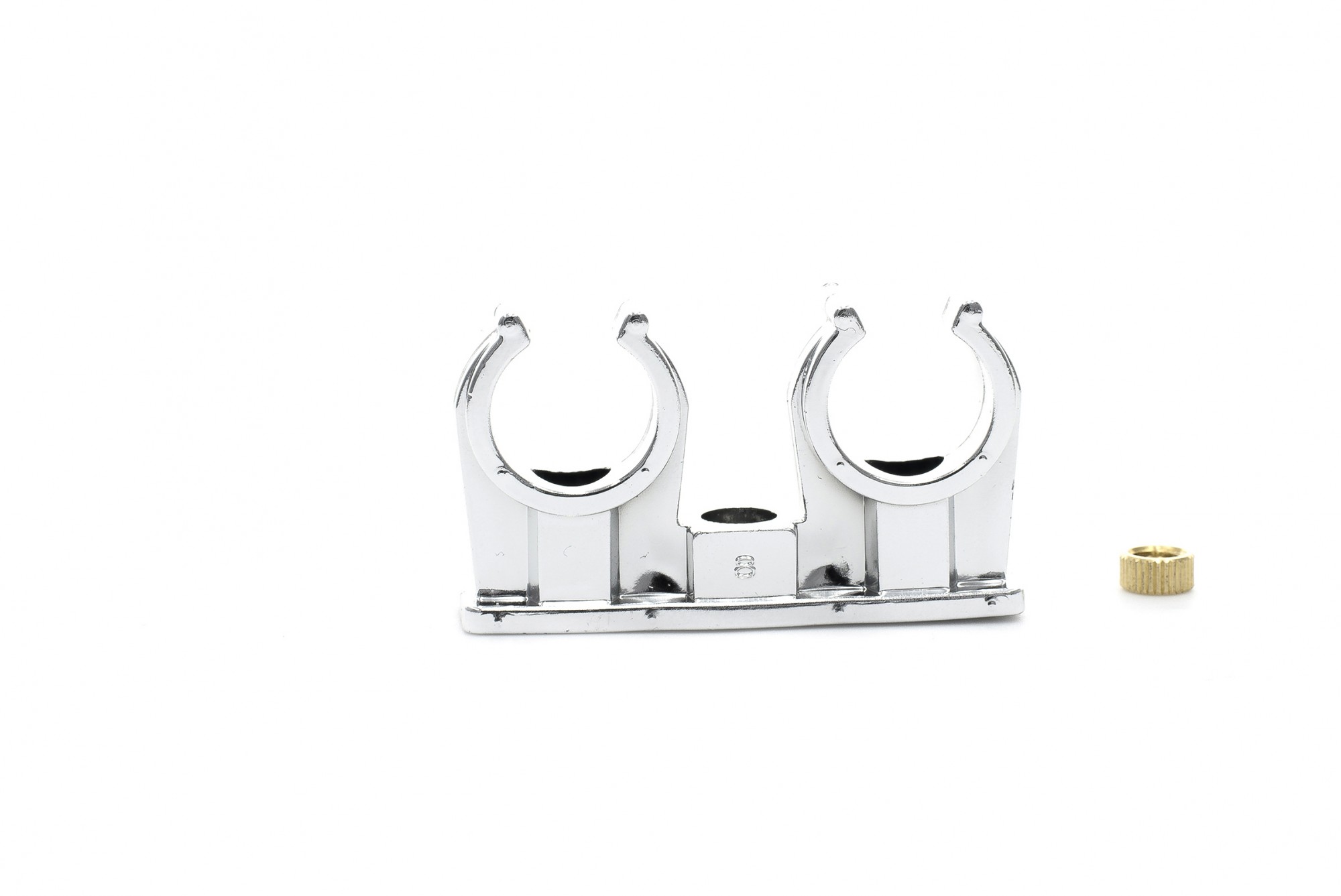

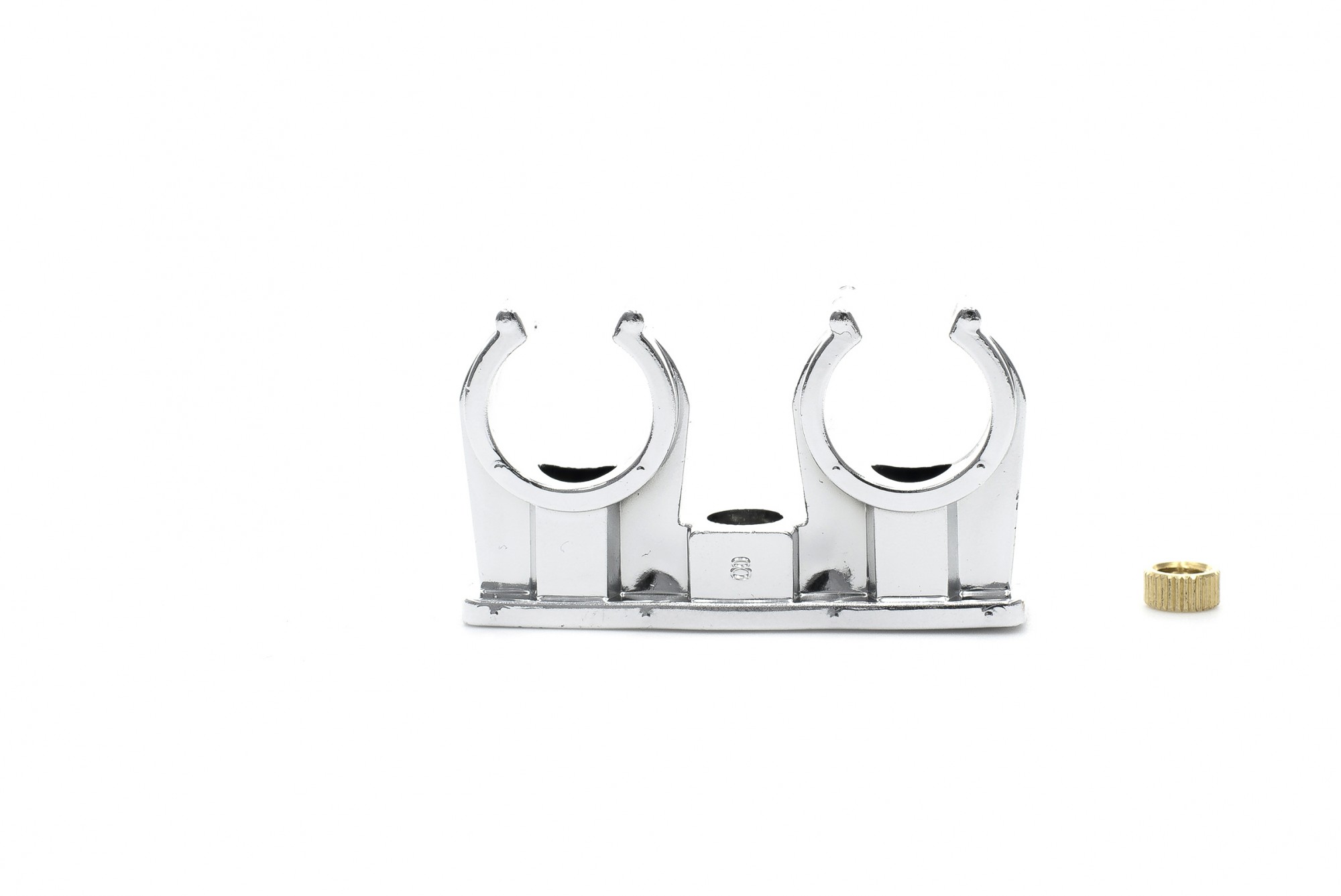

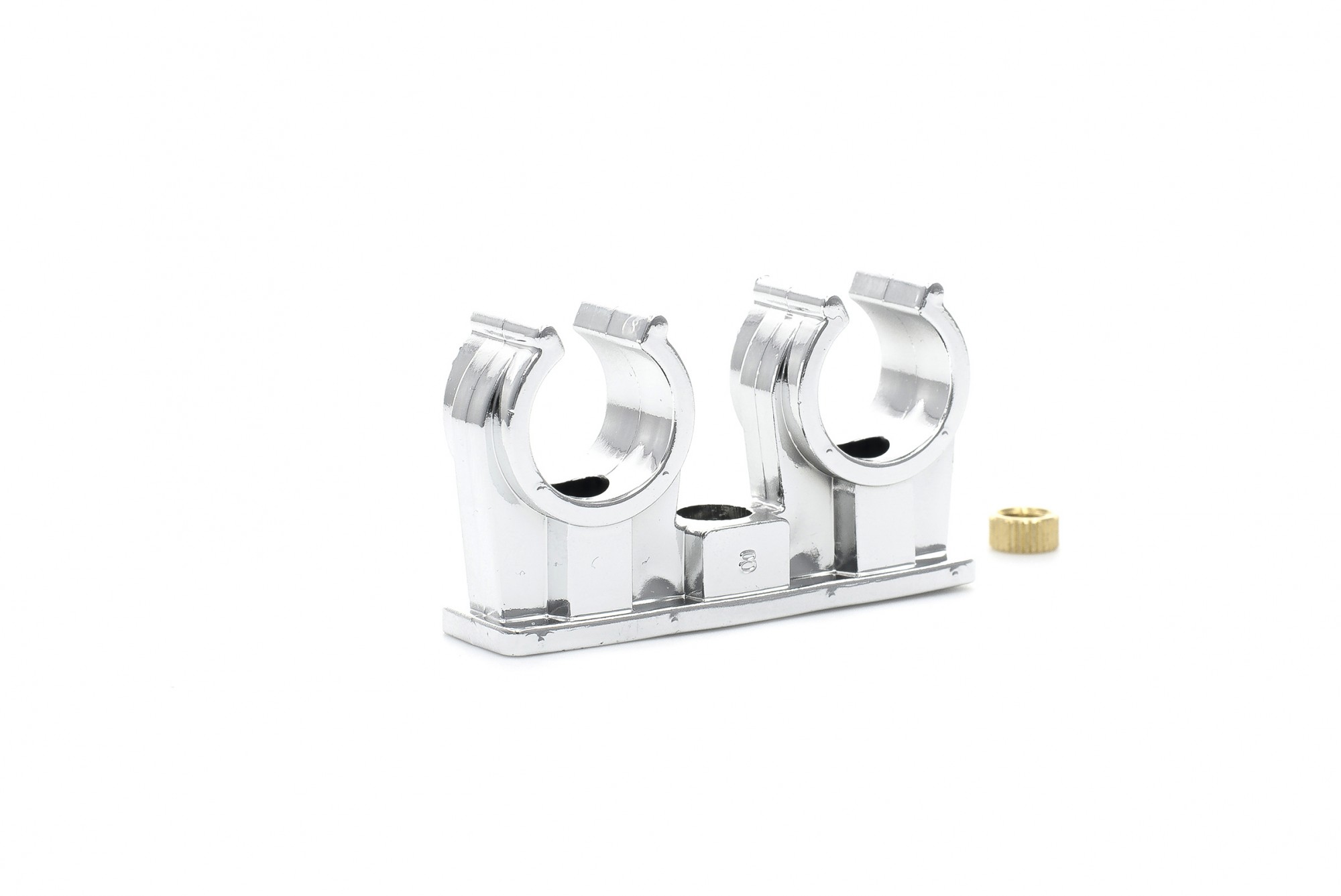

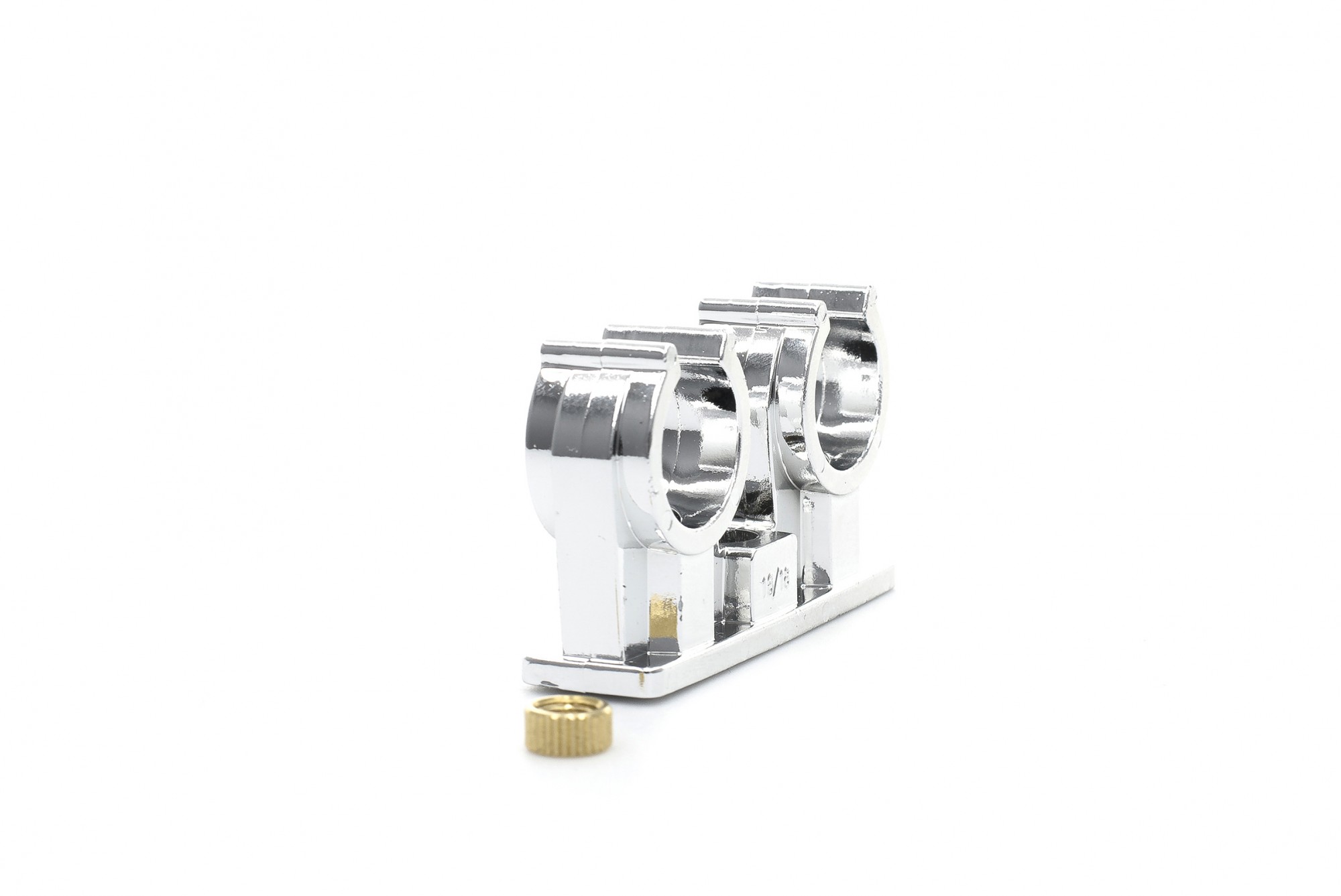

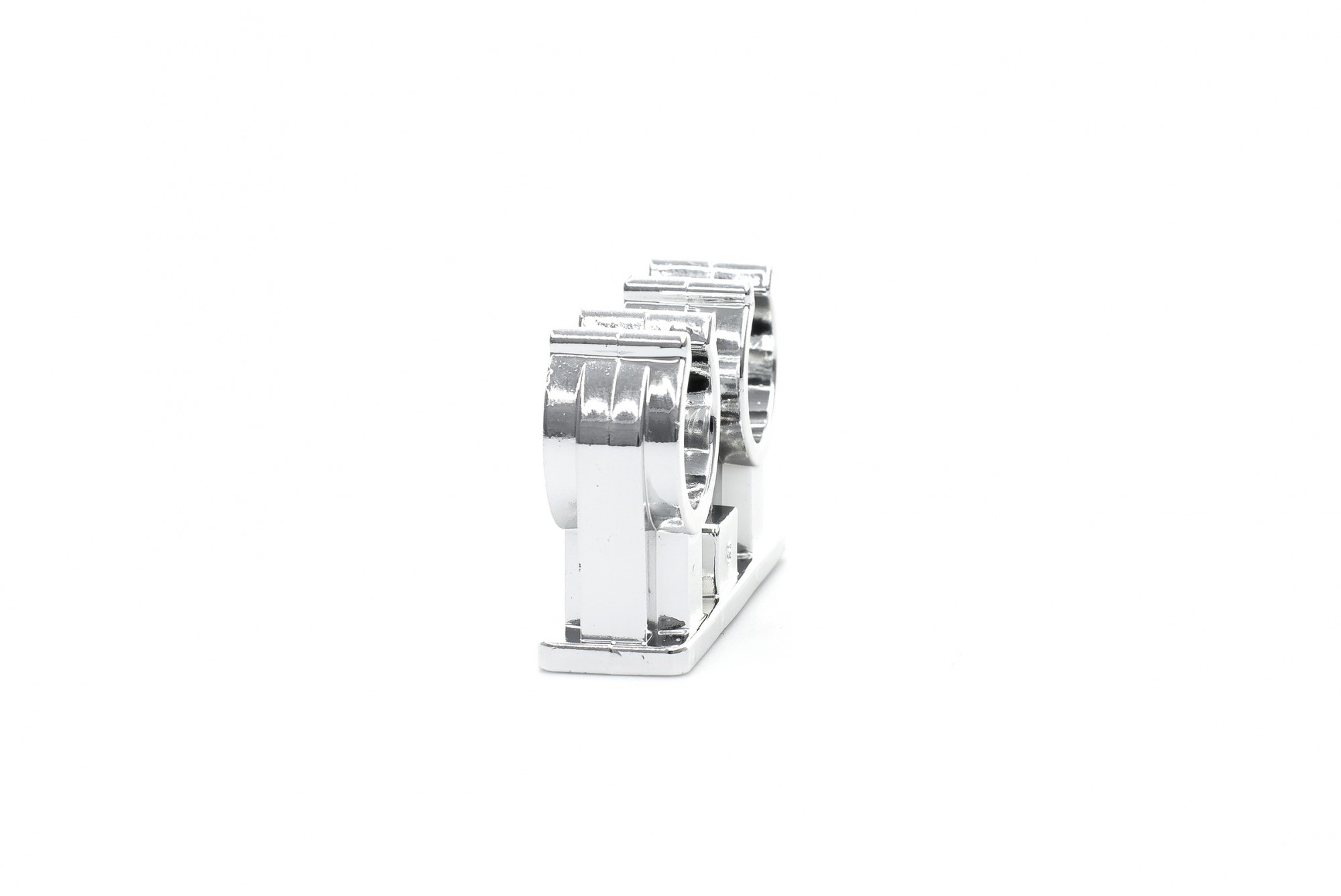

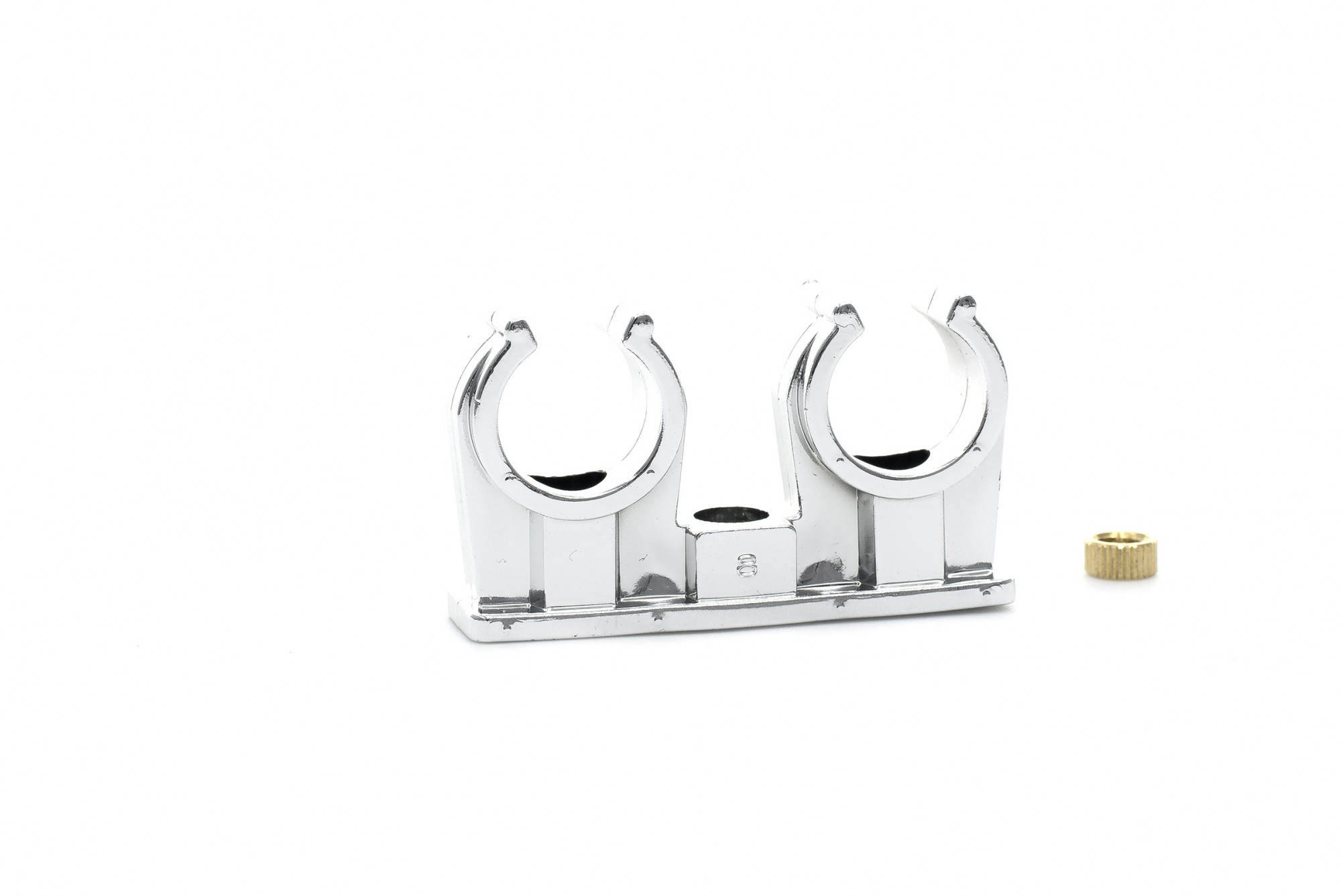

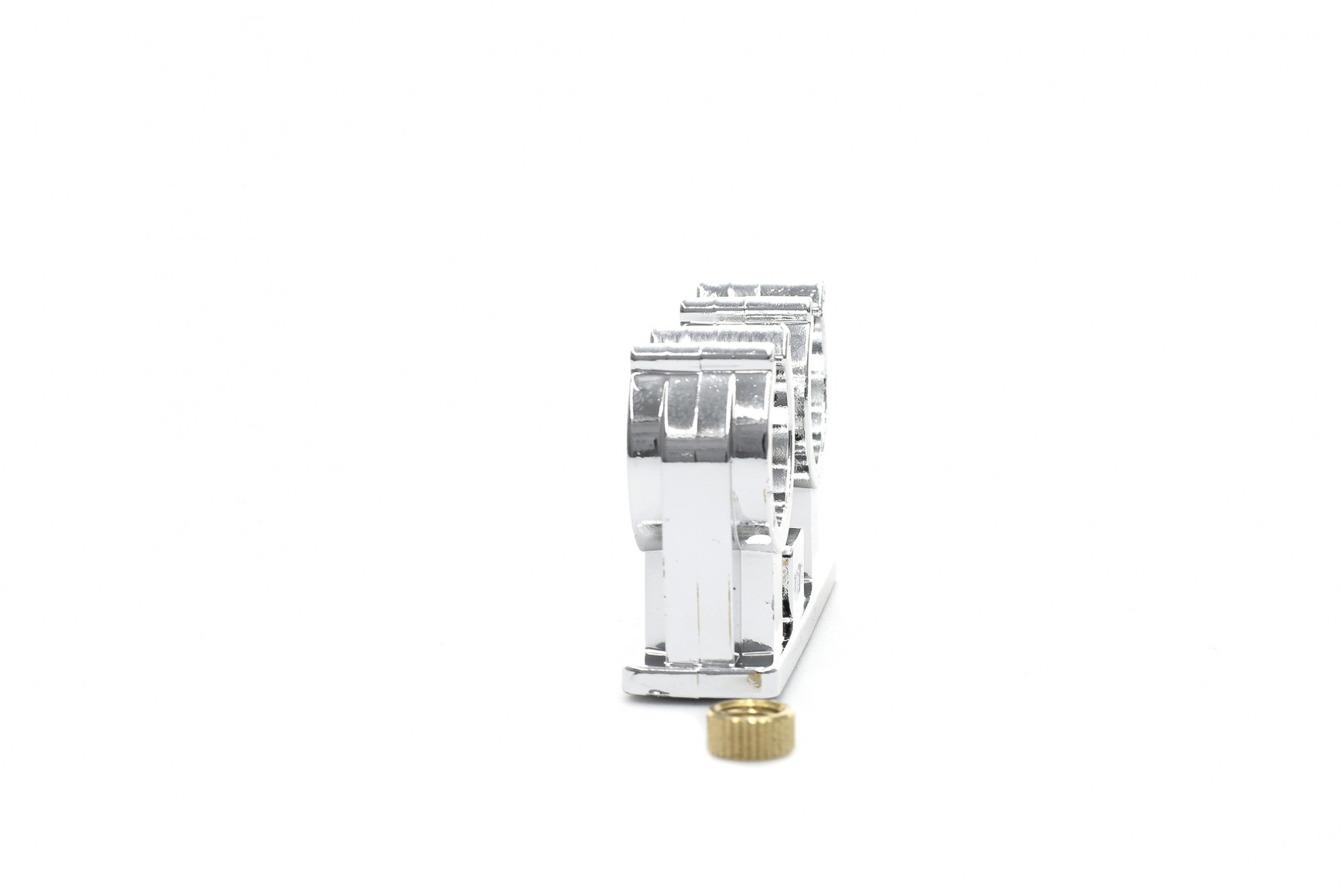

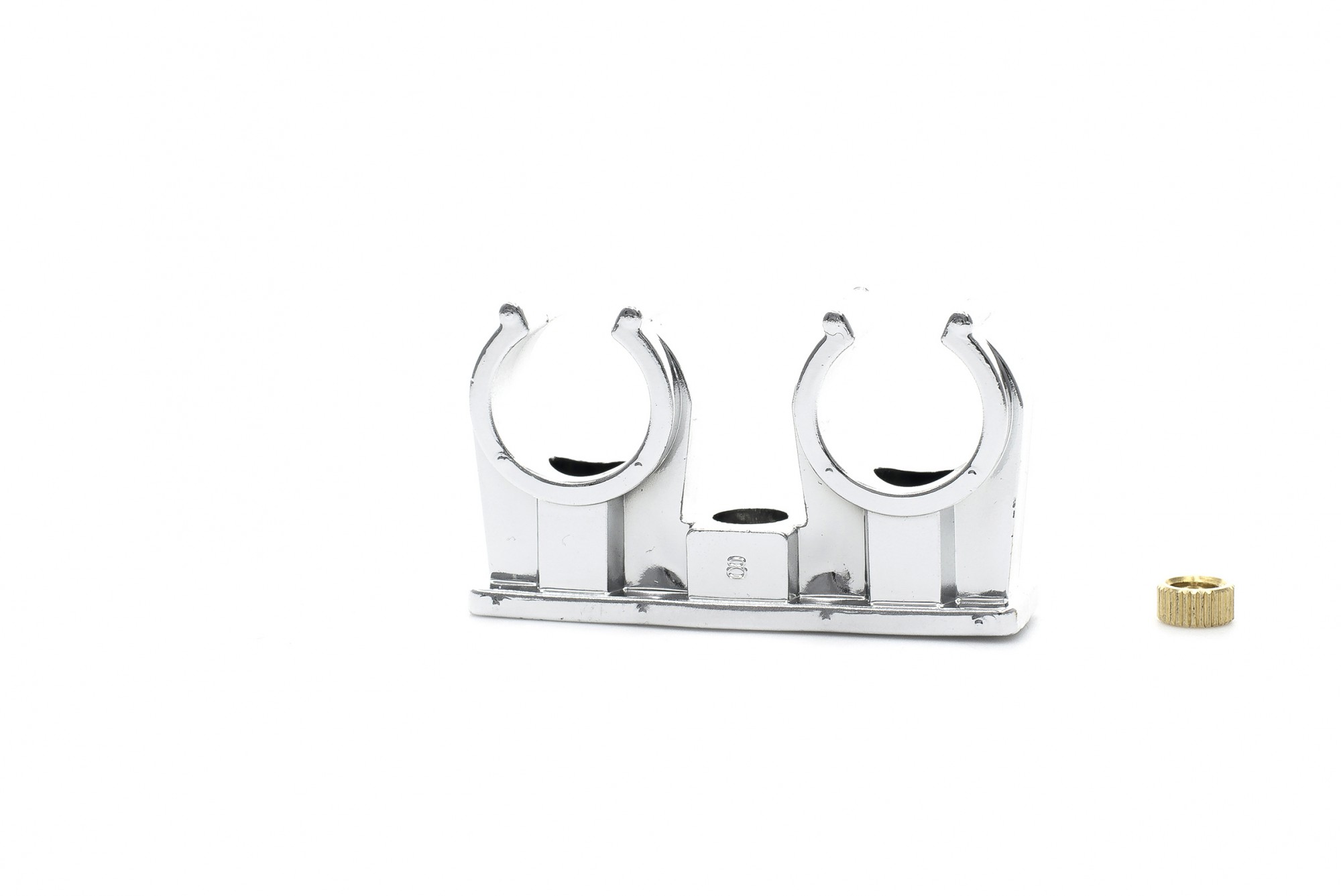

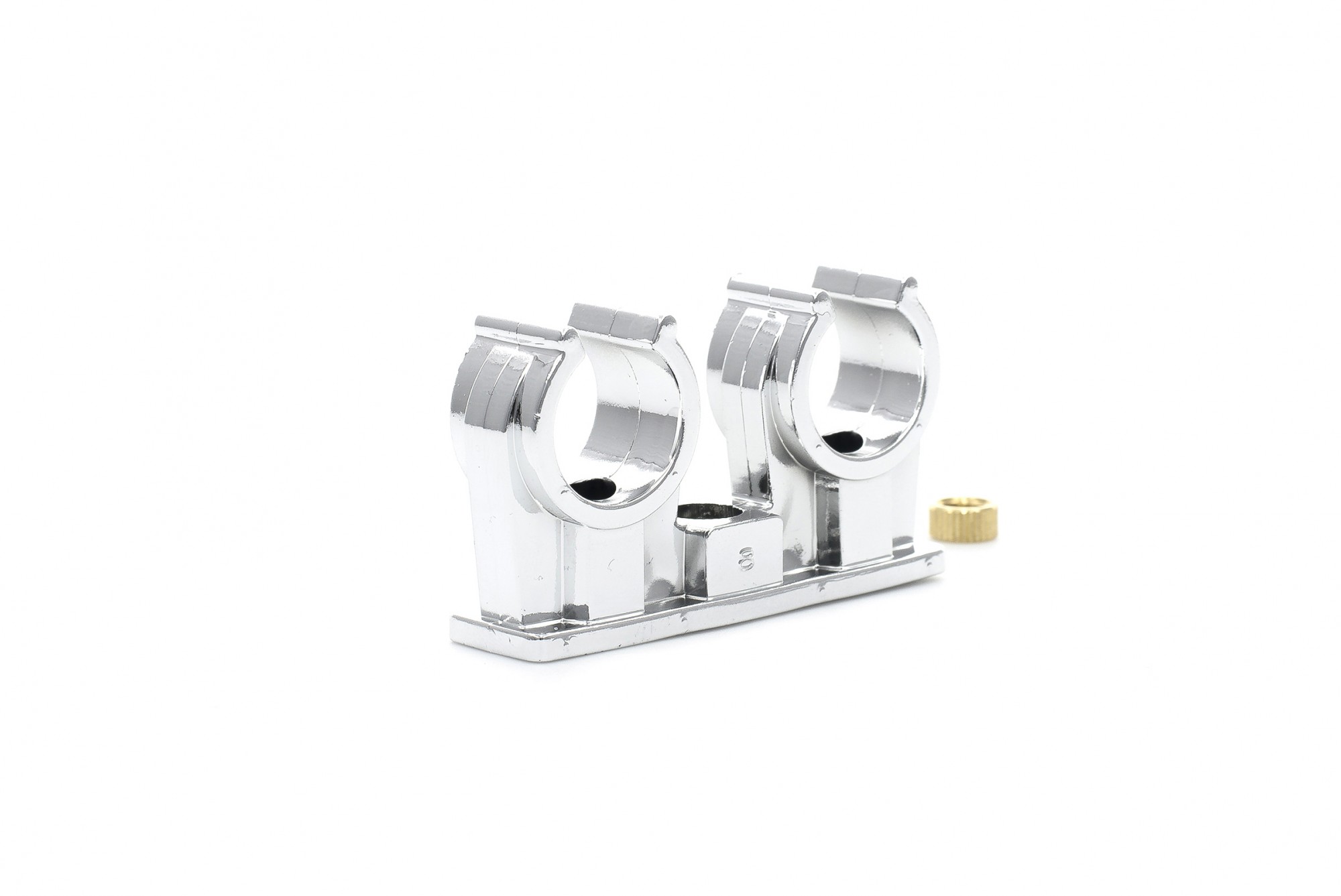

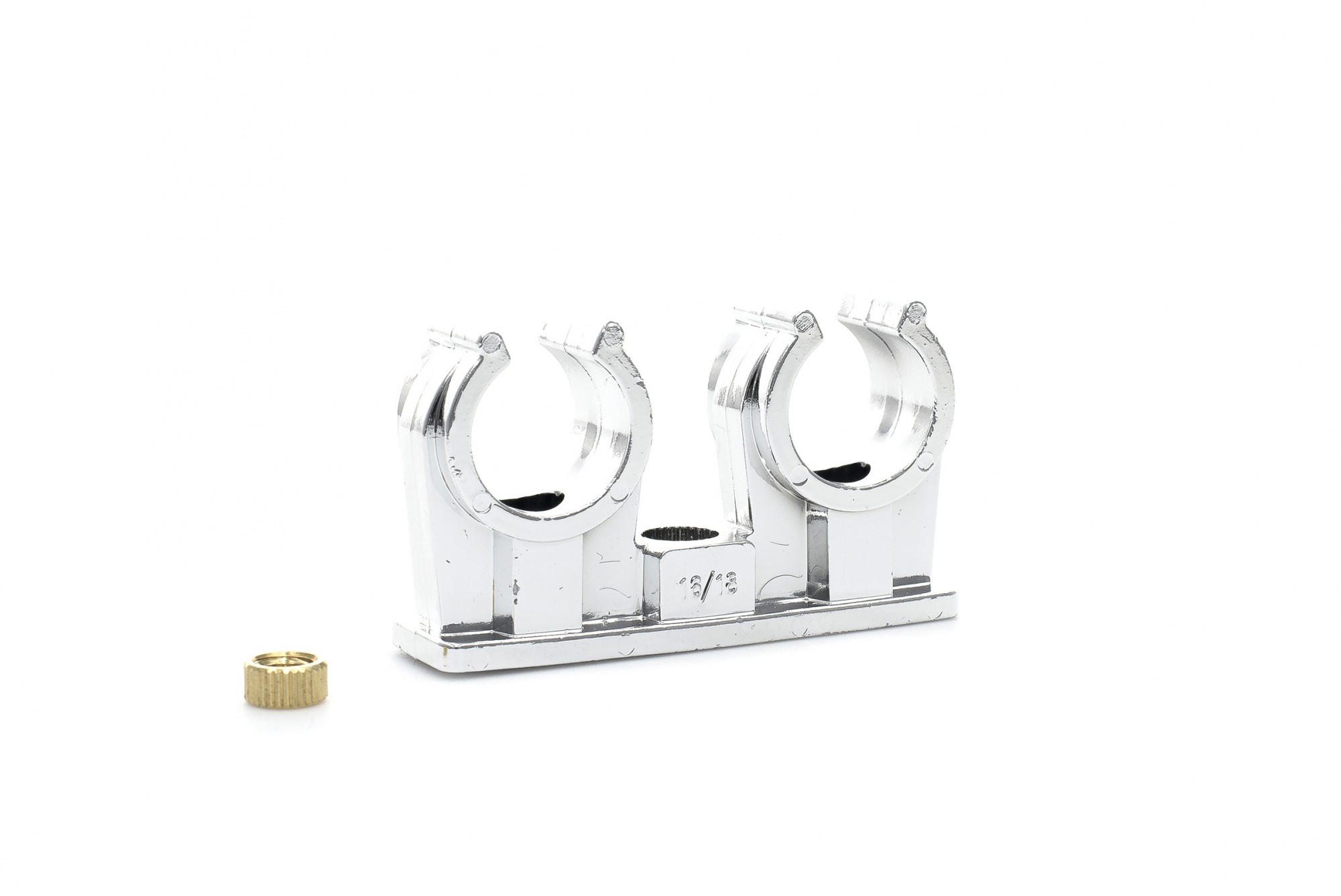

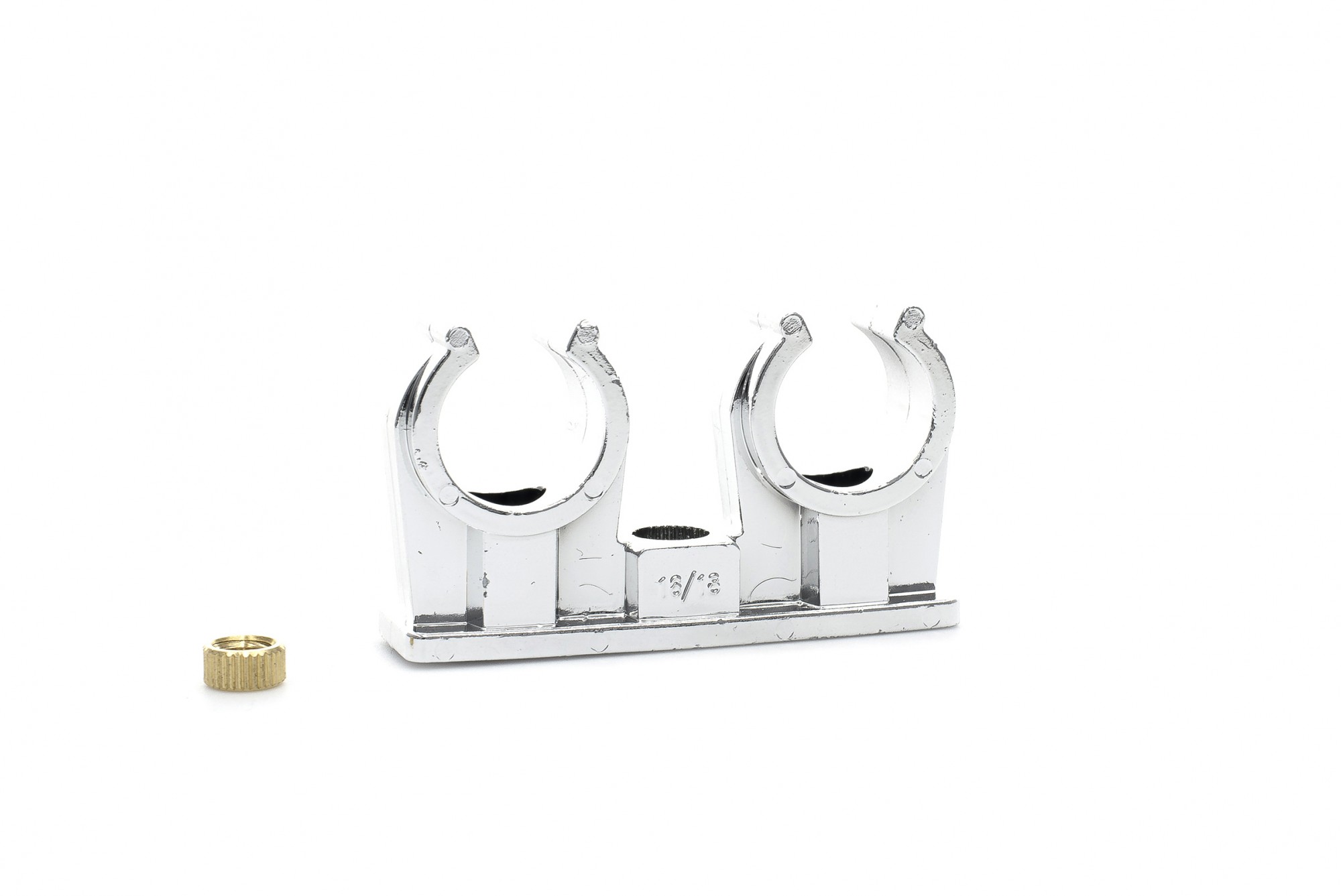

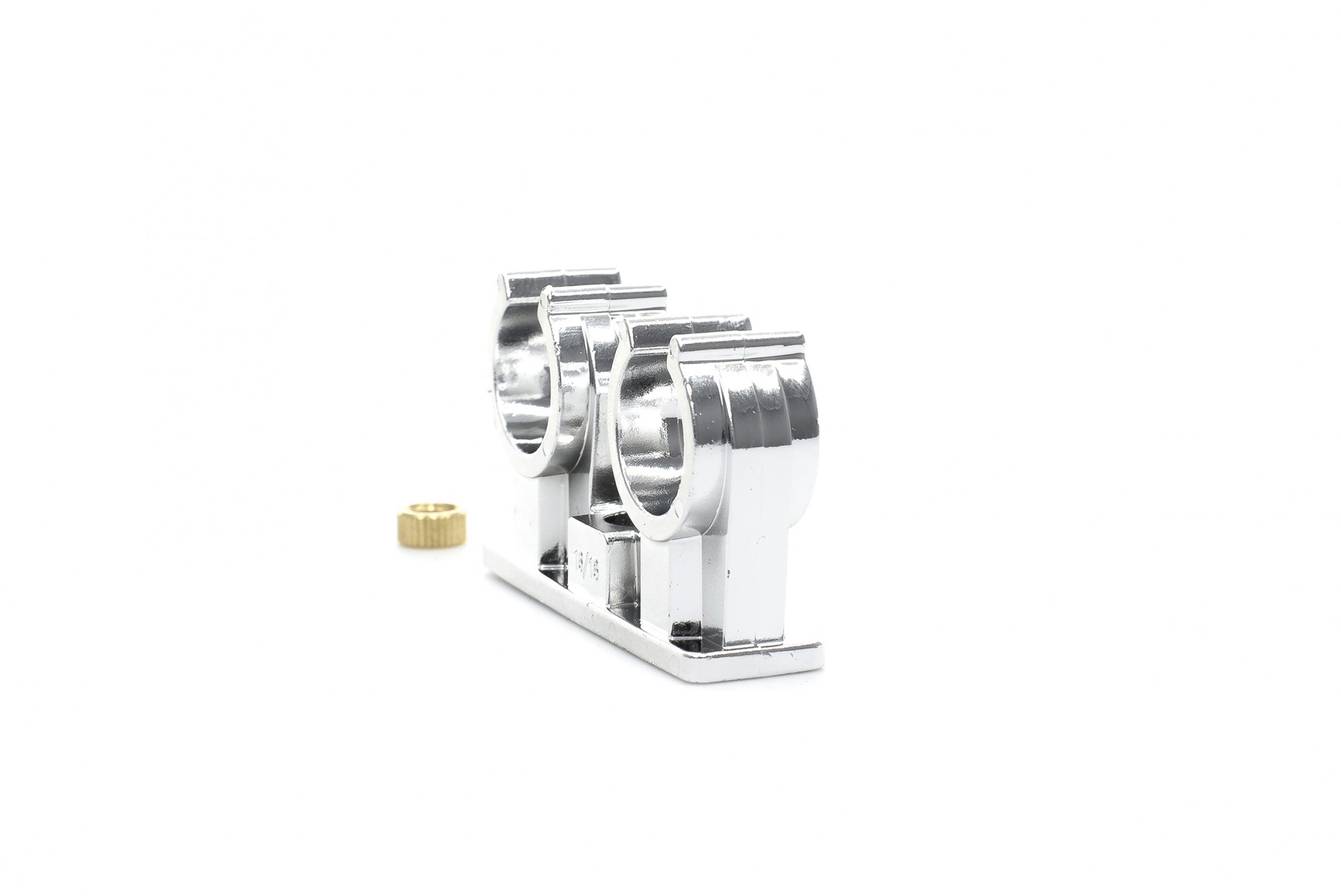

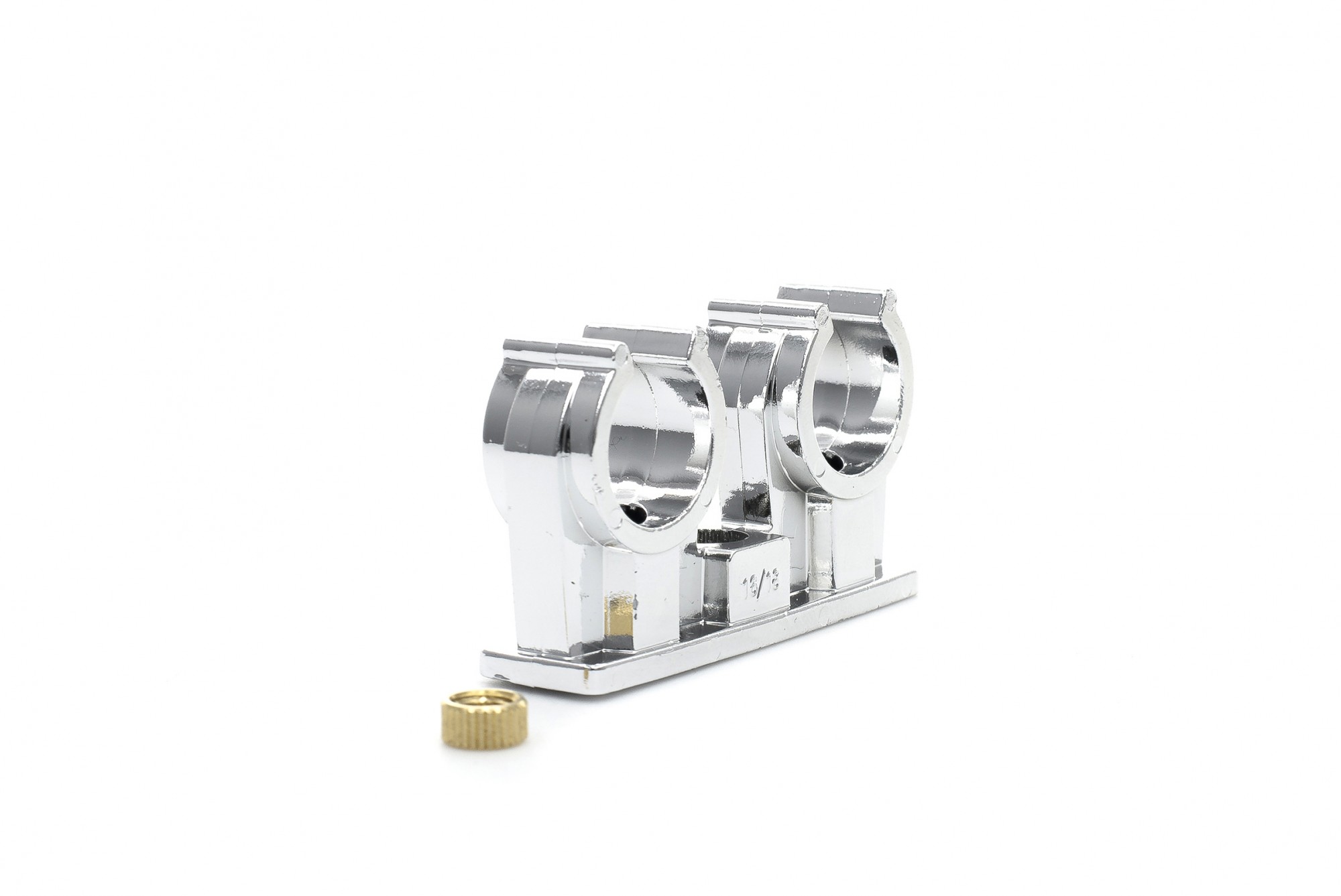

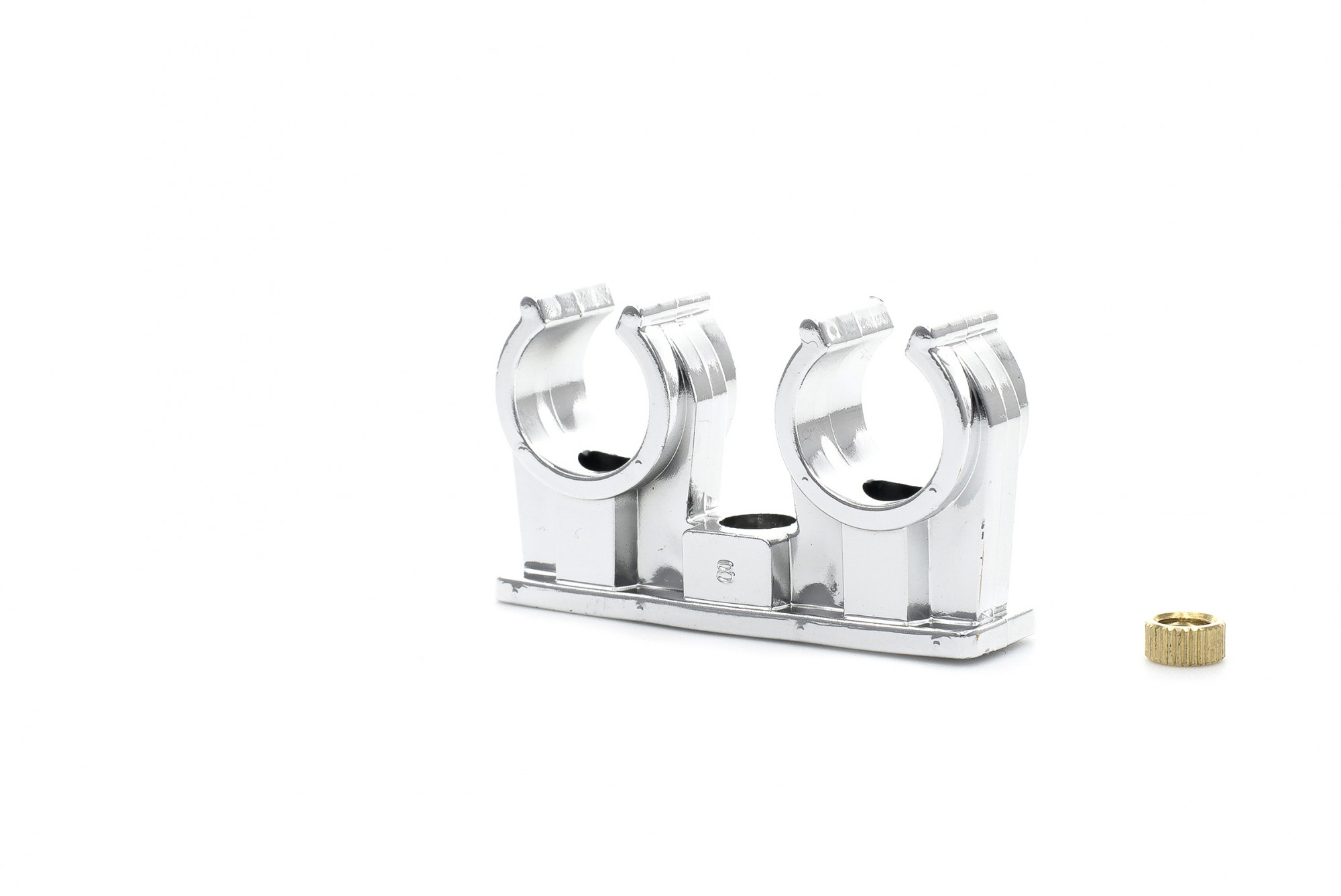

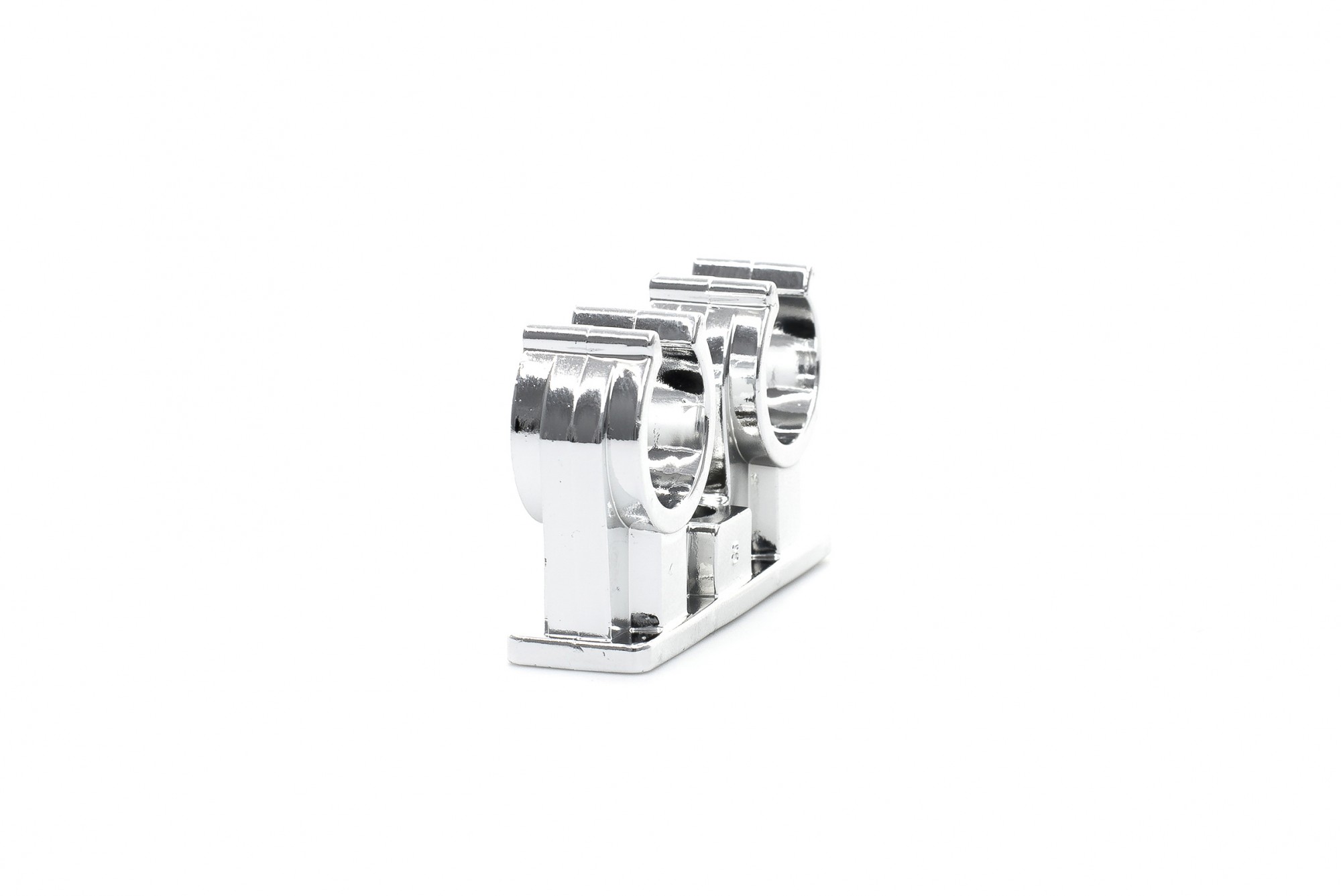

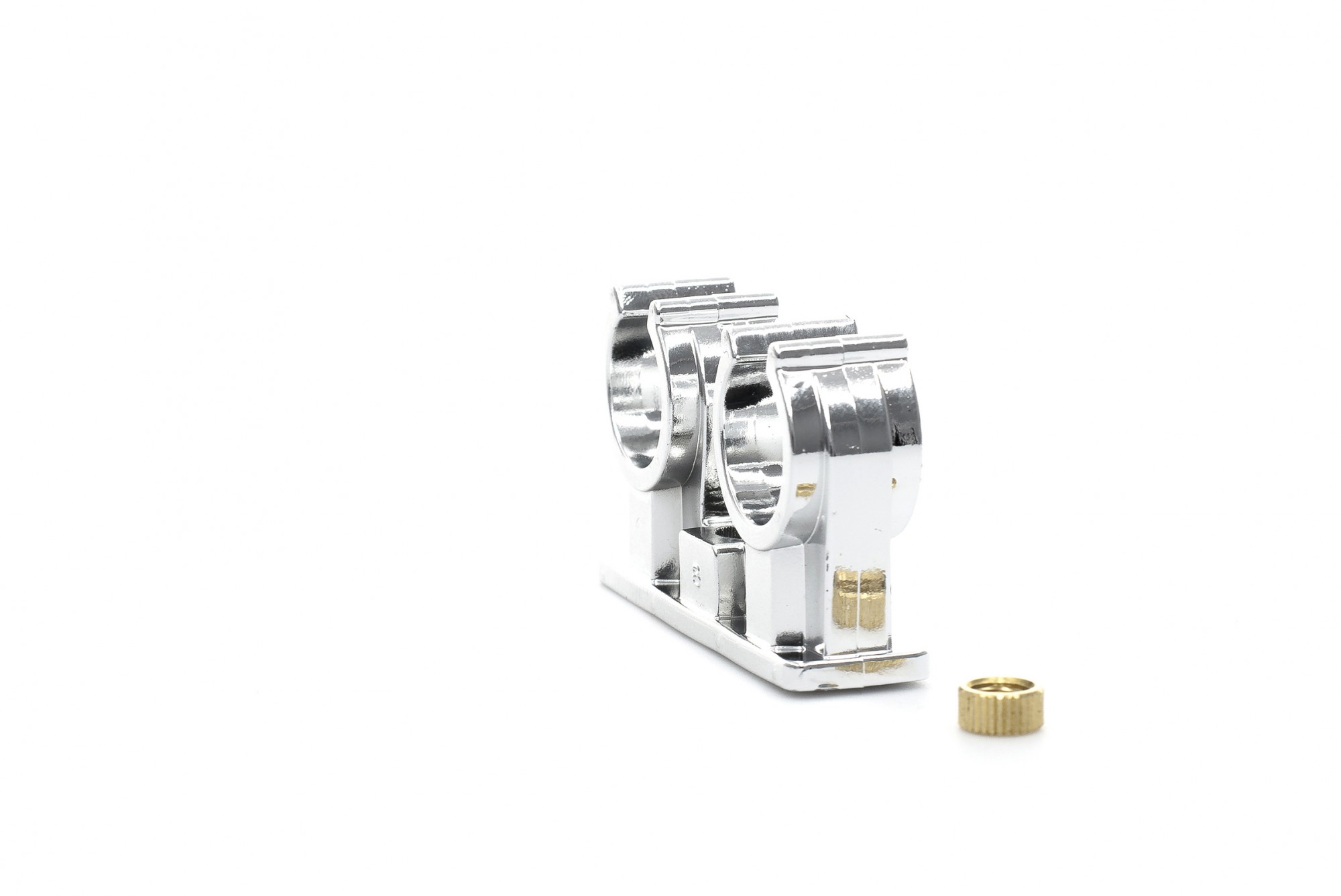

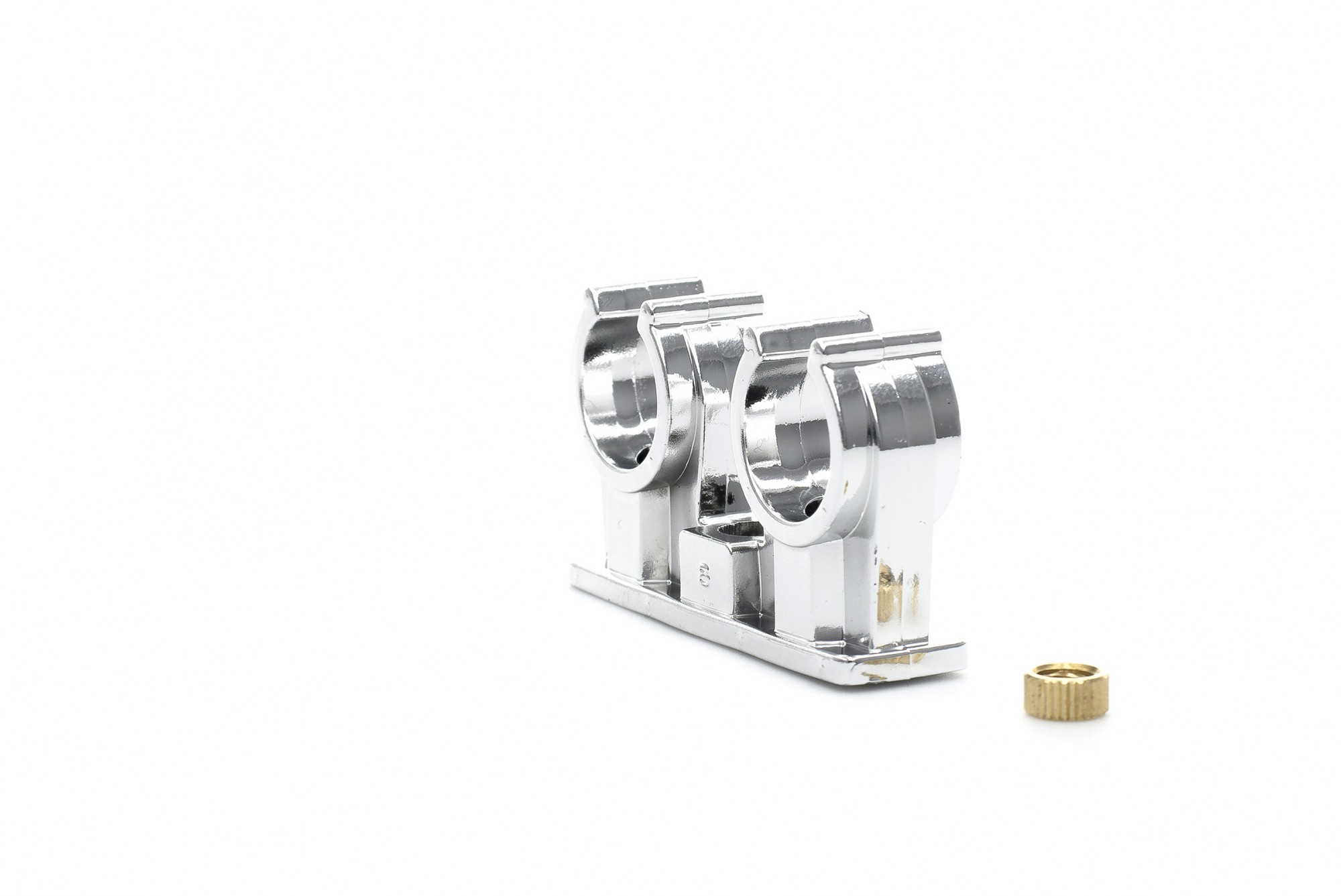

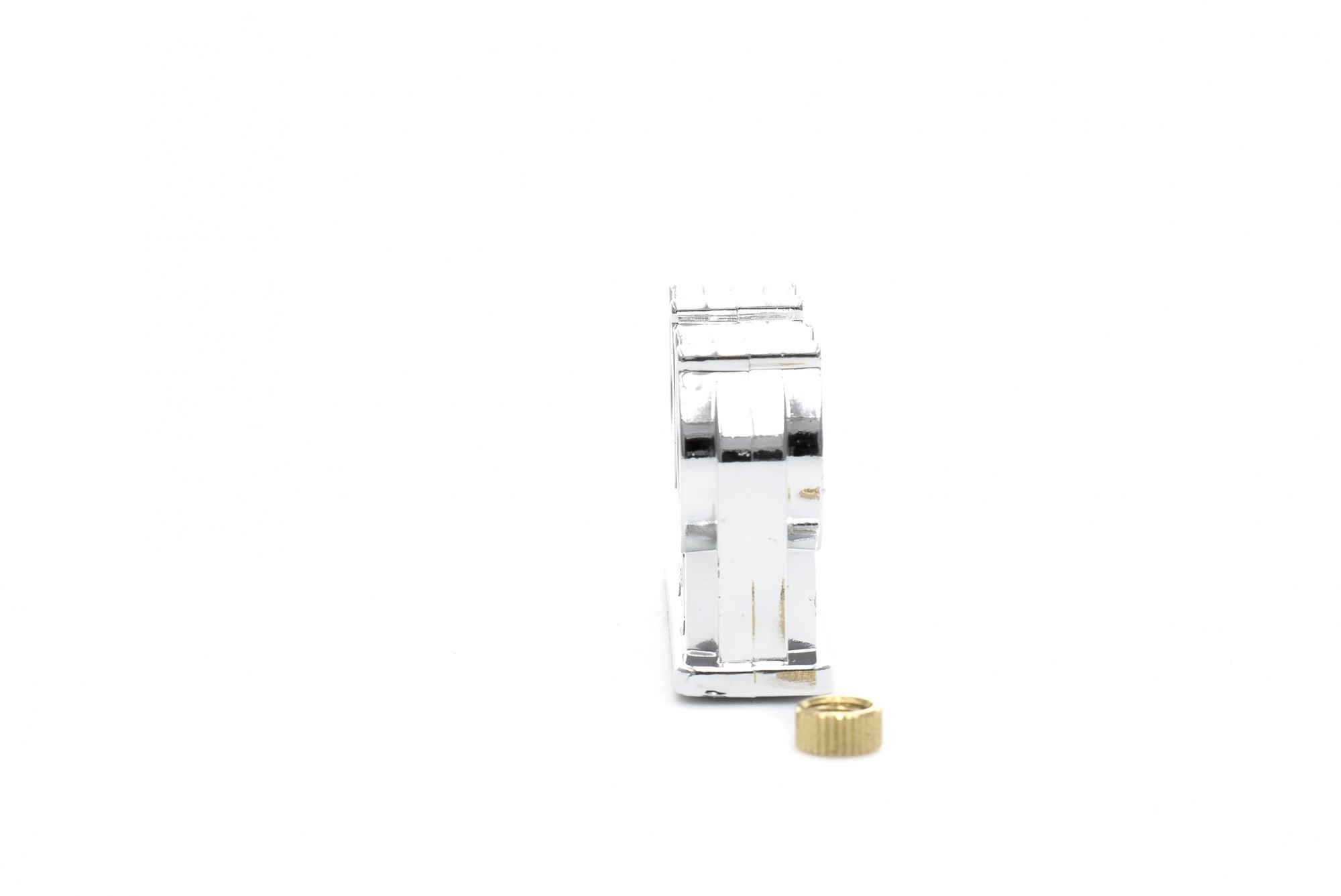

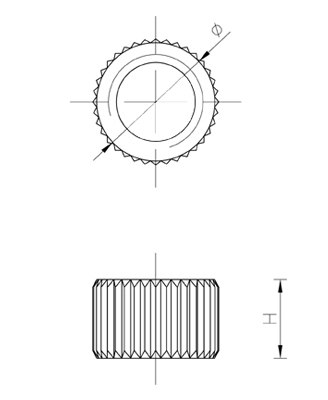

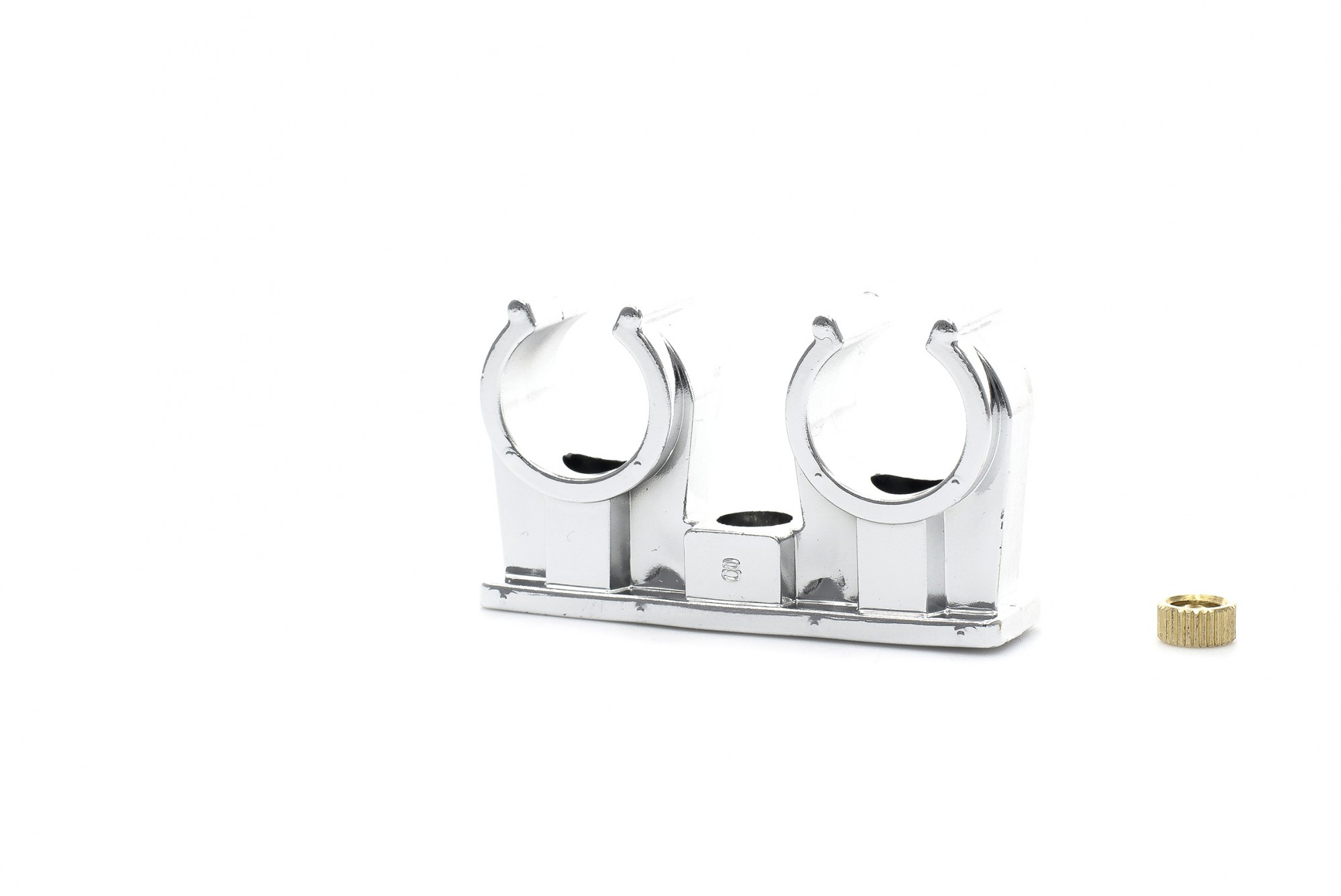

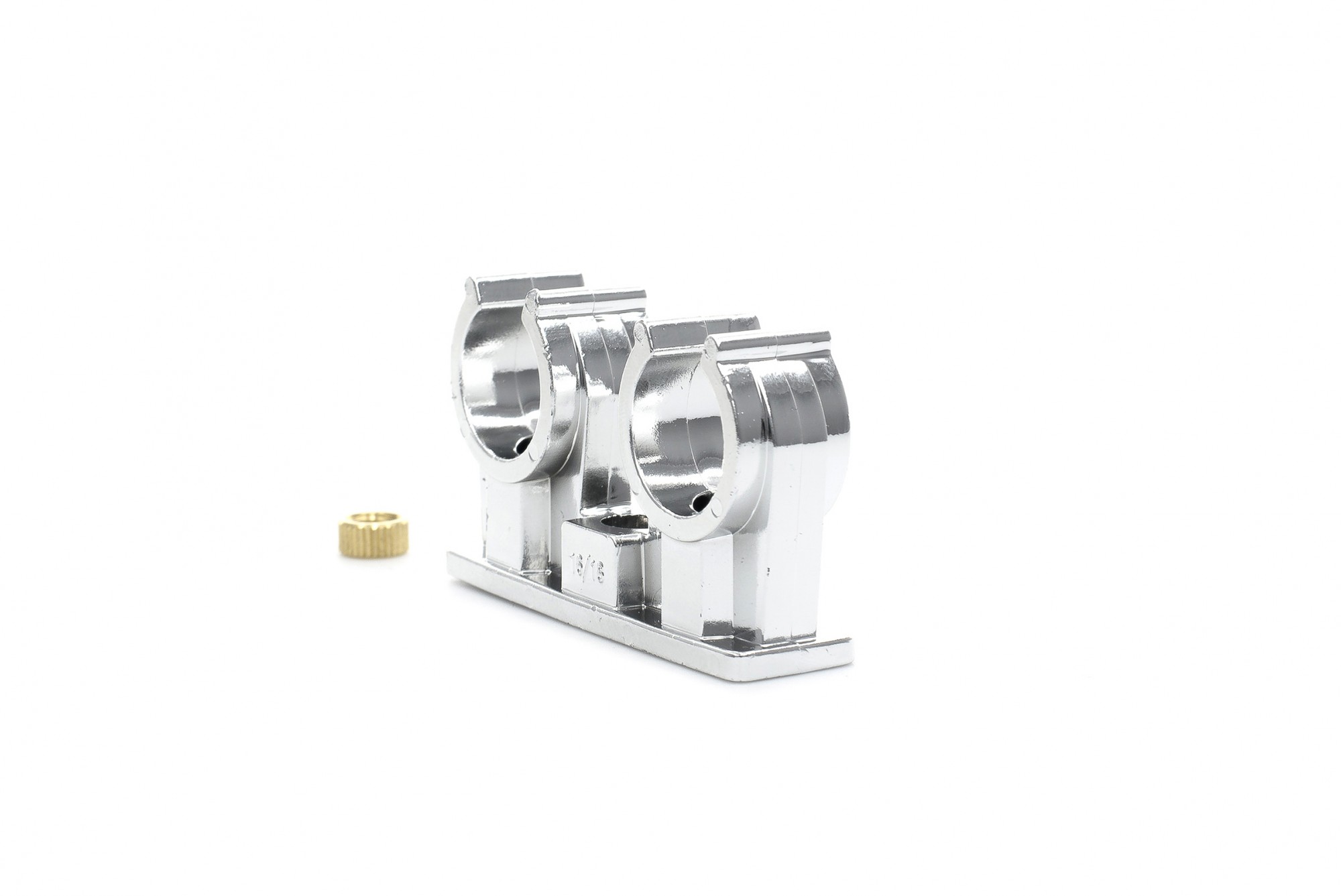

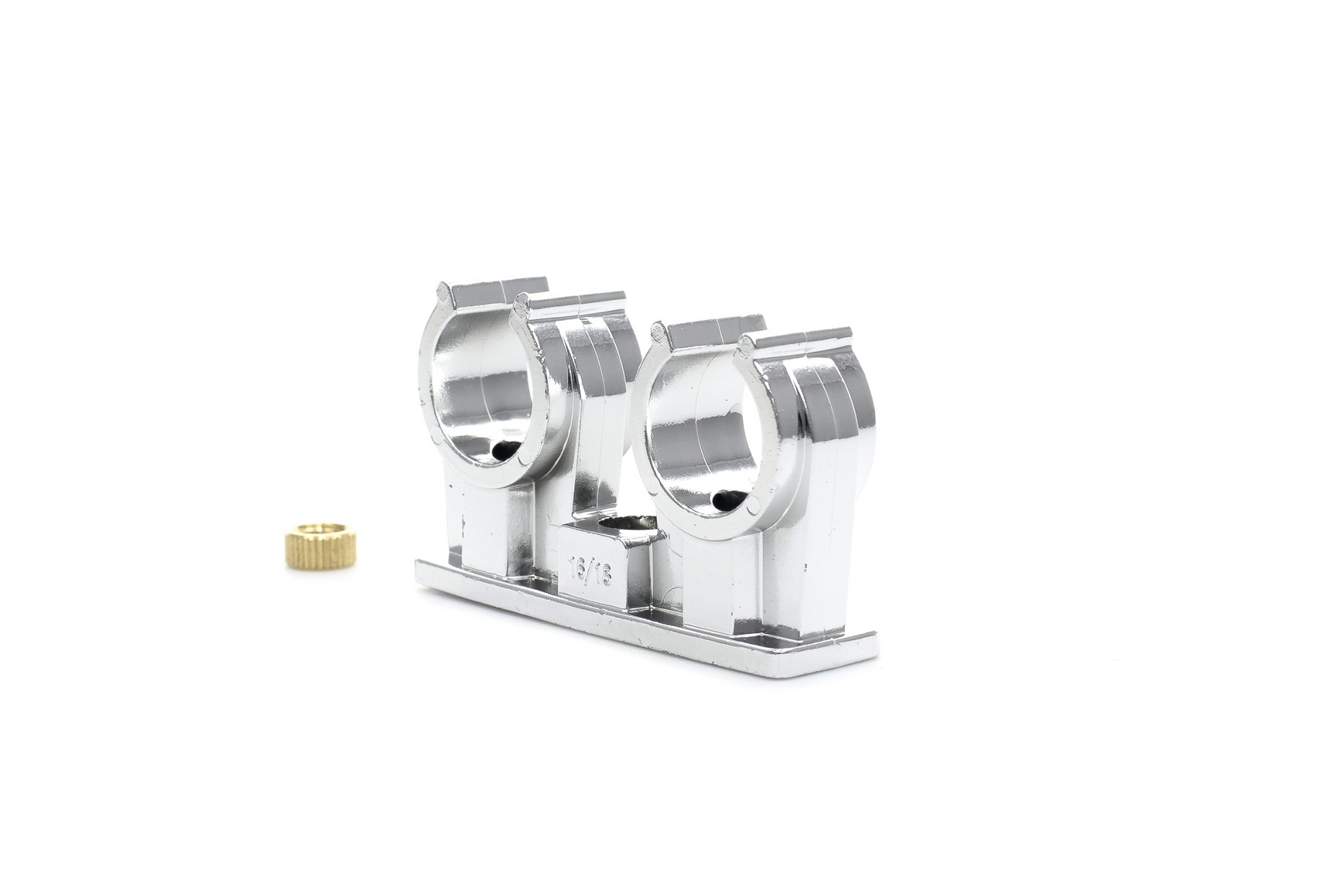

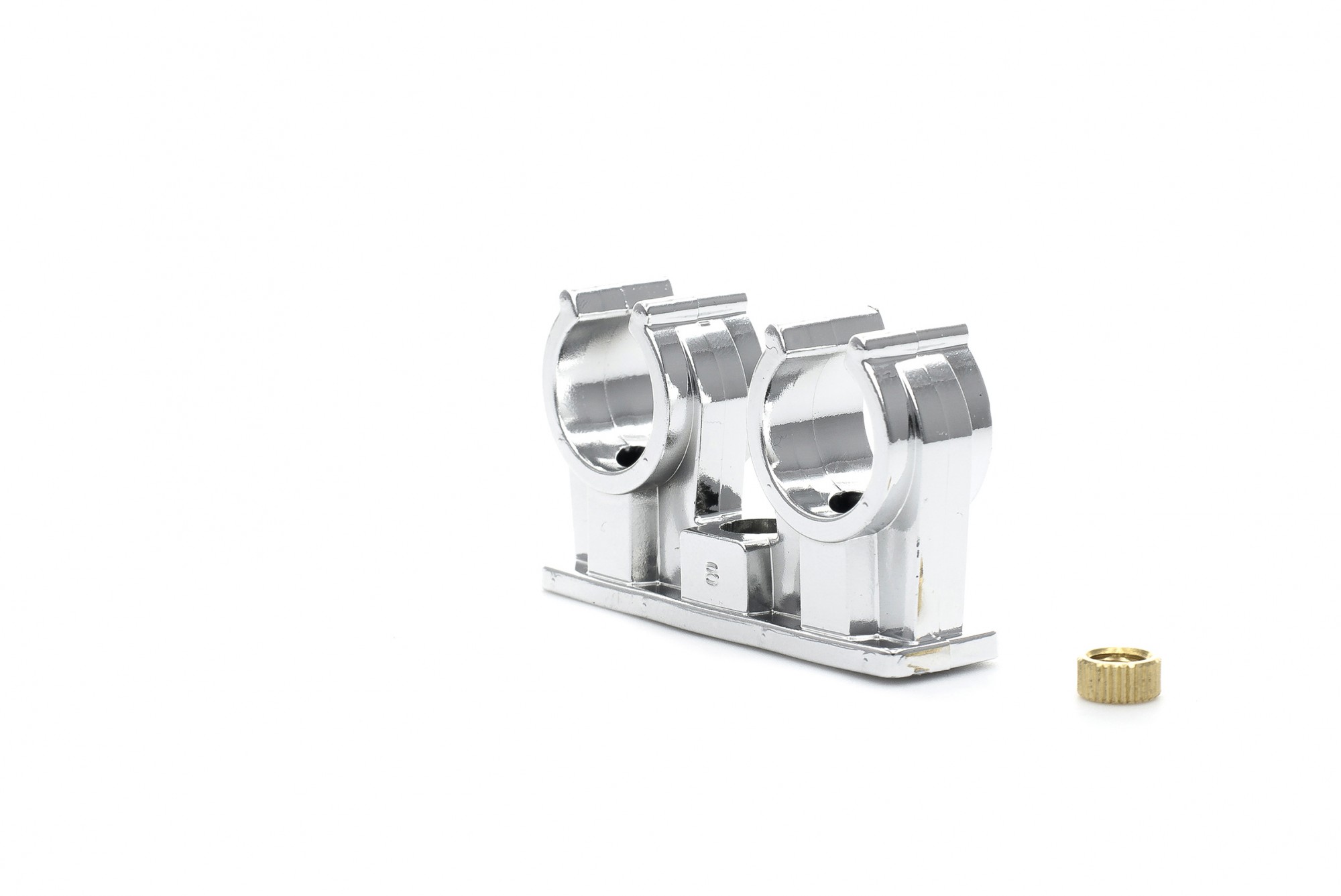

Staffa doppia cromata con boccola M6

Descrizione del prodotto

Le staffe aperte sono una soluzione standard per il fissaggio dei tubi negli impianti. Una vasta gamma di dimensioni di ogni singola staffa permette di utilizzare diversi tipi di tubi in: rame, pp, pex-al-pex, metric ecc. Essendo una delle soluzioni più popolari sul mercato, le staffe sono disponibili con diametri da 6 mm a 42 mm. Il prodotto è disponibile in versione singola o doppia.

MATERIALE: Copolimero

PARAMETRI TECNICI
• range di temperature da -10˚C a +90˚C
• temperatura di montaggio da -10˚C
• elevata resistenza alla trazione
• colore bianco RAL 9002, altri colori su richiesta
• resistenza alla temperatura – temperatura di fusione 160˚C

MONTAGGIO
Il sistema facilita l’inserimento del tubo nella staffa ed elimina la possibile rottura delle braccia. La staffa può essere montata con viti, bulloni M6 e guide di montaggio.



  Confezione singola  Confezione multipla Pallet
Indice Diametro

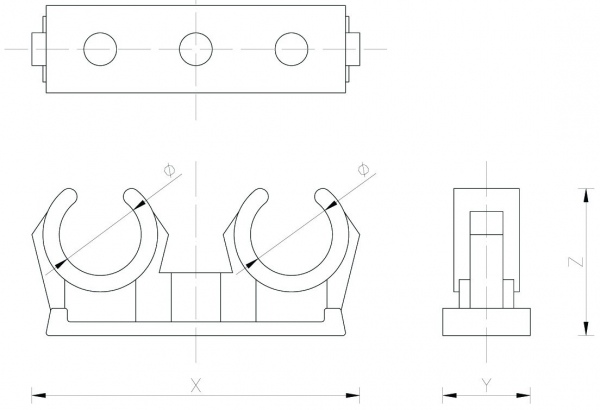

Dimensioni del prodotto
X/ Y/ Z (mm)

Peso netto
(g)

 Numero Dimensioni
(cm)		 Peso lordo
(kg)		 Numero Dimensioni
(cm)		 Peso lordo
(kg)		 Numero Dimensioni
(cm)
Peso lordo
(kg)
A-694423 6 38 x 16.5 x 16.5 5.1 100 200 x 250 0.5 1000 395 x 260 x 165 5.4 90000 120 x 80 x 190 503,3
A-694430 8 39 x 16.5 x 17 5.3 100 200 x 250 0.5 1000 395 x 260 x 165 5.6 90000 120 x 80 x 190 521,3
A-690142 10 42 x 16.5 x 21 5.4 100 200 x 300 0.5 600 395 x 260 x 165 3.5 54000 120 x 80 x 190 336
A-690159 12 50 x 16.5 x23 7.0 100 230 x 320 0.7 500 395 x 260 x 165 3.8 45000 120 x 80 x 190 360
A-690166 14-15 54.5 x 16 x 26.5 9.0 100 250 x 350 0.9 400 395 x 260 x 165 3.9 36000 120 x 80 x 190 370
A-690173 16-18 59 x 15.5 x 34 10.4 50 230 x 320 0.5 1800 545 x 415 x 365 19.4 36000 120 x 80 x 218 408
A-694447 20-22 65 x 15.5 x 34 12.0 50 230 x 320 0.6 1500 545 x 415 x 365 18.7 30000 120 x 80 x 218 394
A-694461 25-28 81.5 x 15.5 x 50 21.0 50 300 x 400 1.1 800 545 x 415 x 365 17.5 16000 120 x 80 x 218 370
