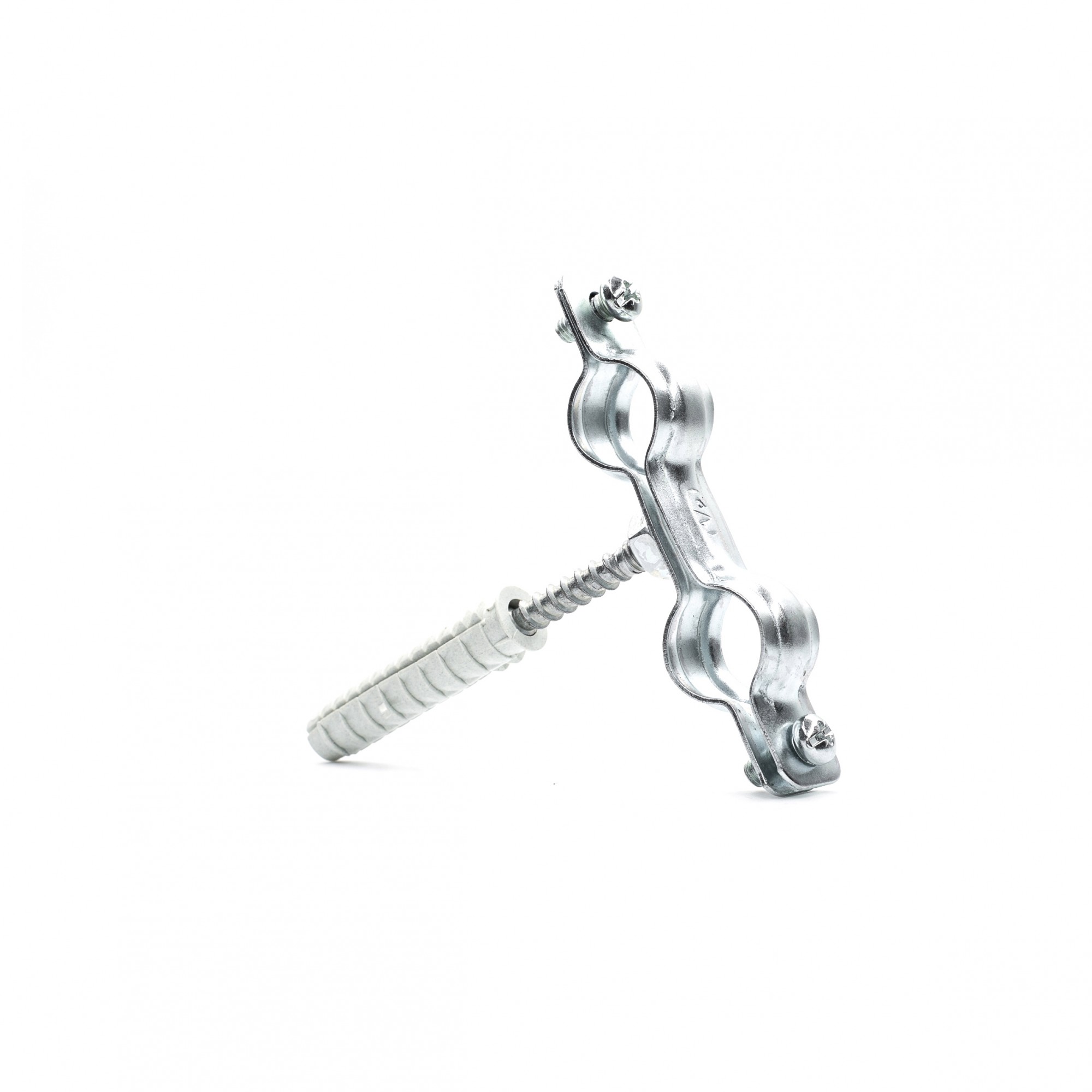

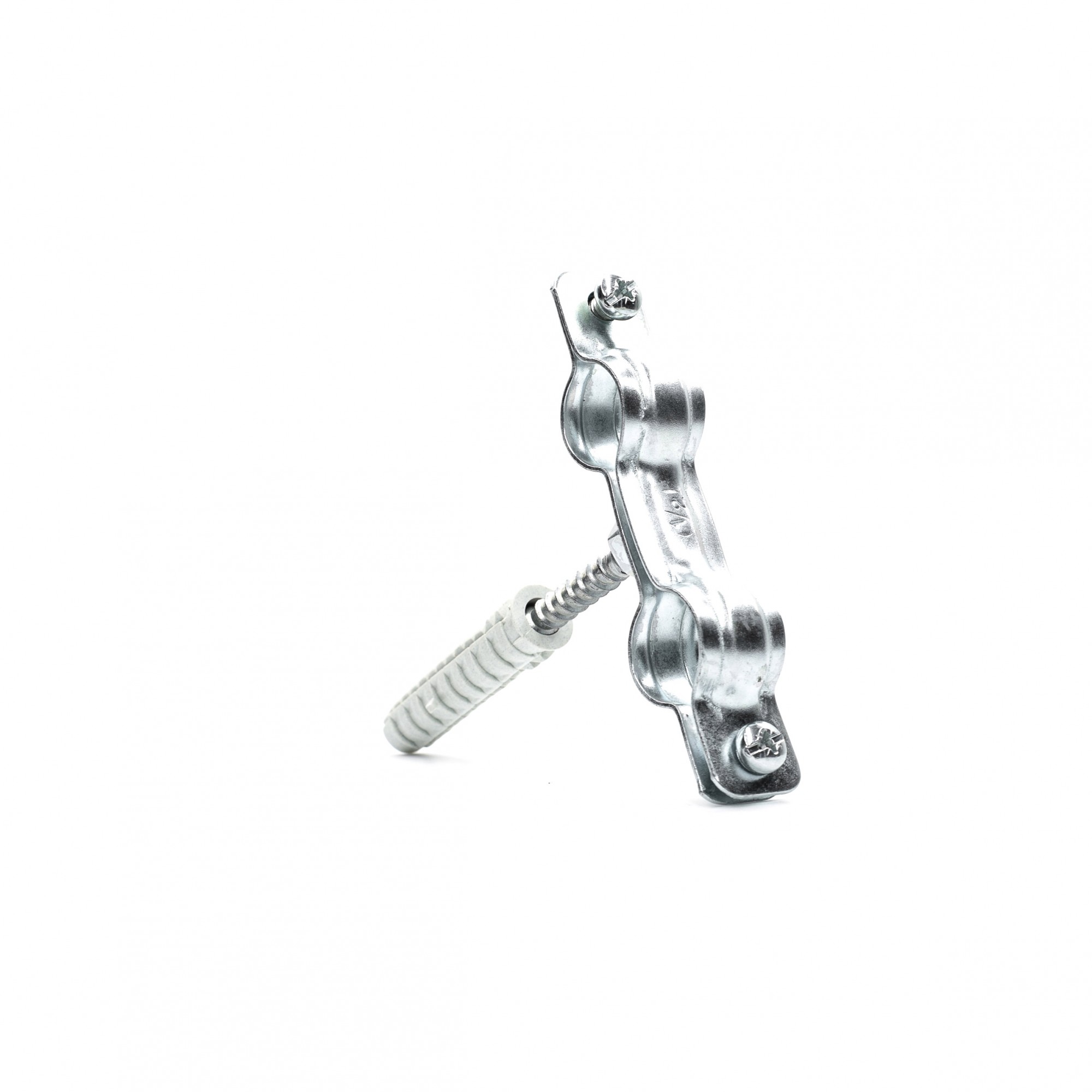

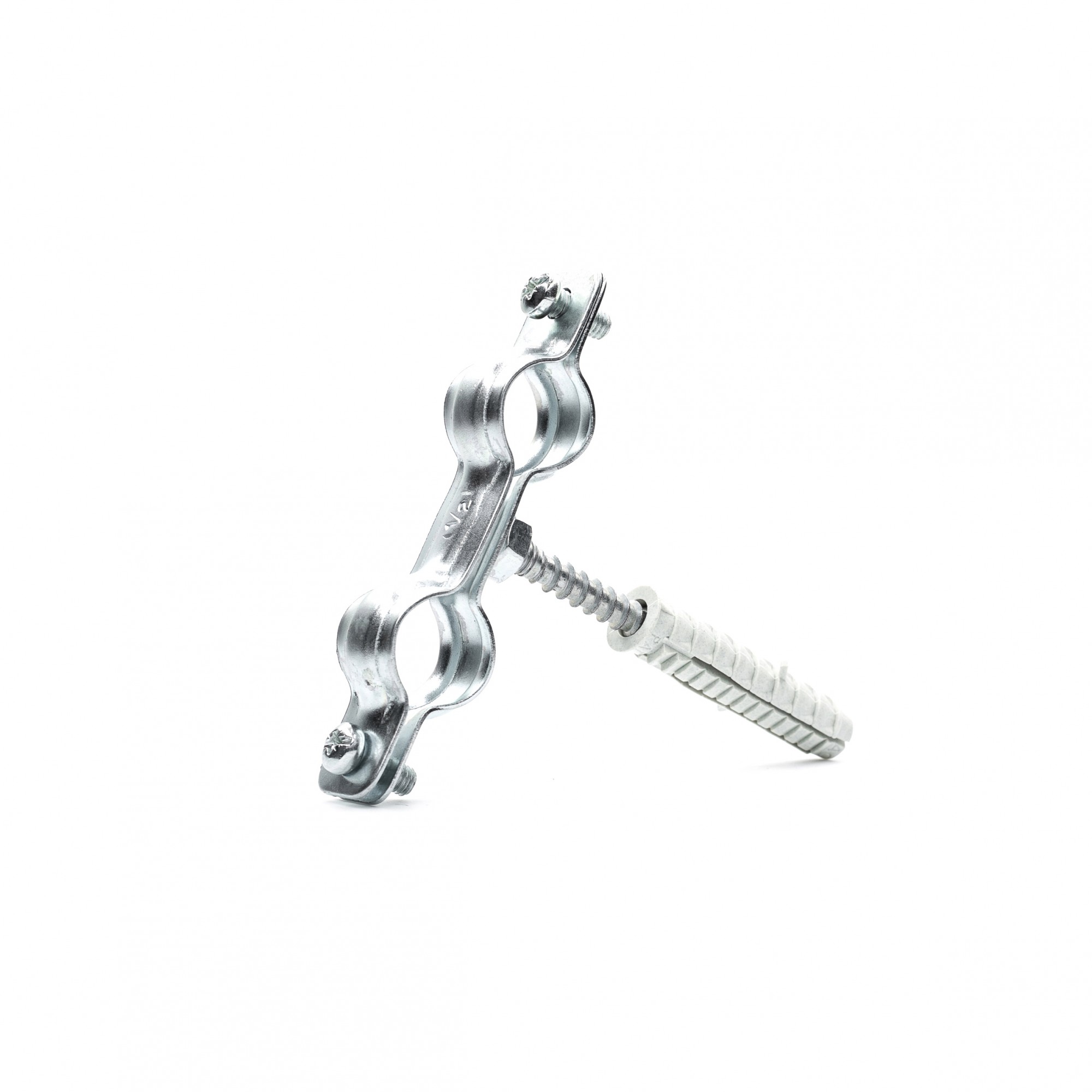

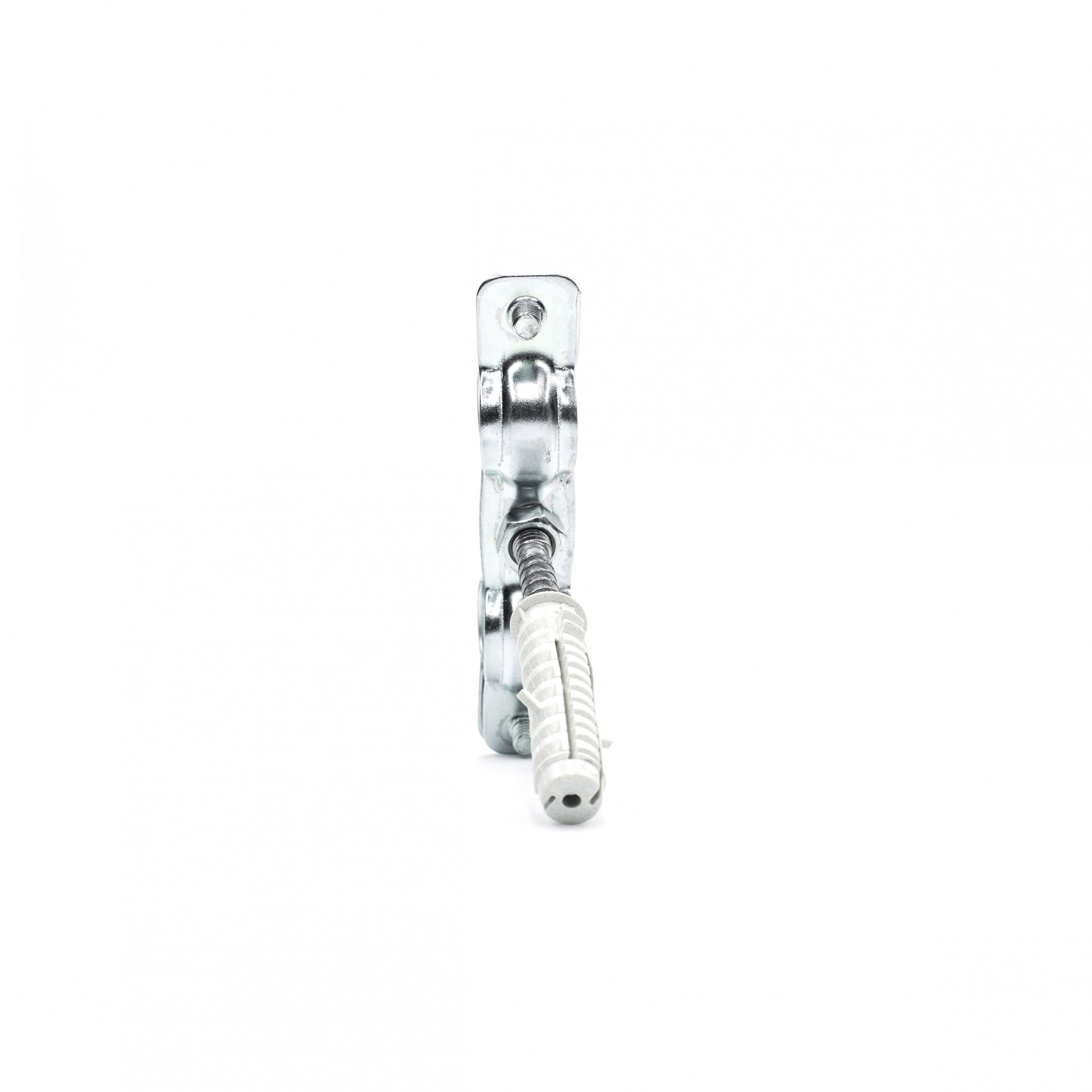

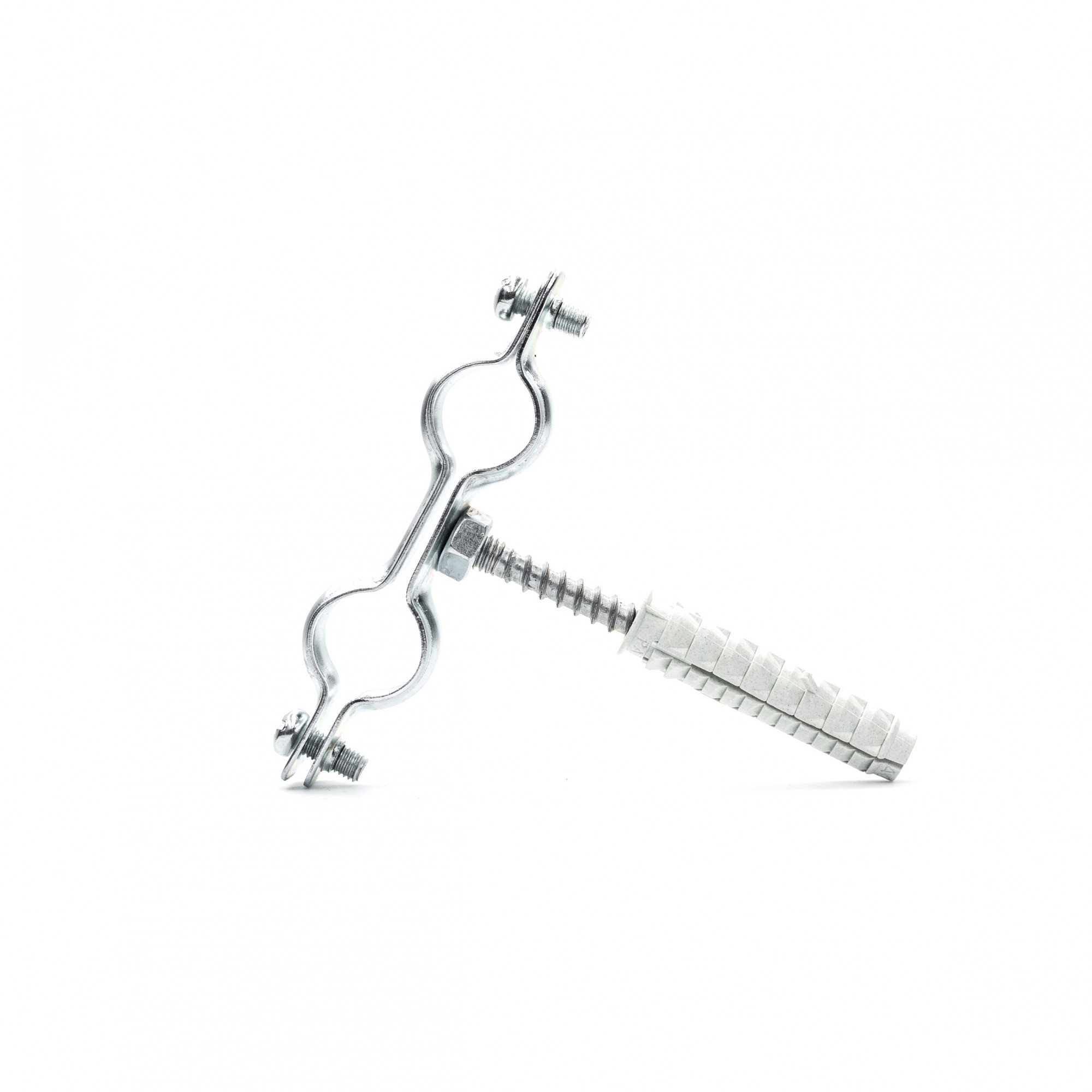

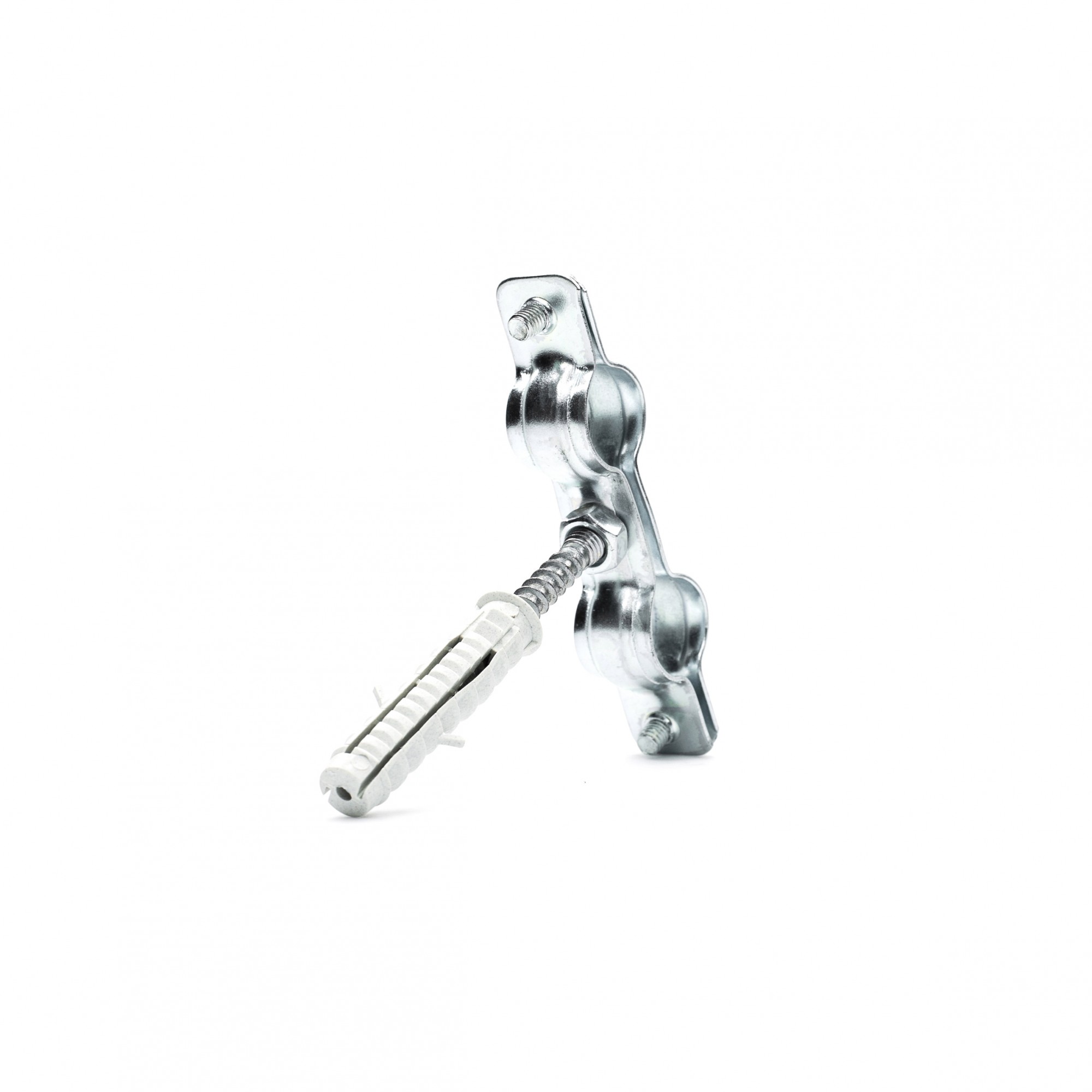

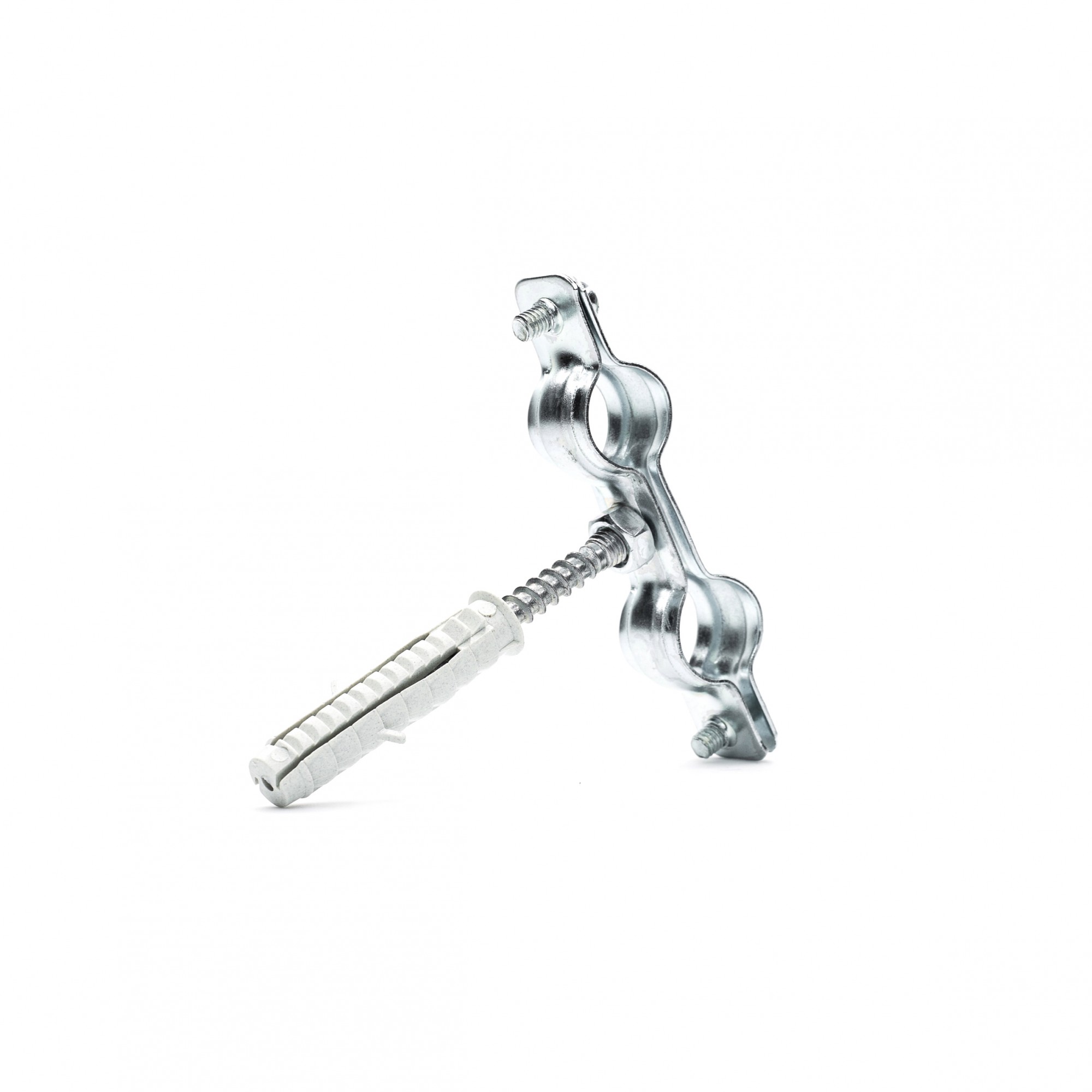

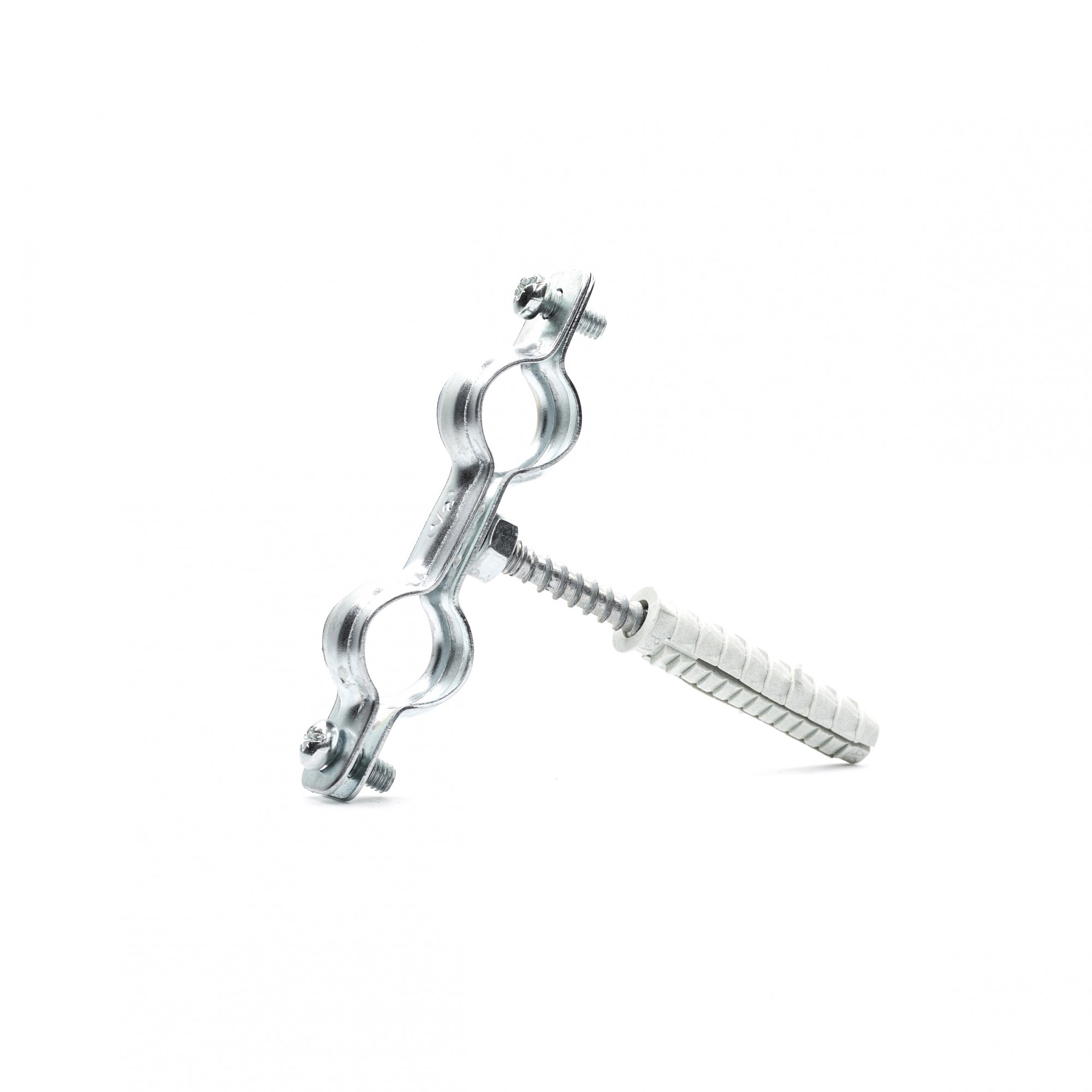

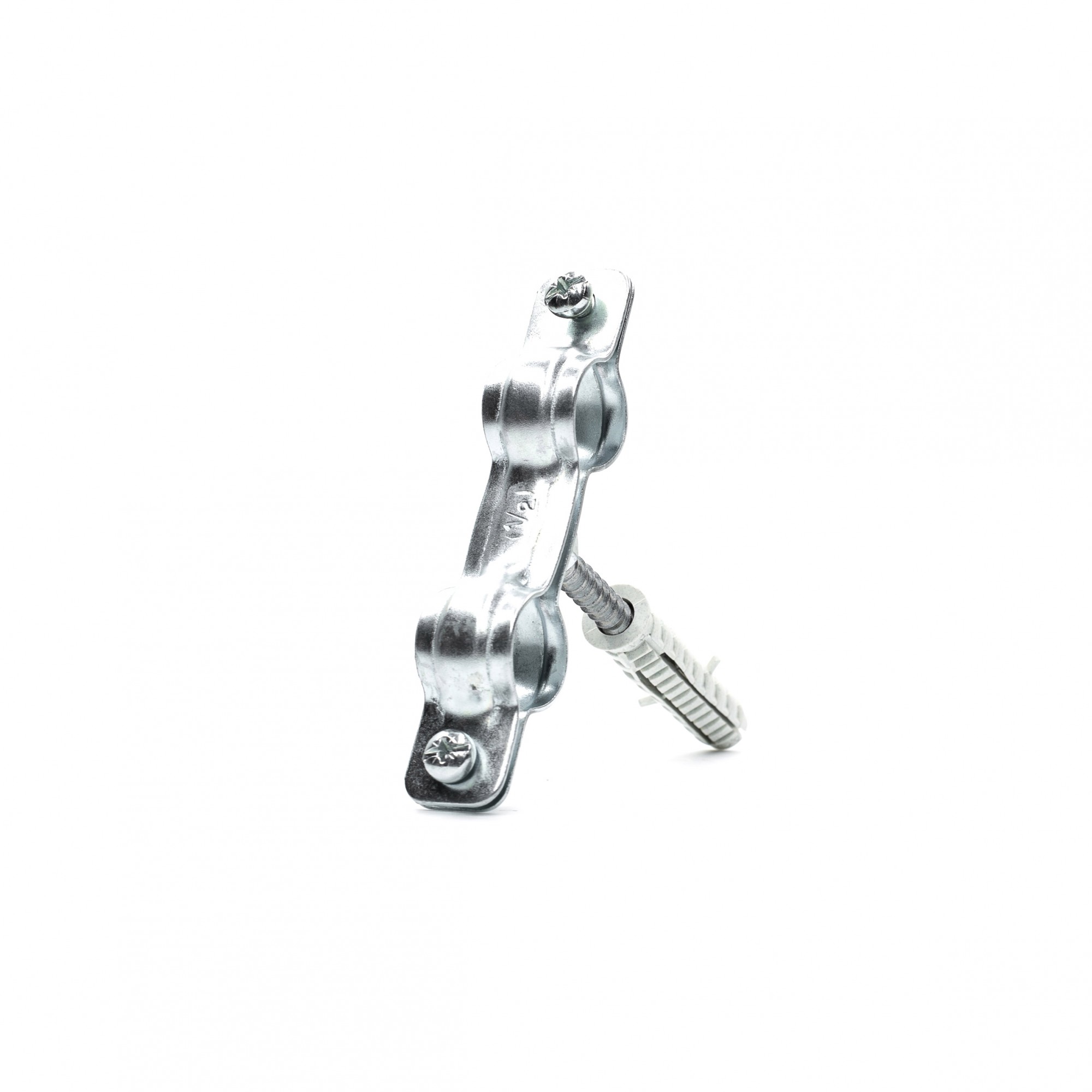

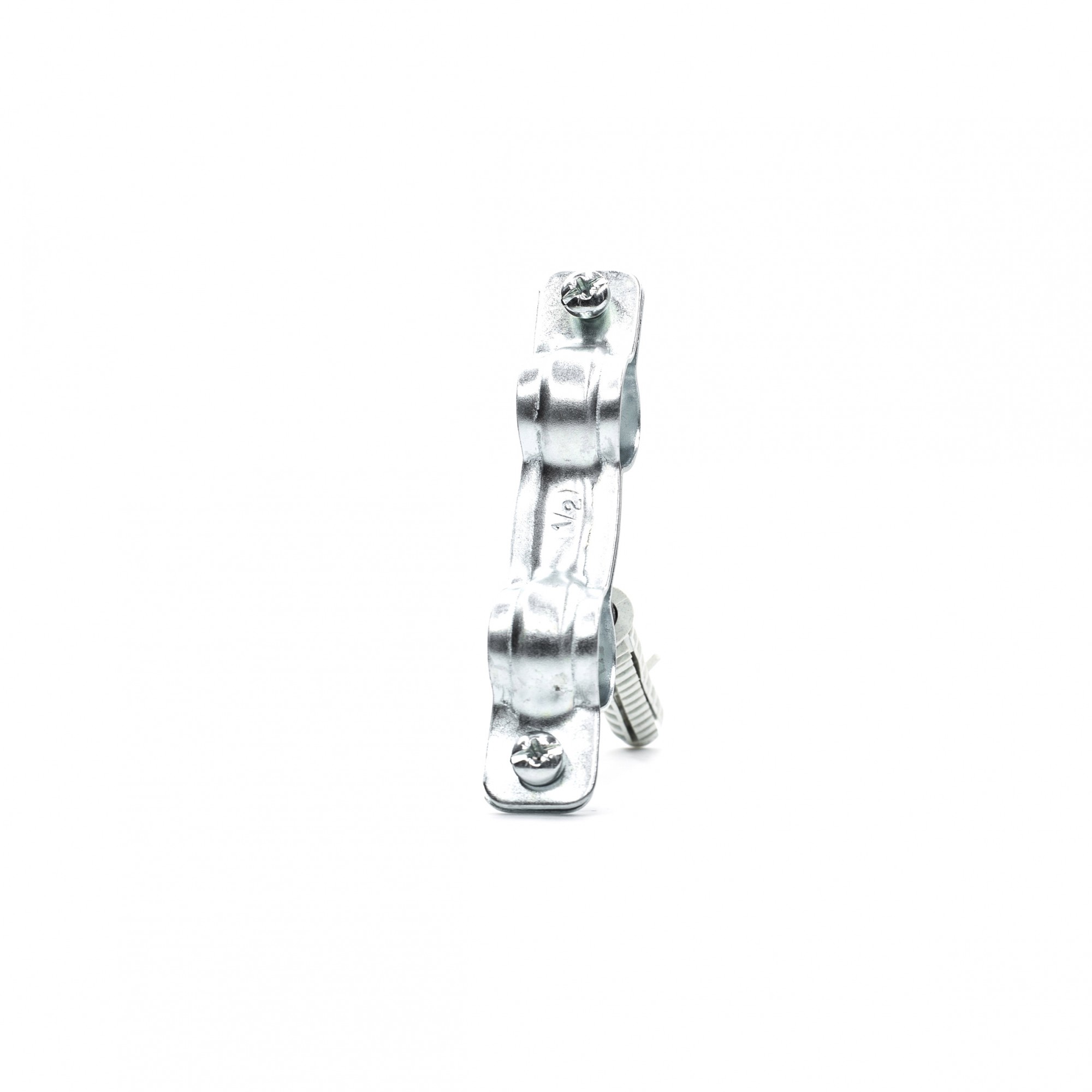

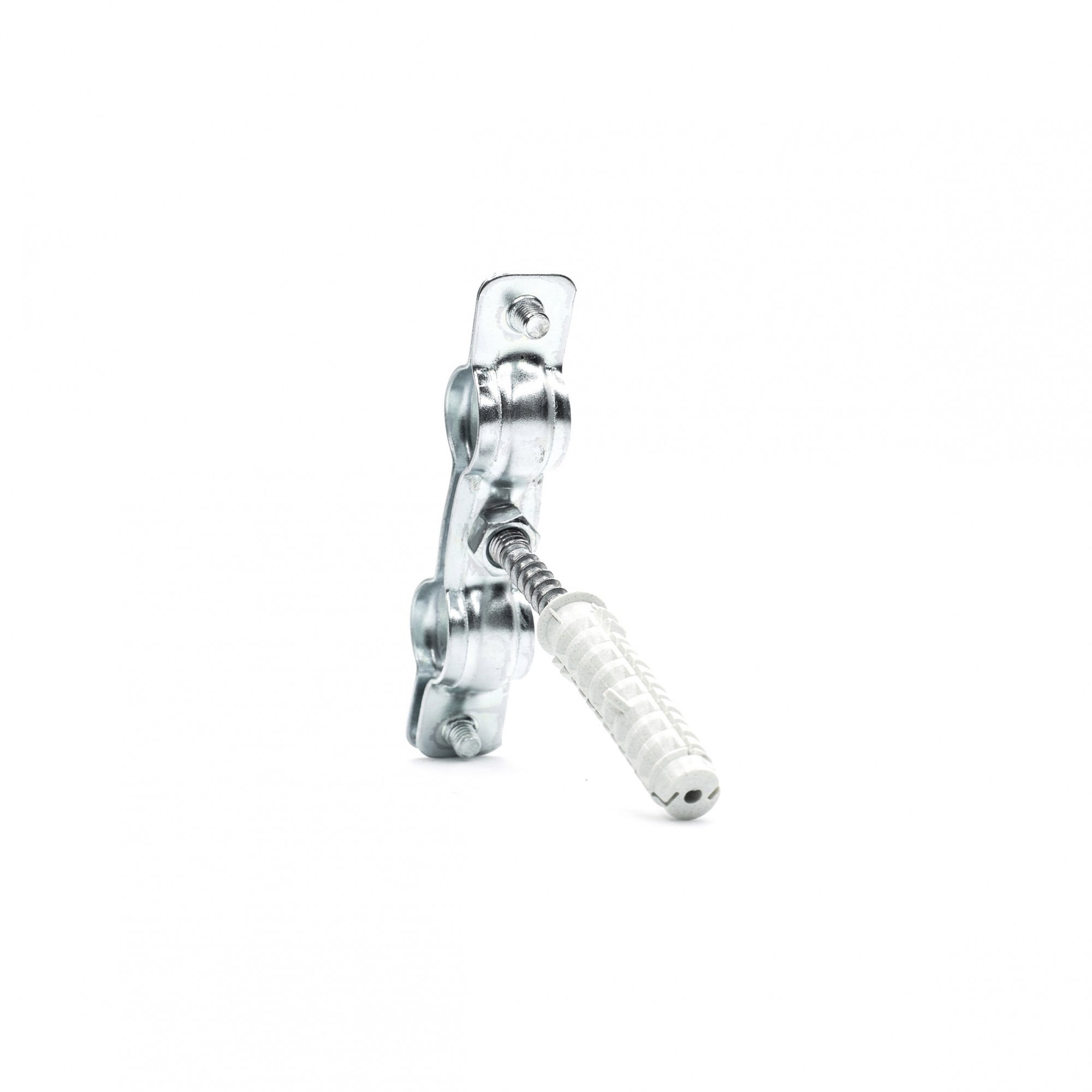

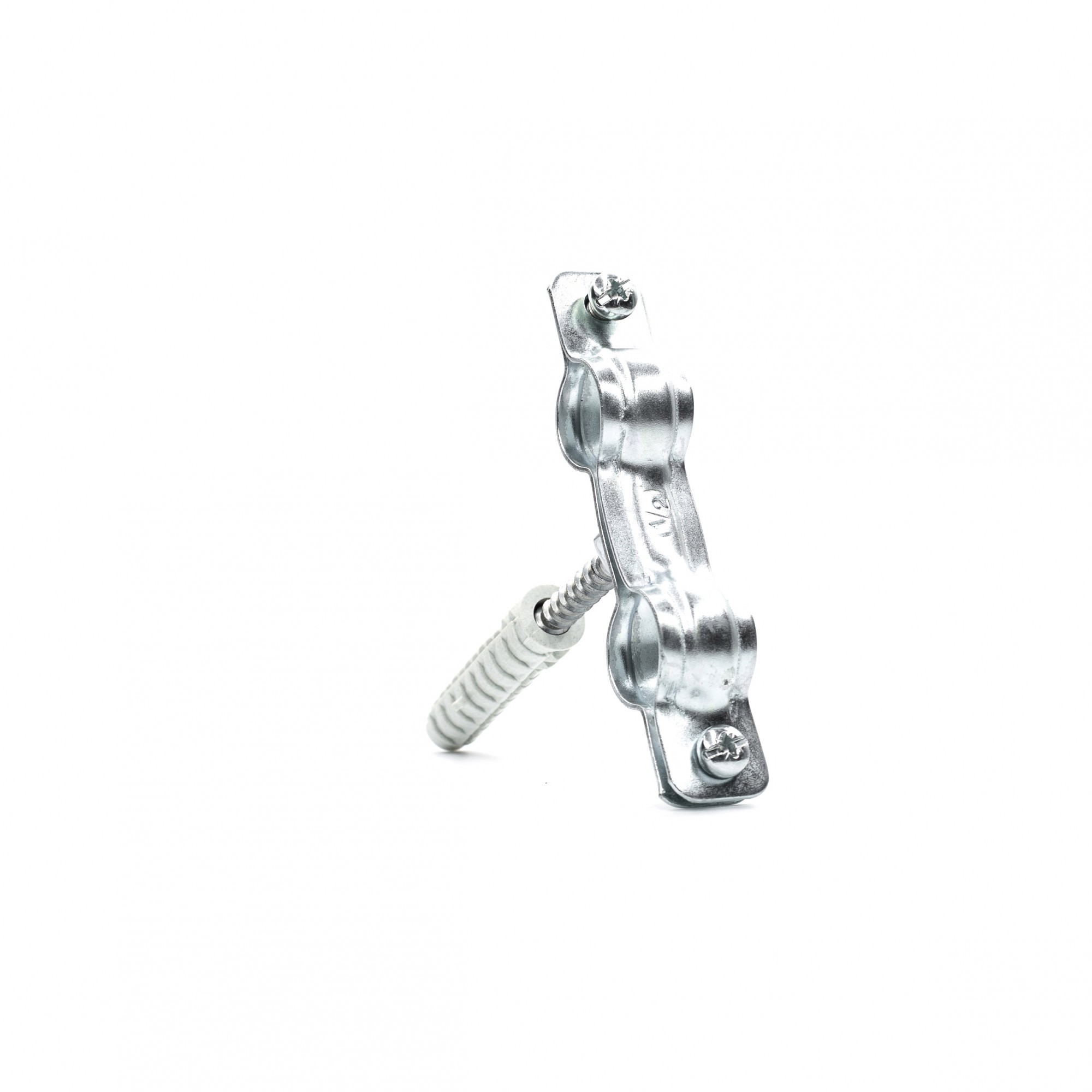

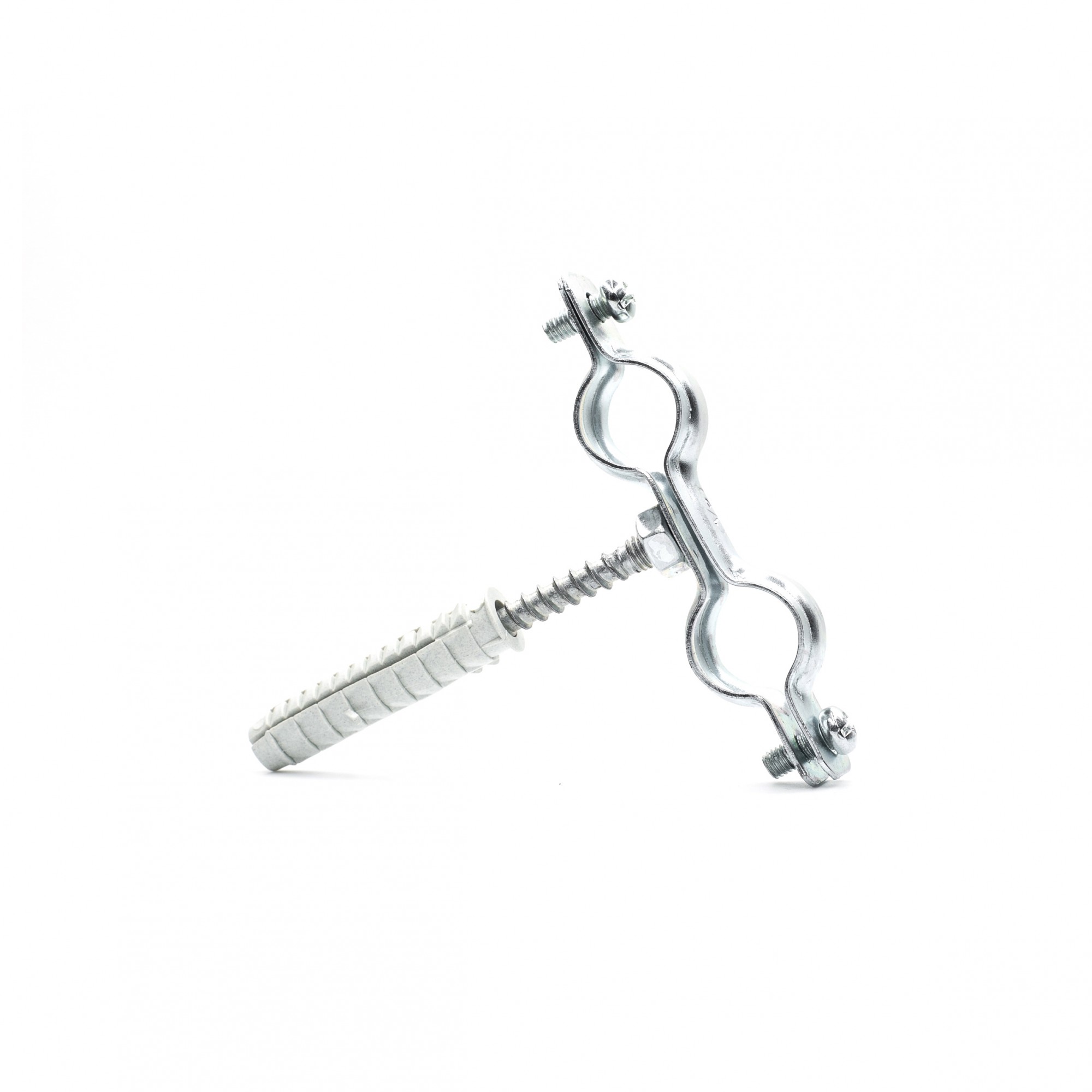

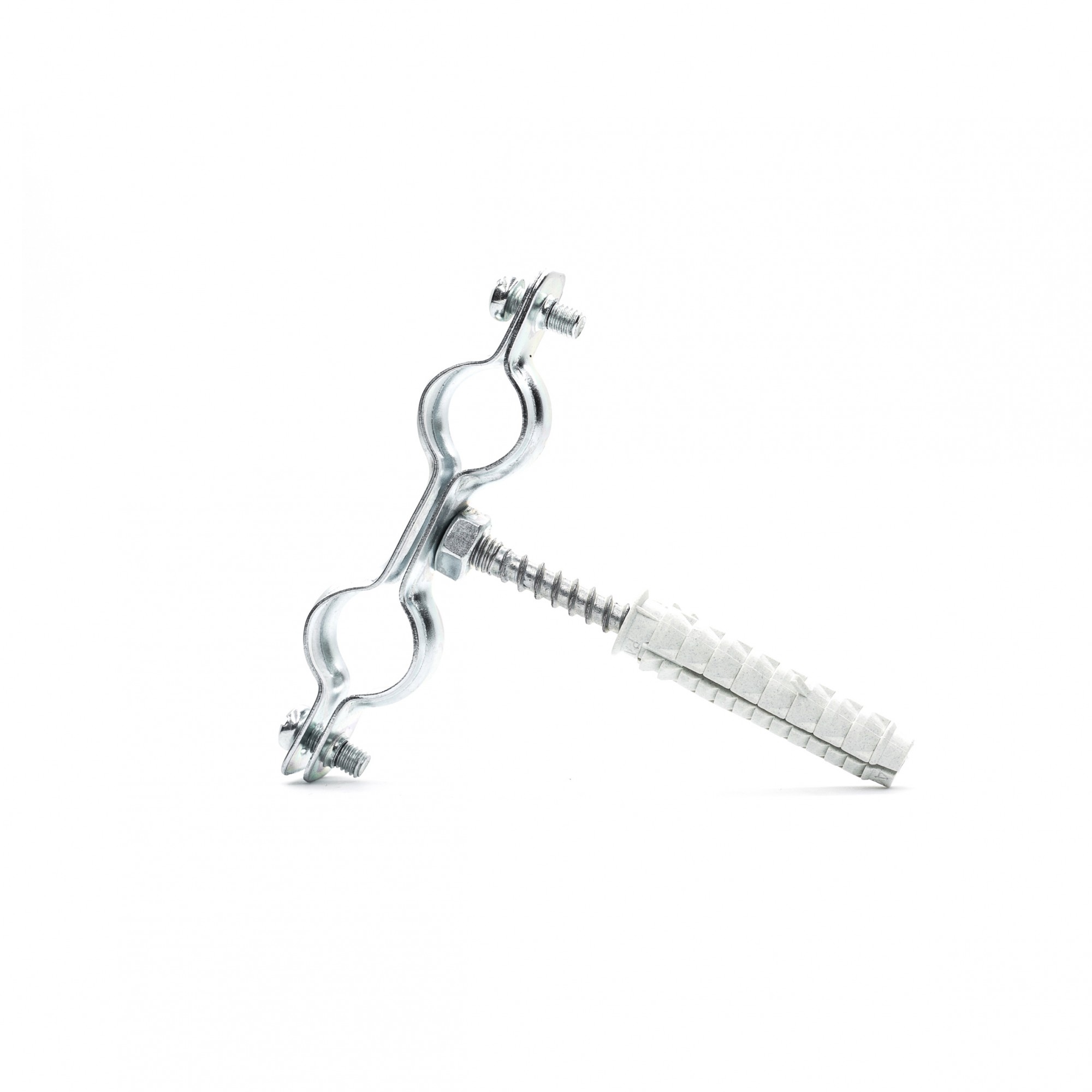

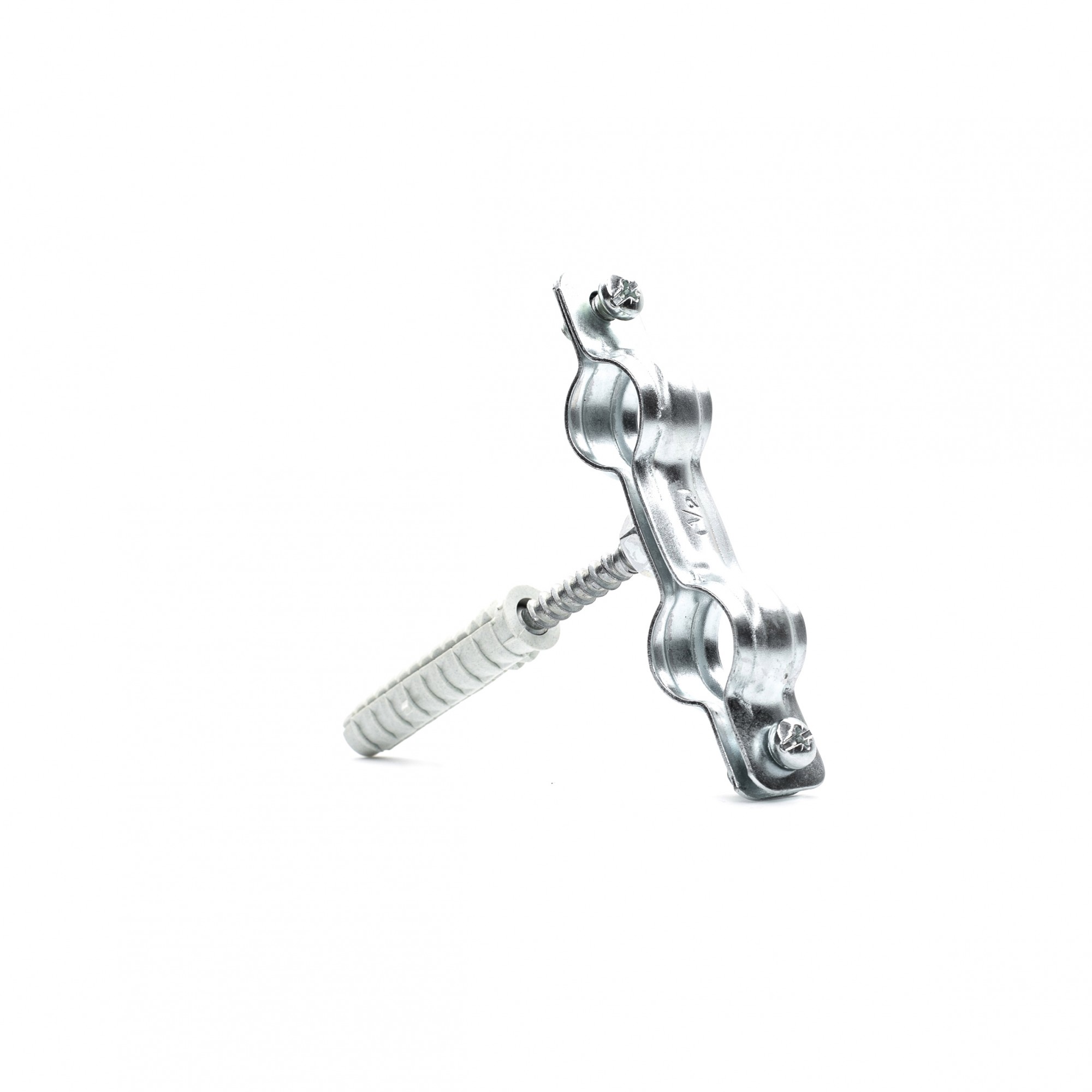

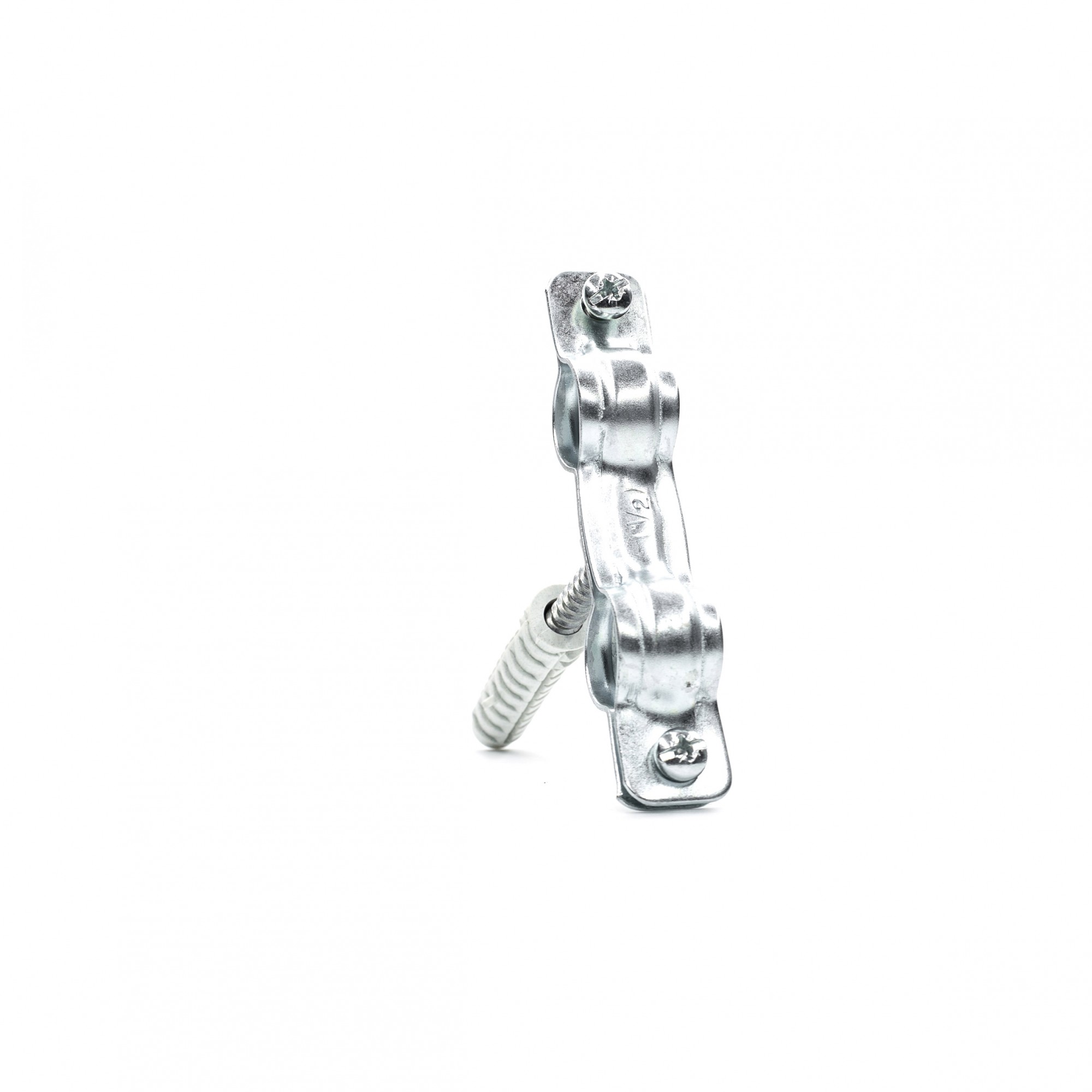

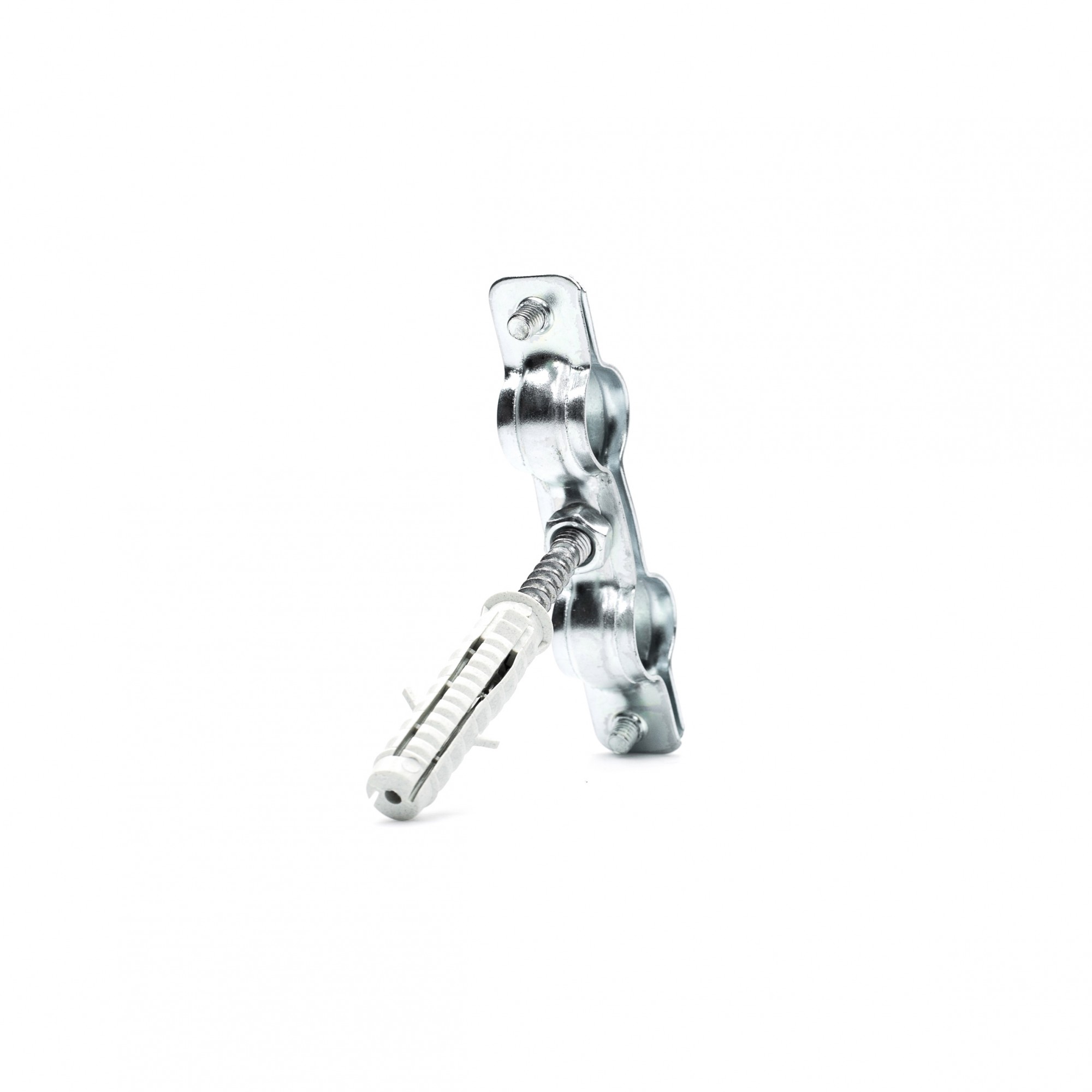

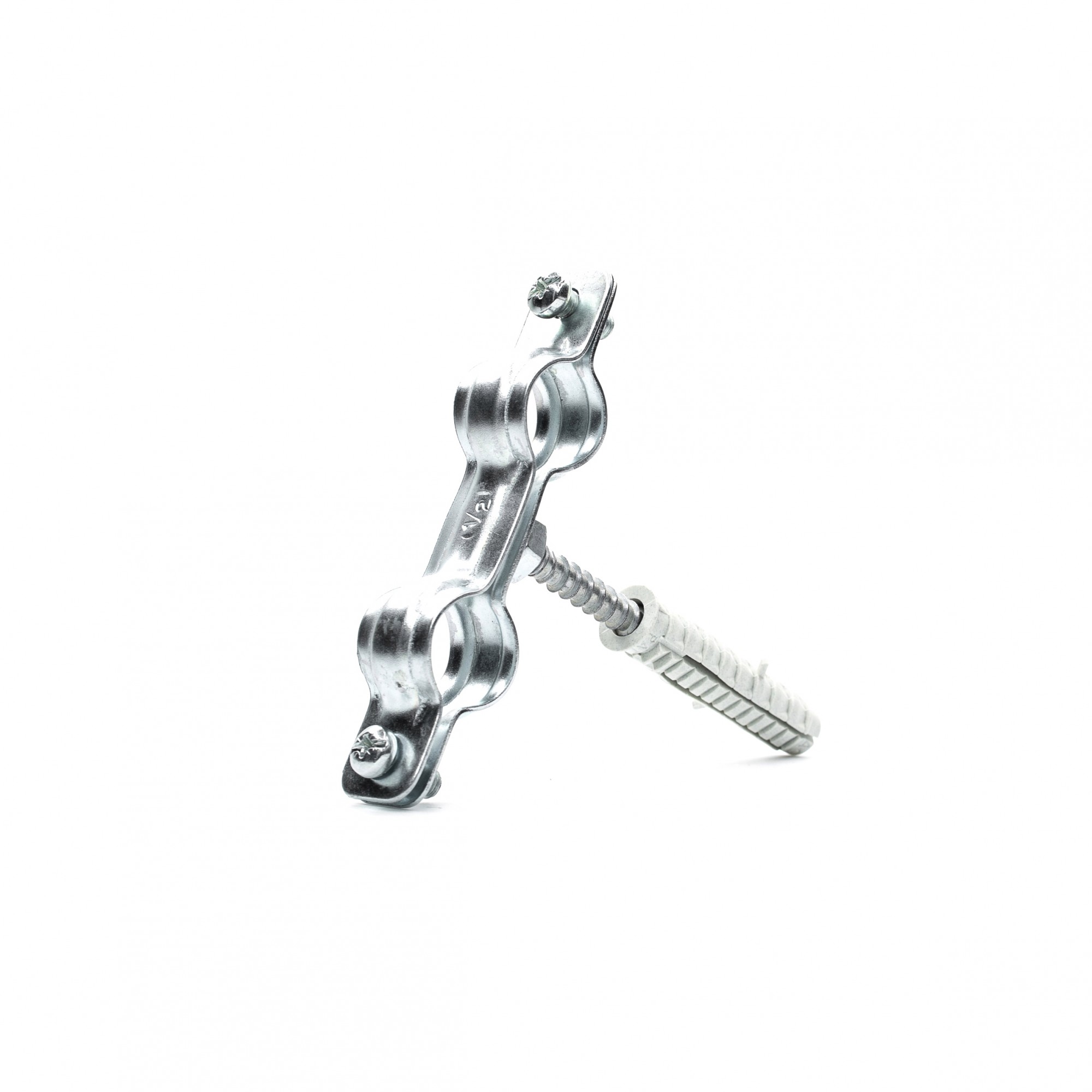

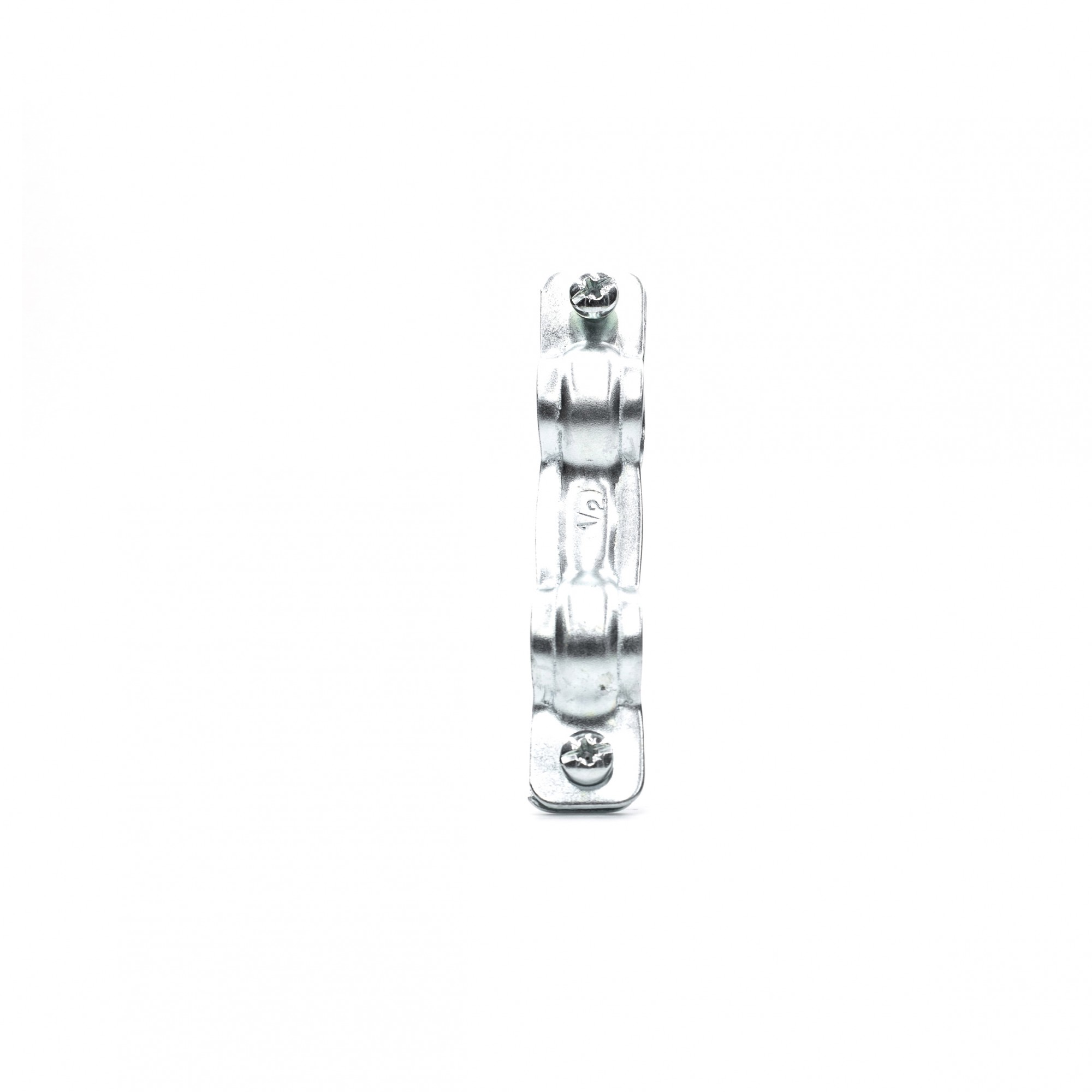

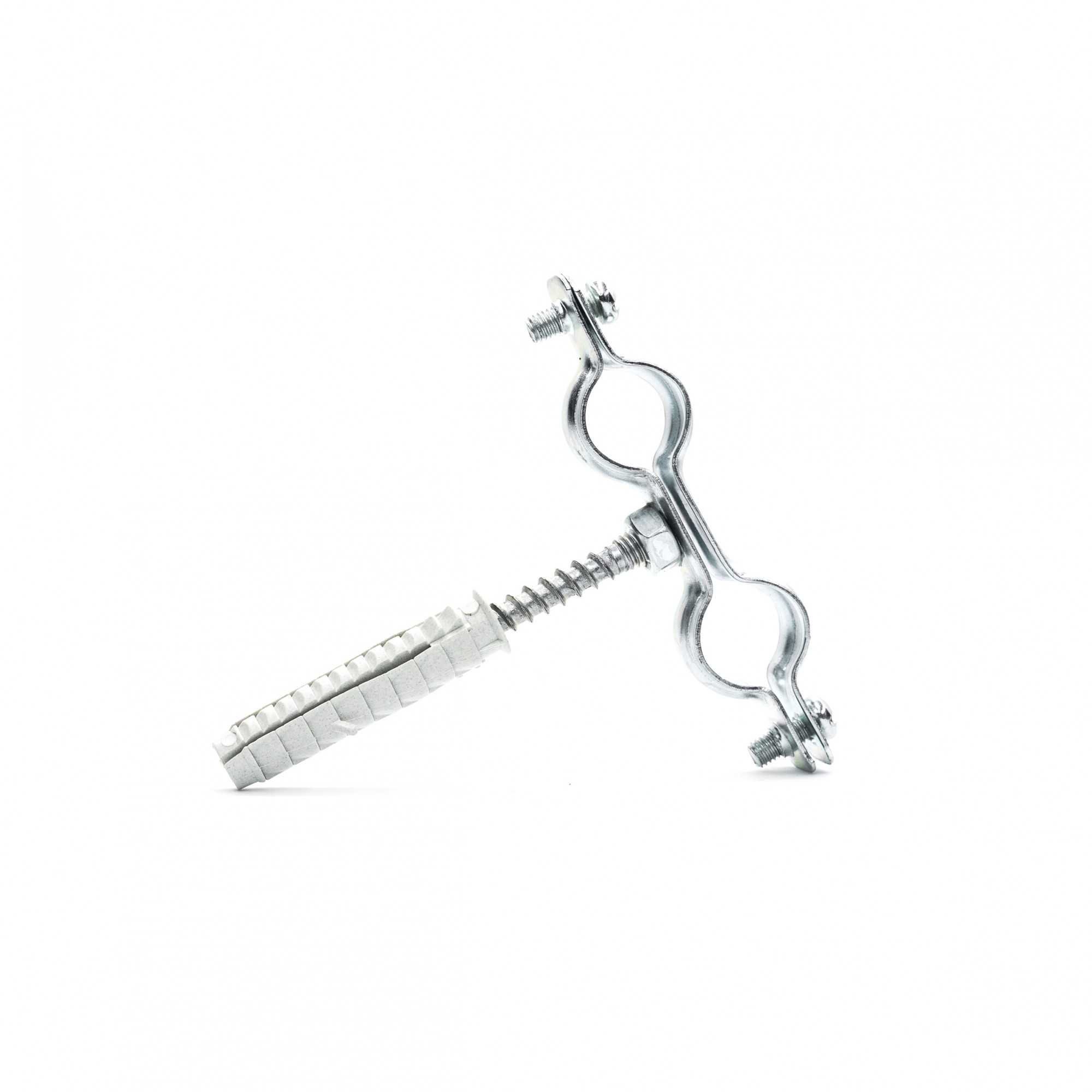

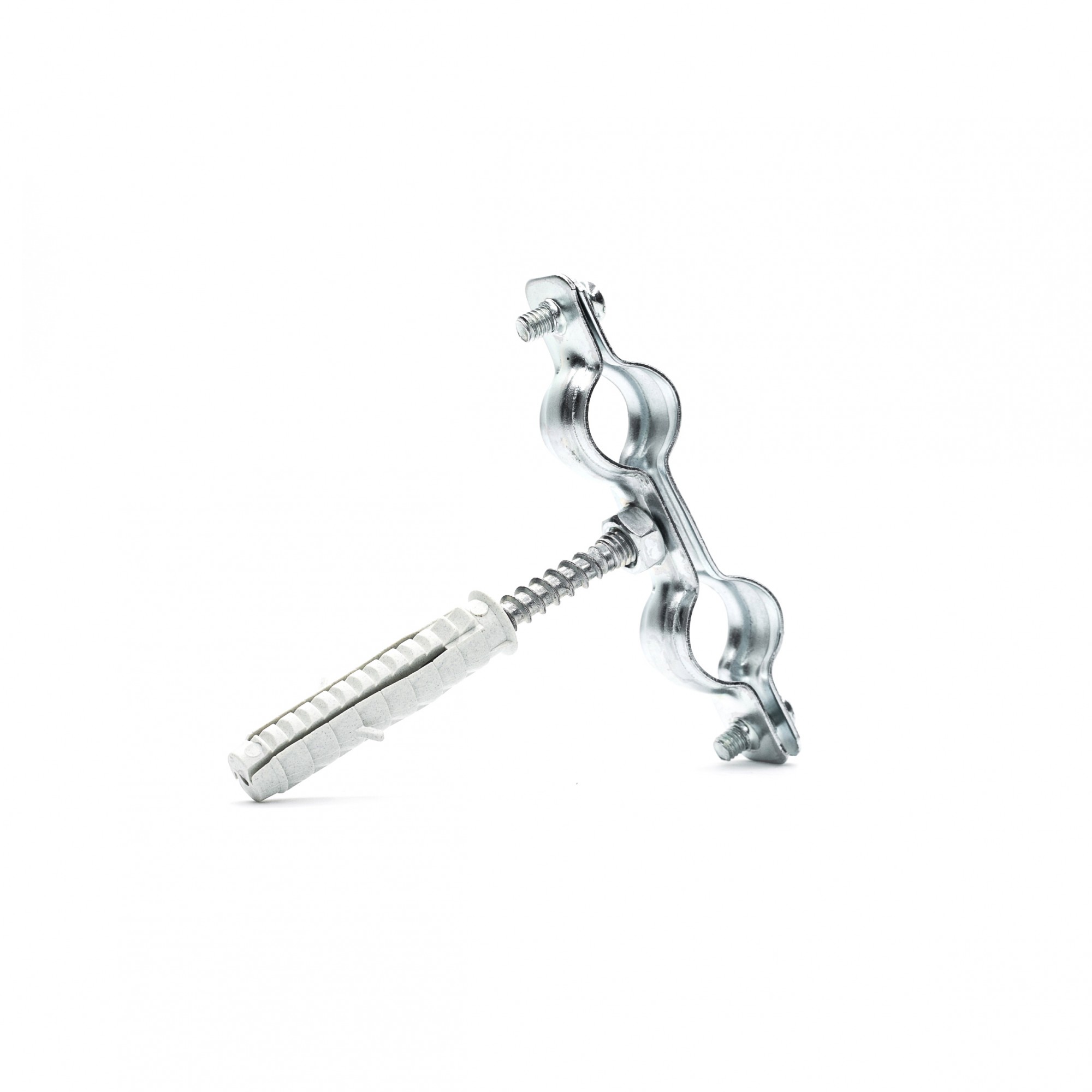

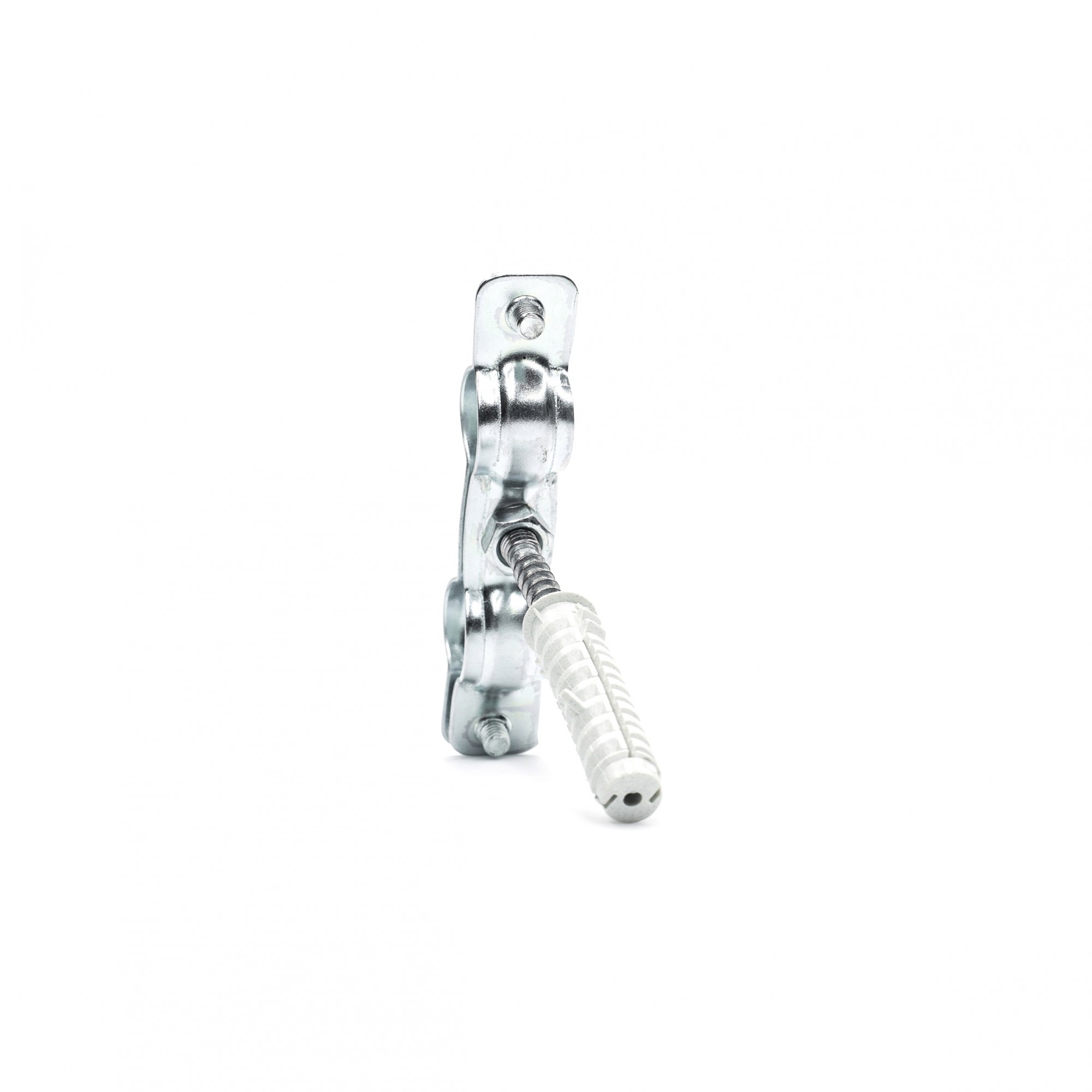

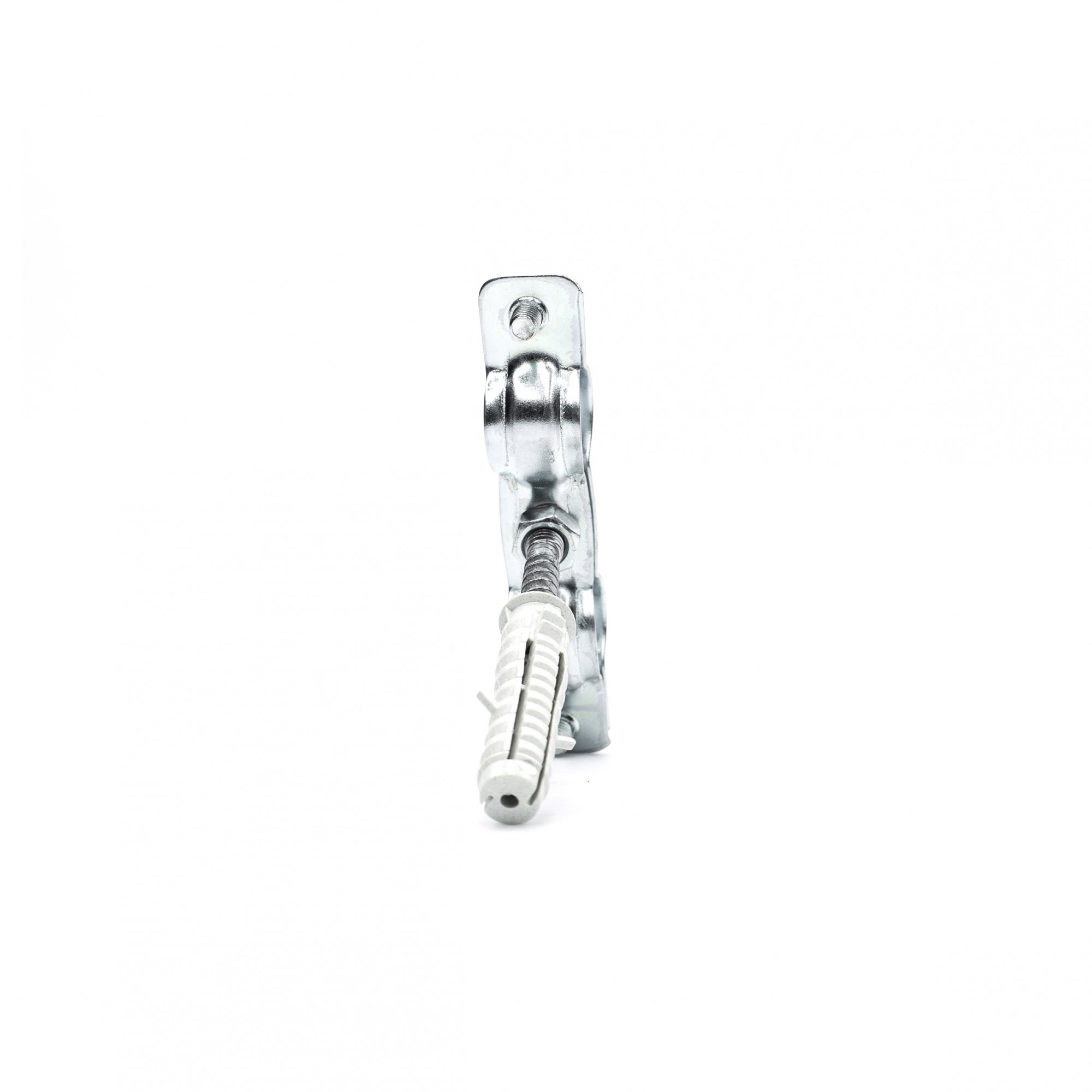

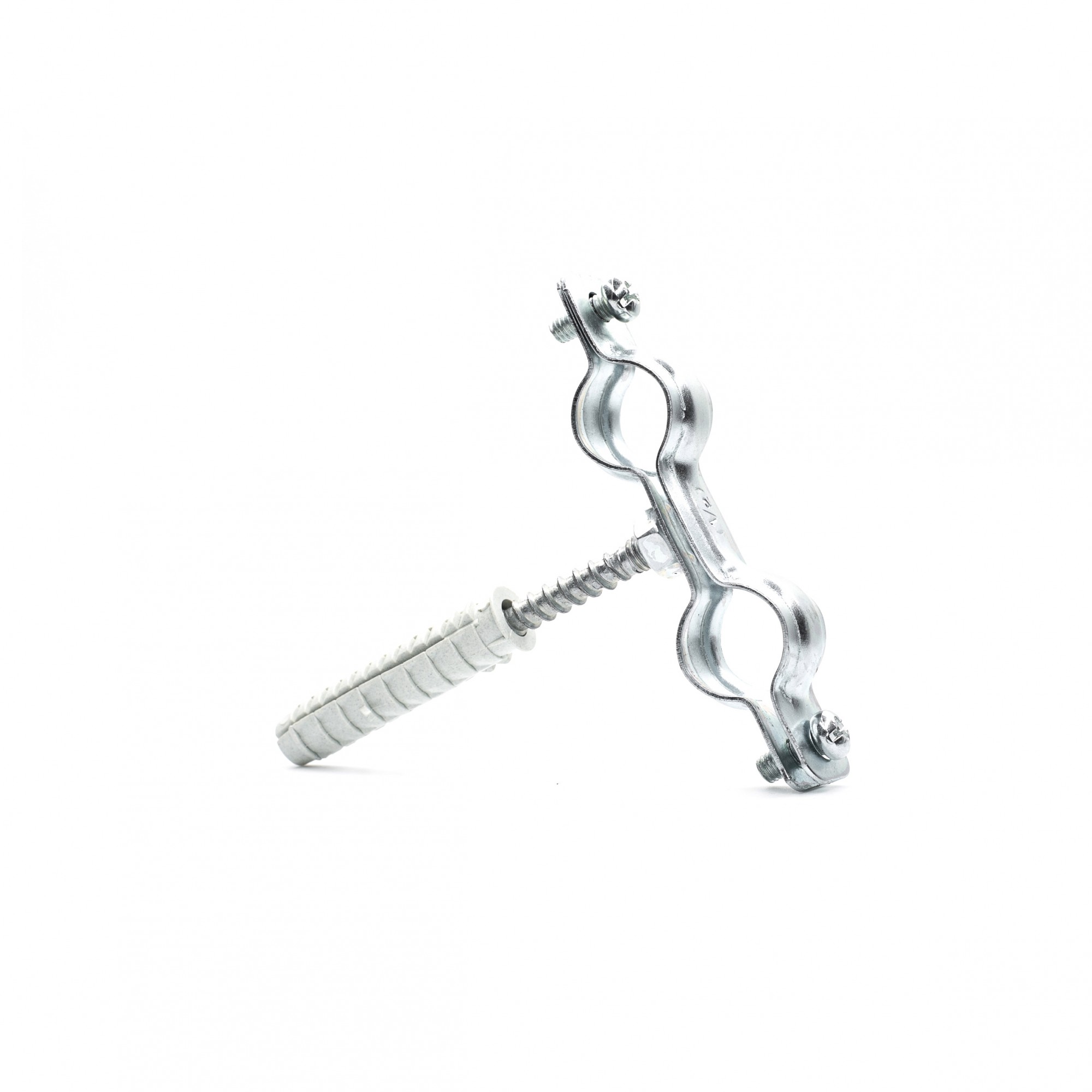

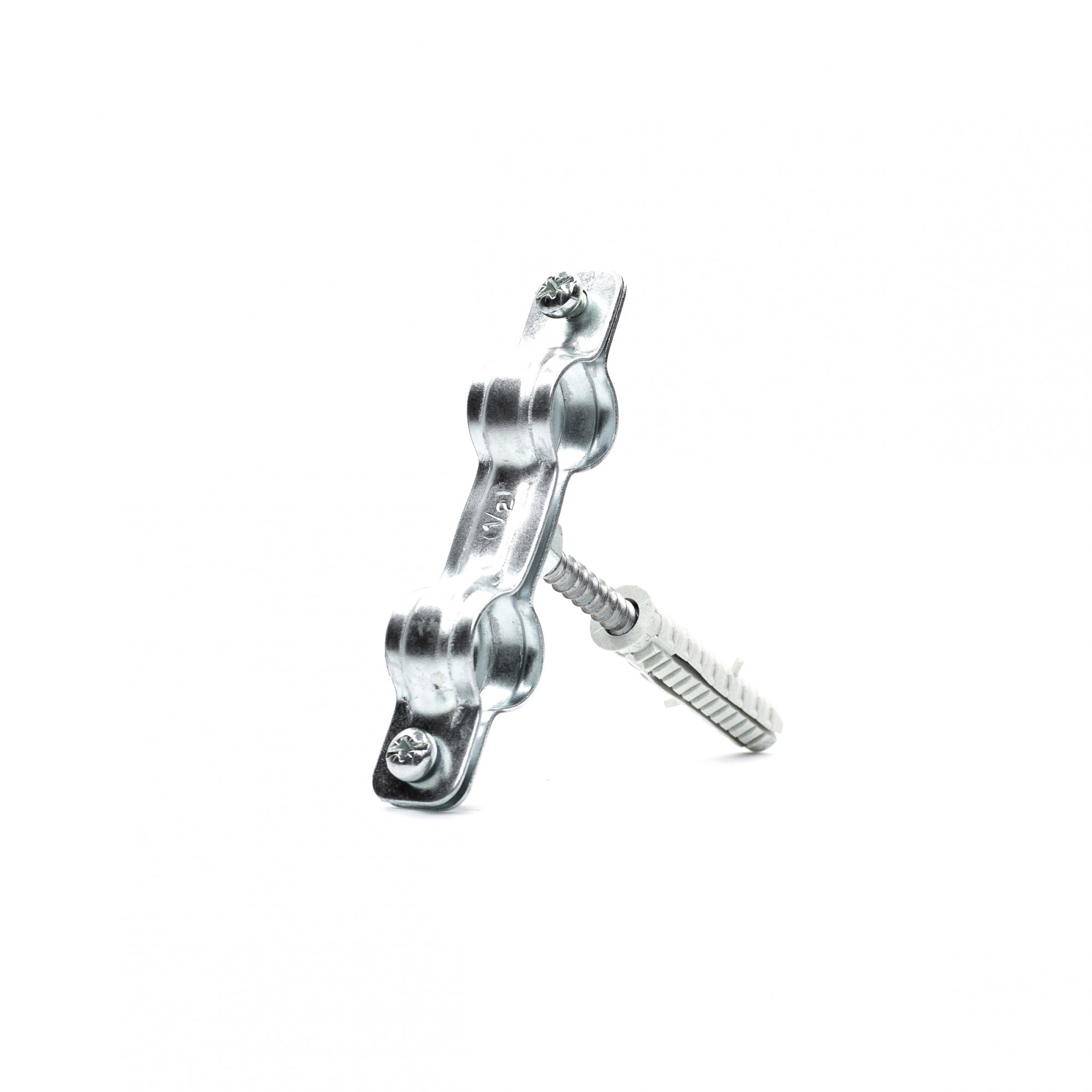

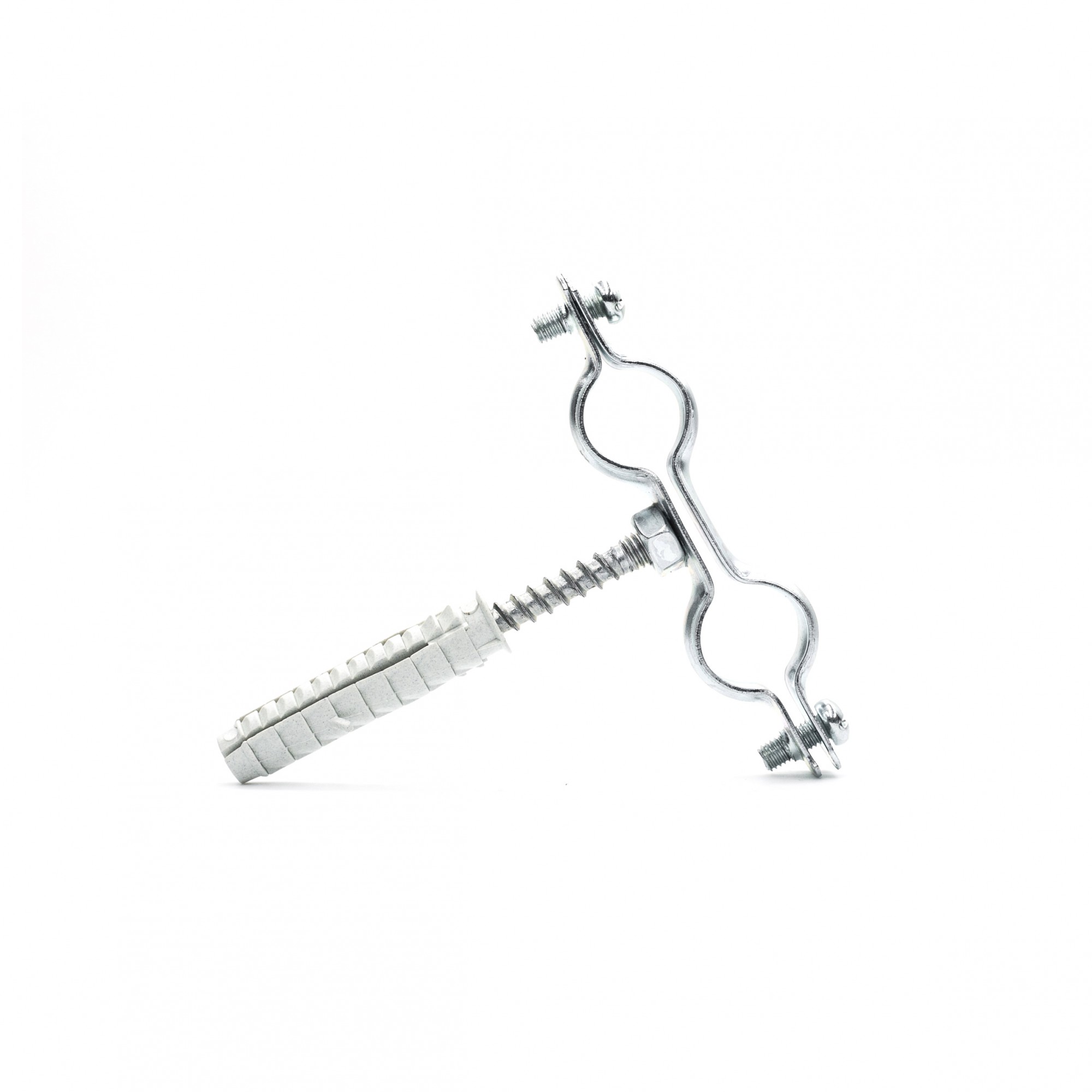

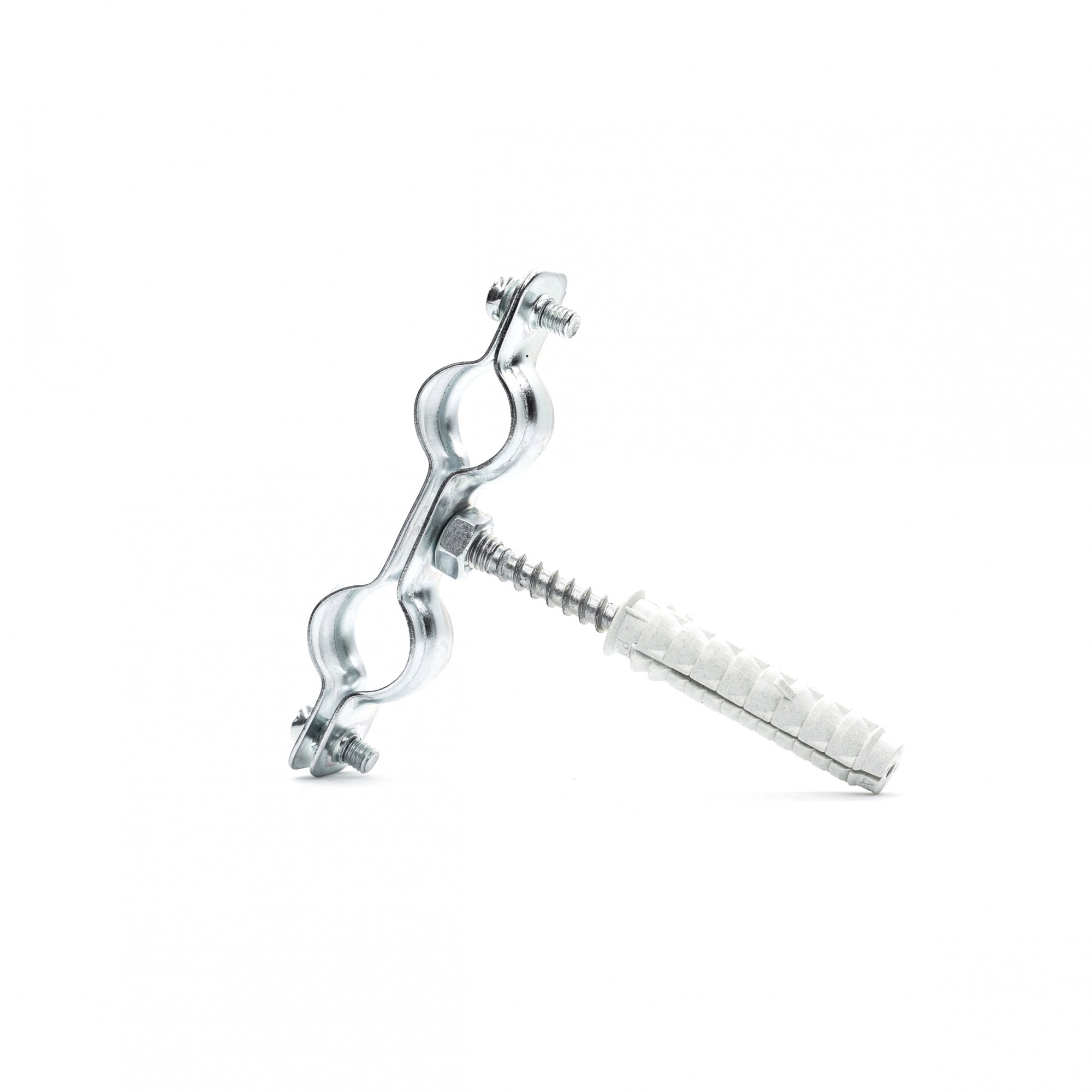

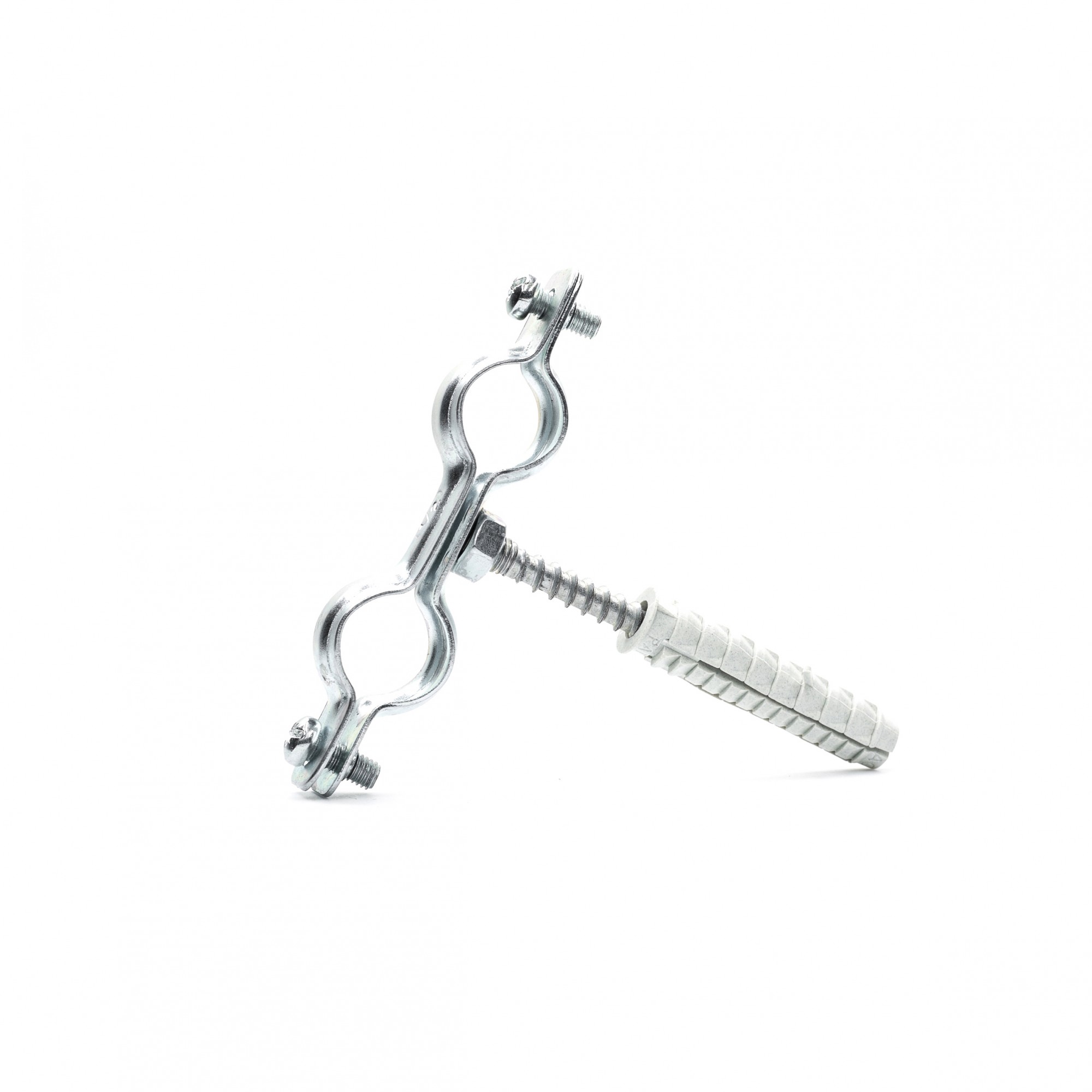

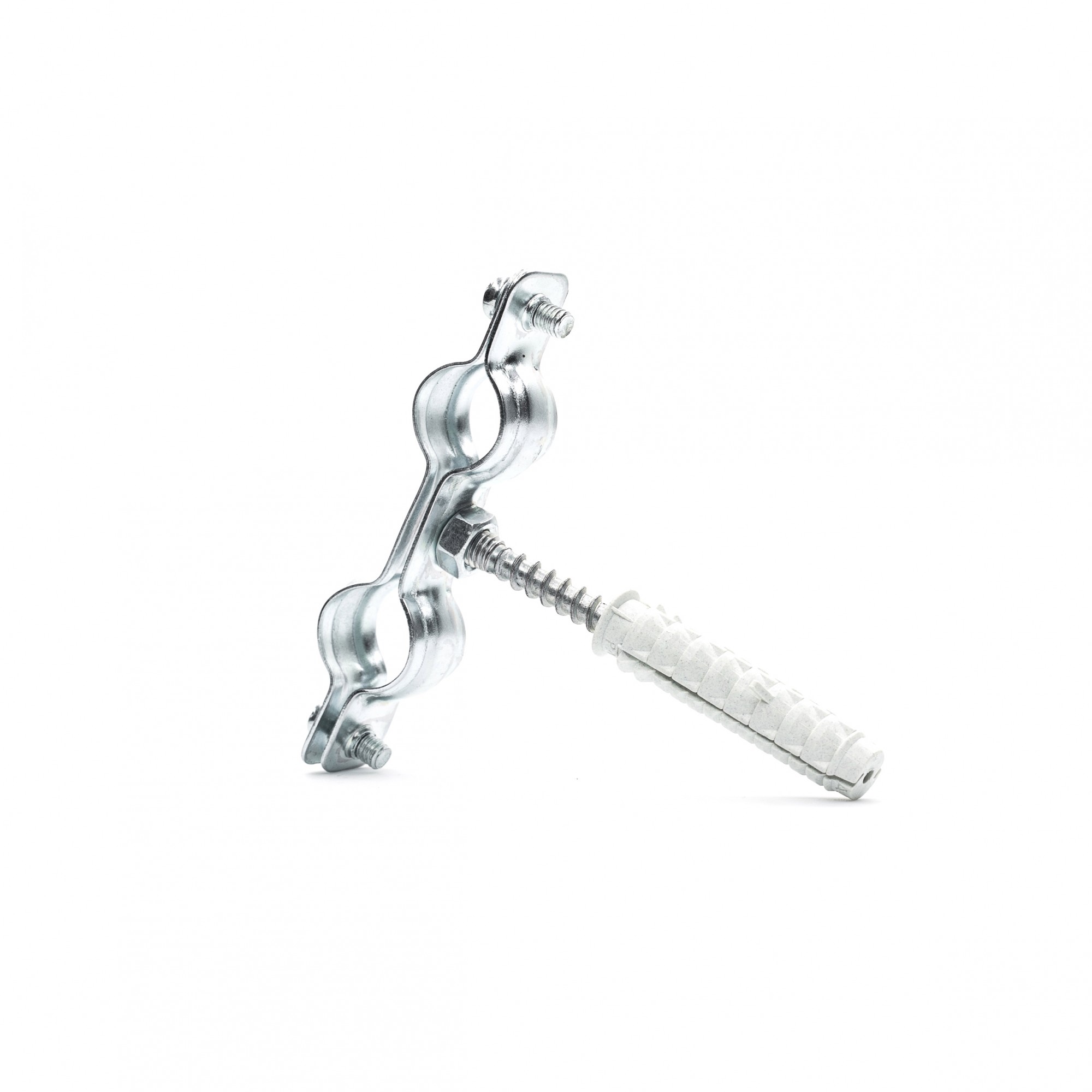

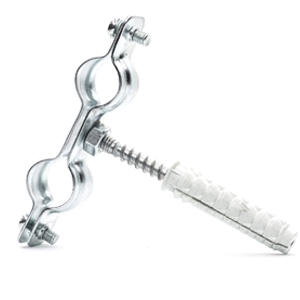

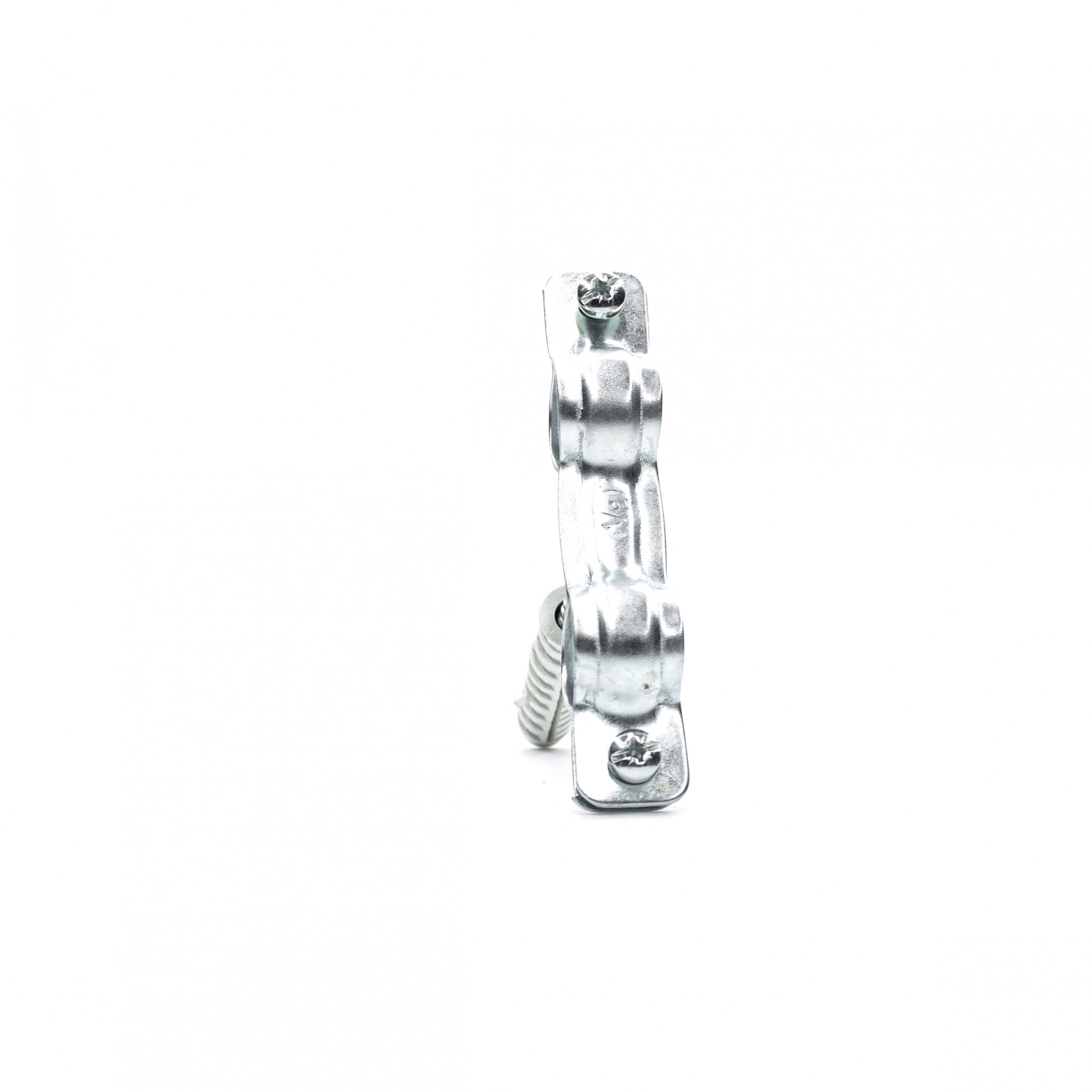

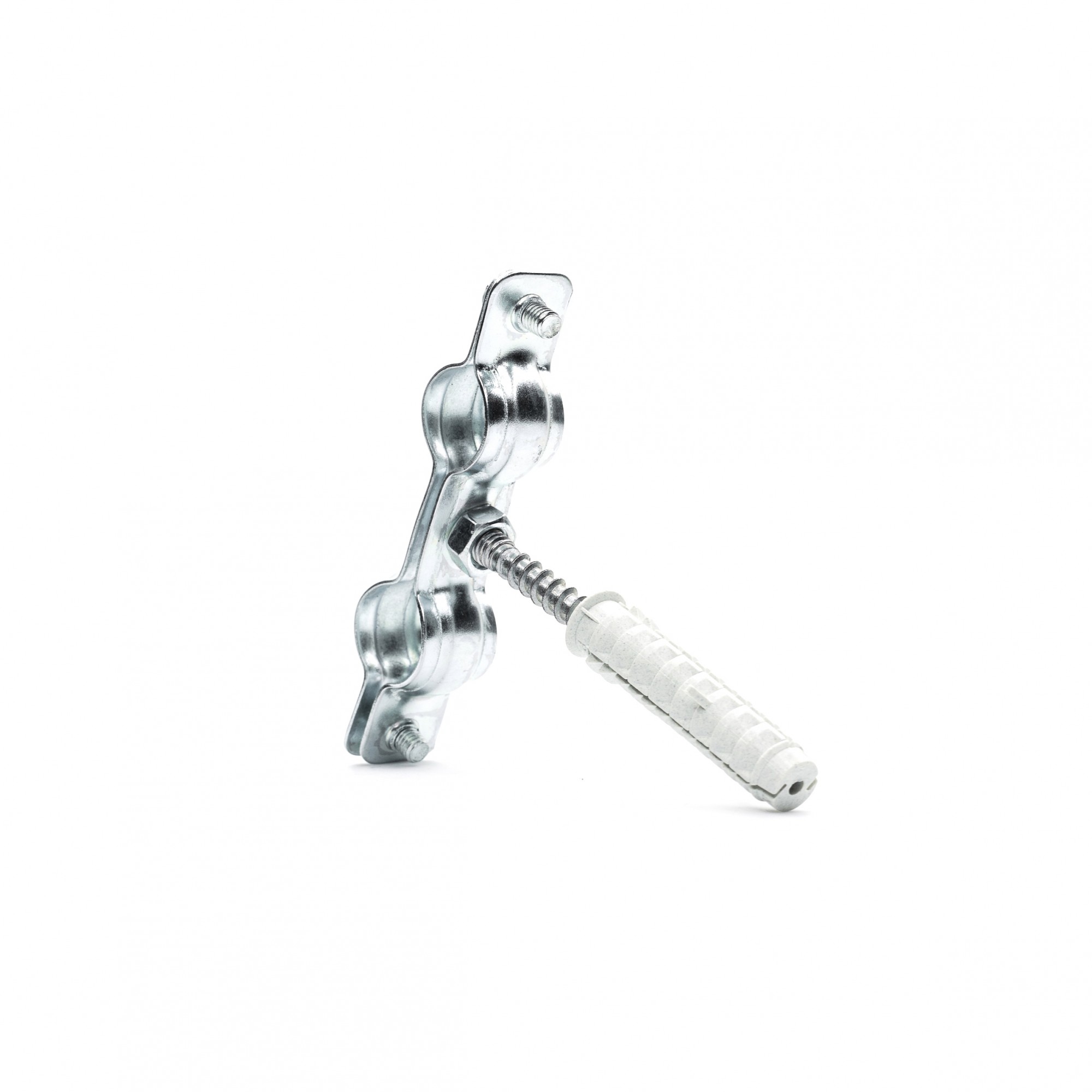

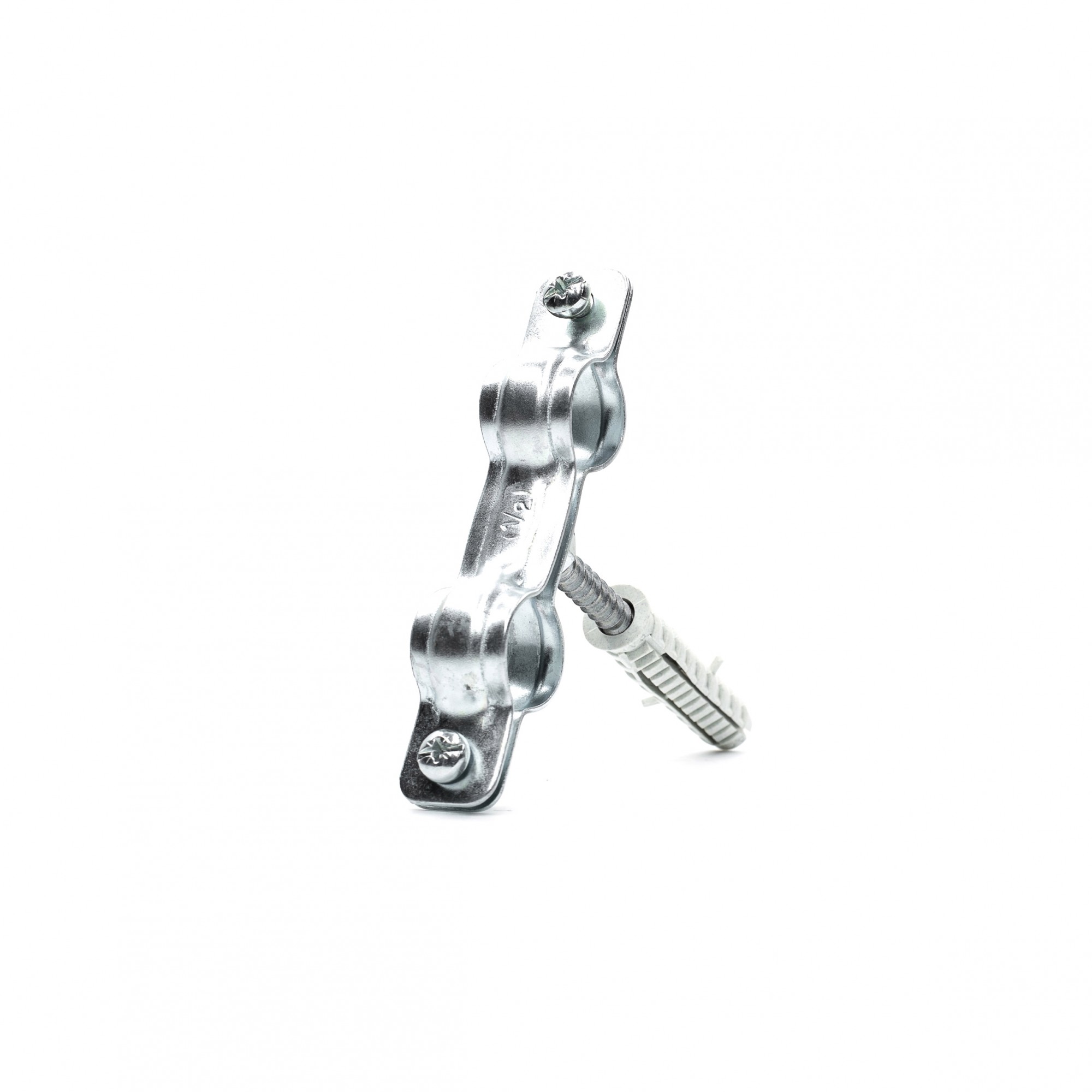

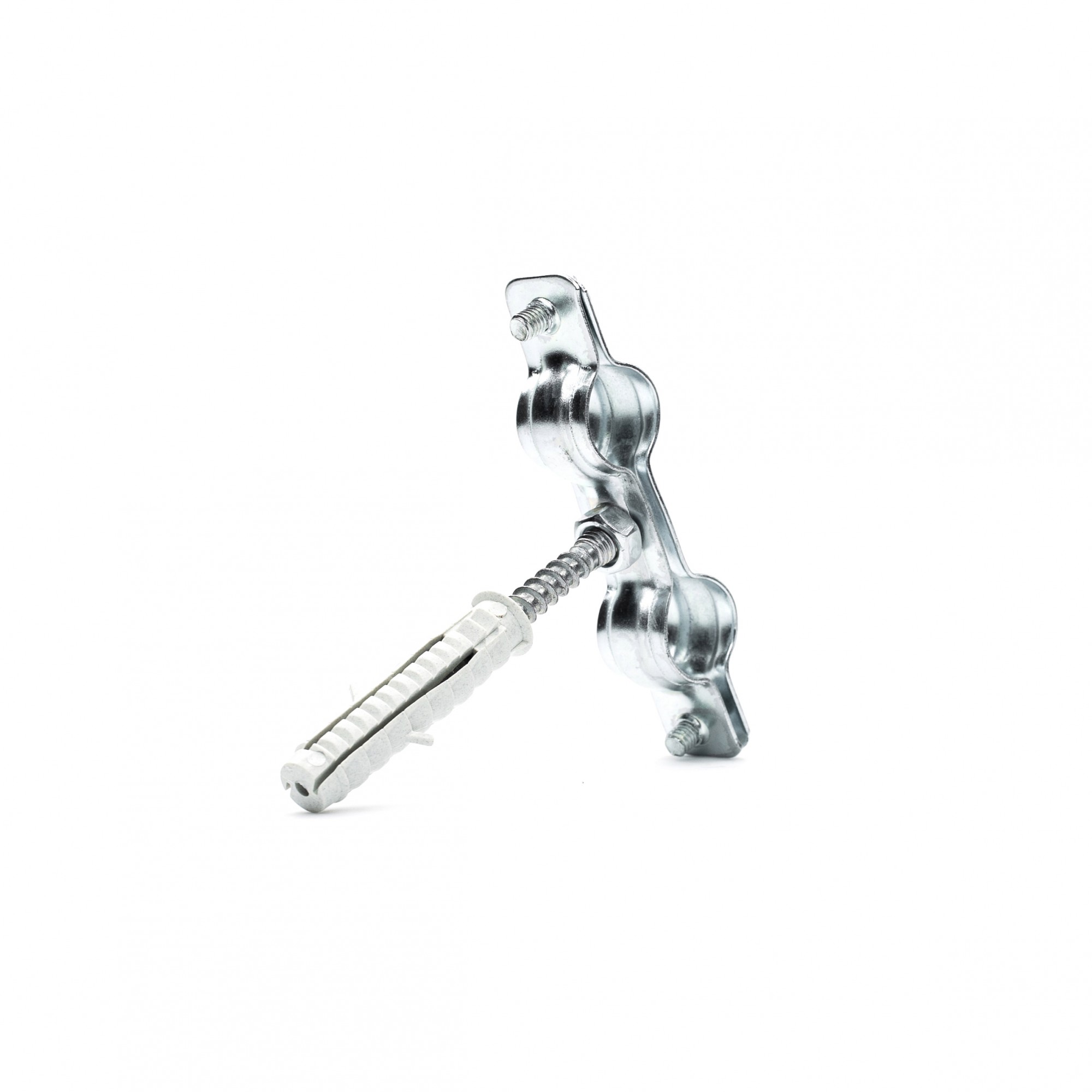

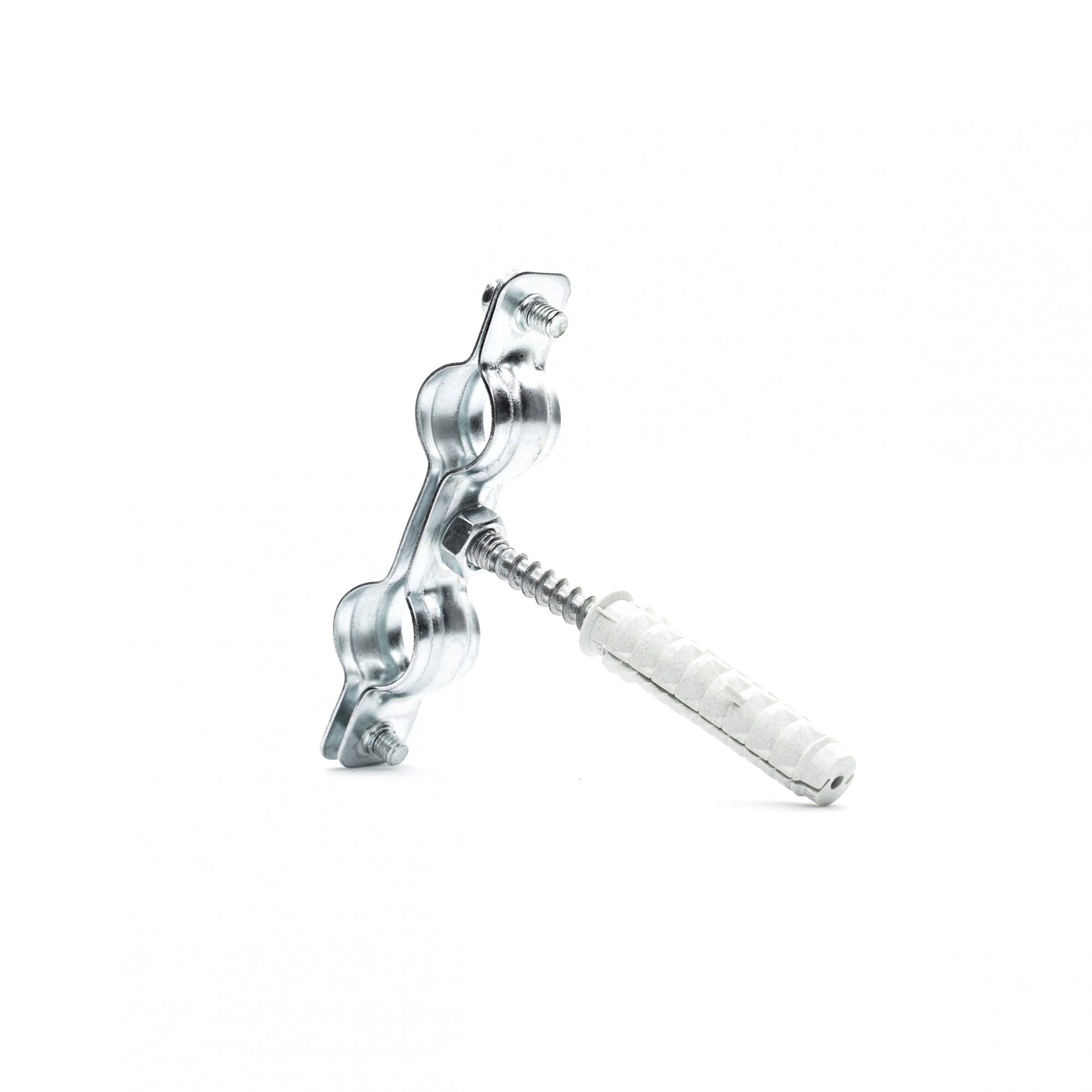

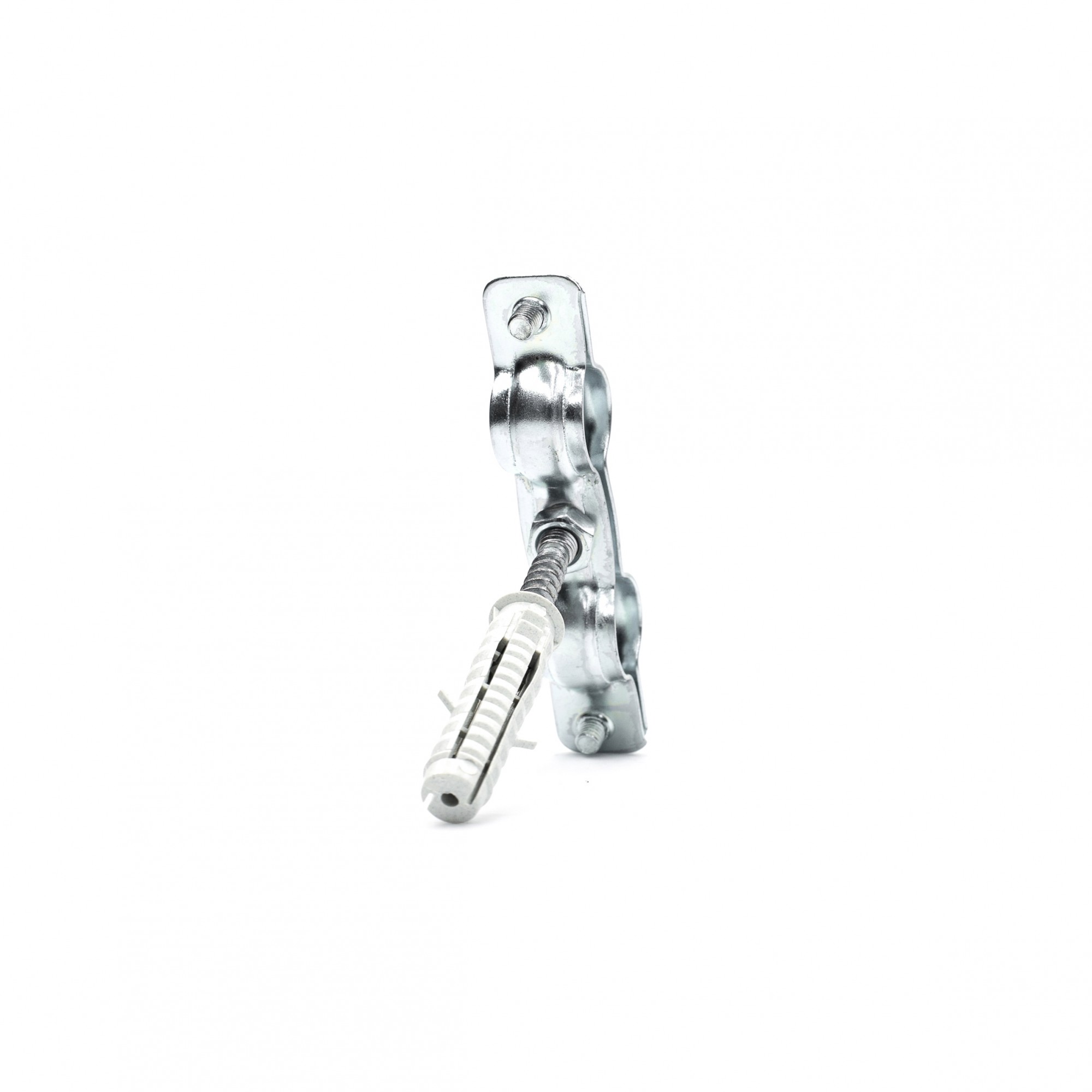

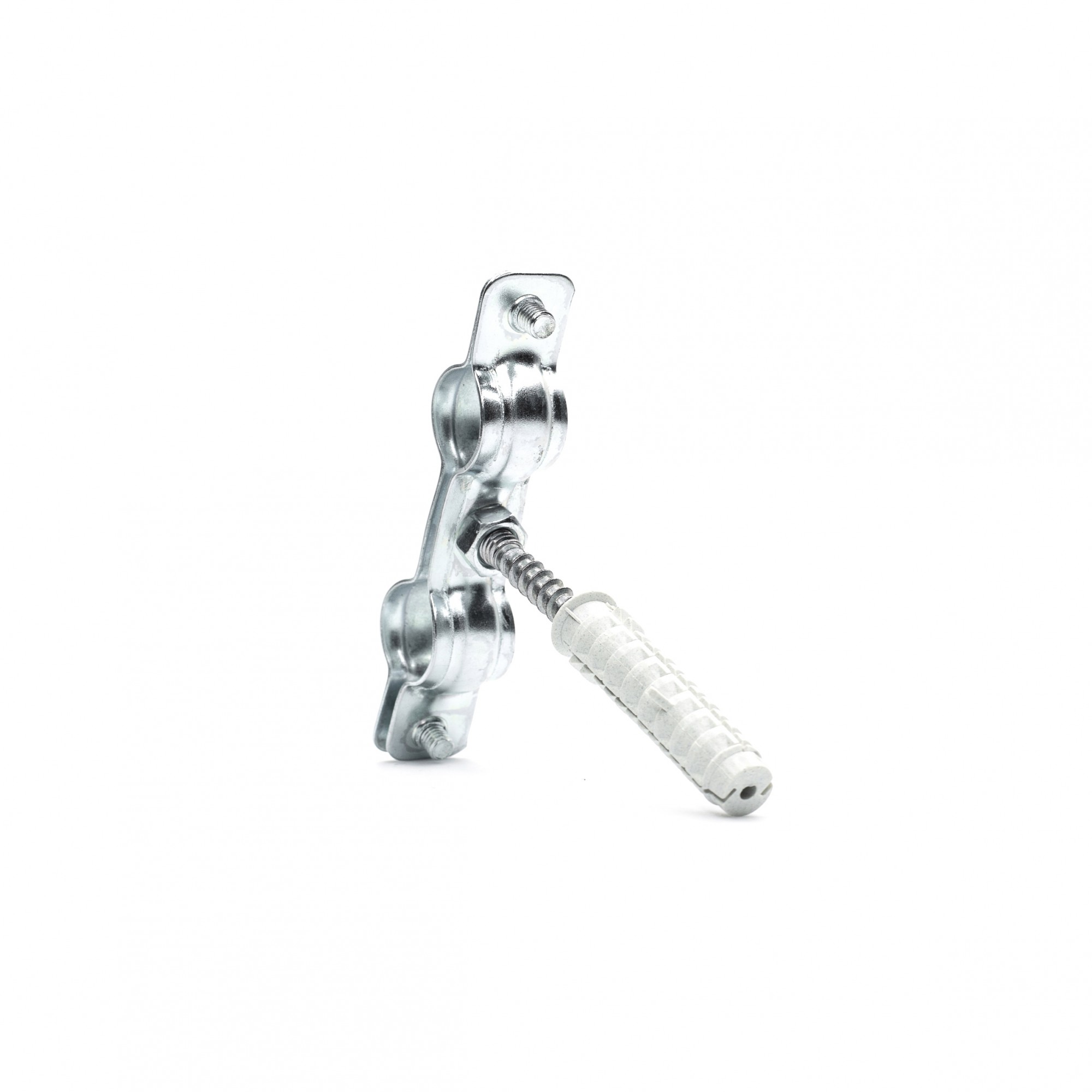

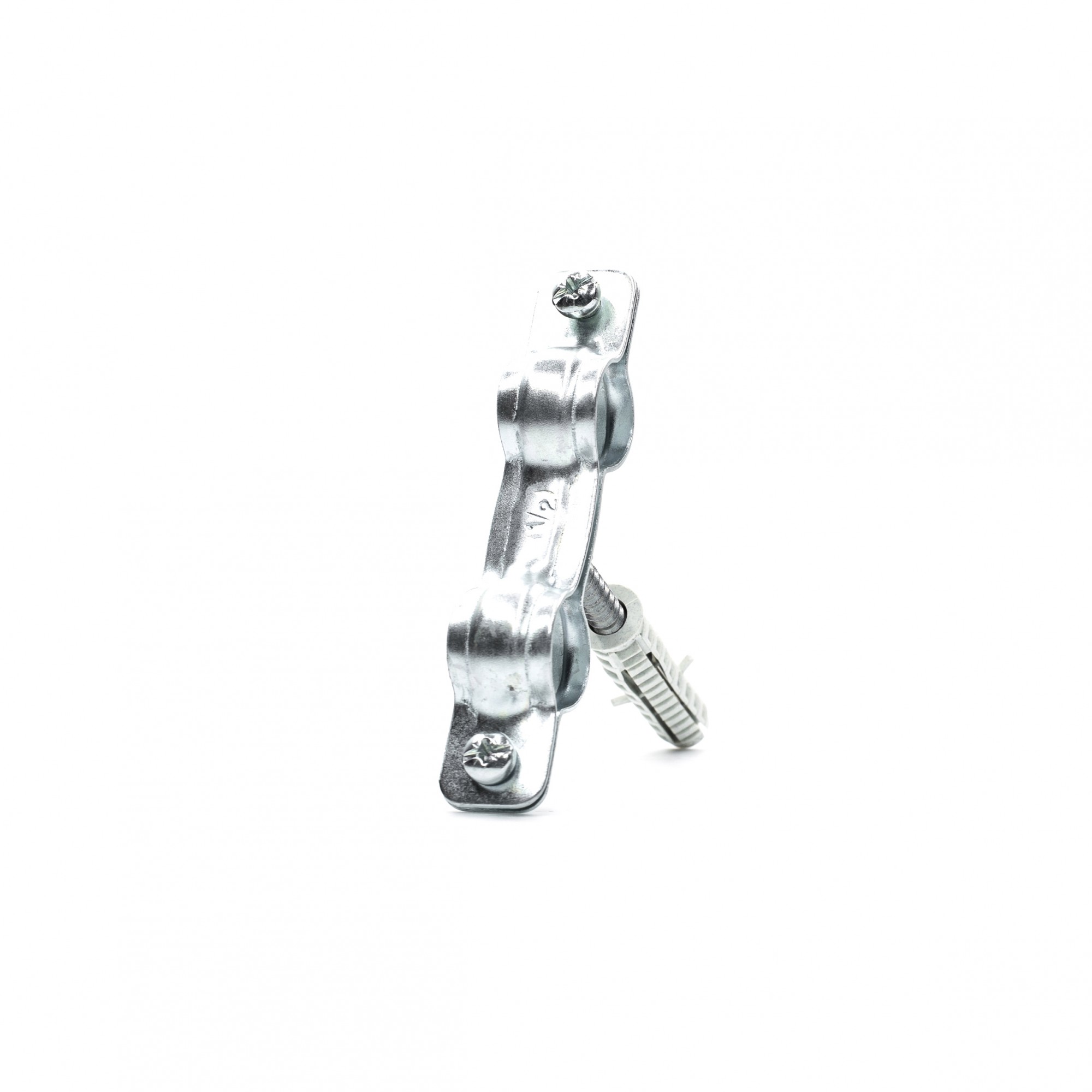

Descrizione del prodotto
Con i morsetti metallici si possono montare tubi in plastica, acciaio e rame, negli impianti di acqua fredda e calda. Vengono utilizzati anche negli impianti di riscaldamento centralizzato, fognatura e impianto di gas.
VANTAGGI:
- montaggio veloce
- grazie all’utilizzo di materiali atossici, sono ecosostenibili
- montaggio versatile: all’esterno e all’interno di edifici
MATERIALE: acciaio al carbonio con zincatura elettrolitica (10-12 micron)
PARAMETRI TECNICI:
- dado di giunzione saldato:
Morsetti 3/ 8”-2”: M8
Morsetti 2 ½”: M8/ M10
- viti laterali M6 con rondelle in plastica
- isolamento acustico EPDM conforme alla norma (DIN 4109)
- range di temperature per EPDM: -40˚C a +120˚C
| Confezione singola | Confezione multipla | Pallet | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Indice | Diametro (mm) |
Dimensioni del prodotto X/Y/Z (mm) |
Vite e tassello | Peso netto (g) | Numero | Dimensioni (cm) | Peso lordo (kg) |
Numero | Dimensioni (cm) | Peso lordo (kg) | Numero | Dimensioni (cm) | Peso lordo (kg) |
| B-691378 | 3/8' | 92 x 23 x 20 | 8x40 | 70.3 | 1 | 12x10 | 0.0717 | 100 | 42x15x28 | 7.5 | 7200 | 120x82x150 | 558 |
| B-691385 | 1/2' | 104x27x20 | 8x80 | 77.2 | 1 | 12x10 | 0.0781 | 100 | 42x17x28 | 8.1 | 7200 | 120x82x170 | 604 |
| B-691392 | 3/4' | 115x30x20 | 8x80 | 83.1 | 1 | 12x10 | 0.0845 | 100 | 42x18.5x28 | 8.8 | 6400 | 120x82x165 | 580 |
| B-691408 | 1' | 125x33x20 | 8x80 | 88.4 | 1 | 12x10 | 0.09 | 50 | 42x13.5x28 | 4.8 | 4800 | 120x82x180 | 481 |

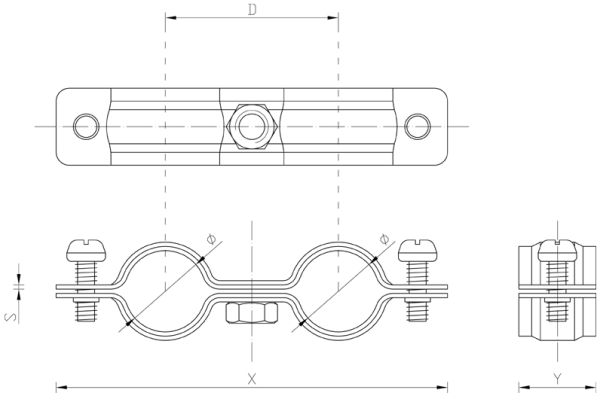

disegno tecnico
